VW Passat Reparaturanleitung: Dachleisten / Dachreling

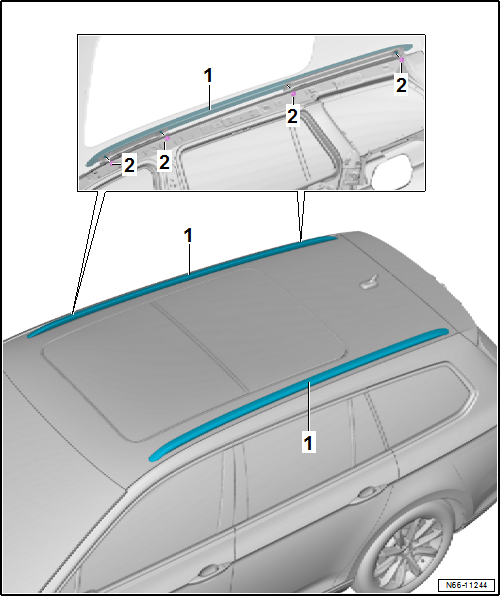

Montageübersicht - Dachreling
- Dachreling
- links und rechts
- aus- und einbauen
- Sechskantmutter
- 4 Stück je Seite
- 9 Nm
Dachreling aus- und einbauen
Ausbauen
- Formhimmel ausbauen → Karosserie-Montagearbeiten Innen.
- Sechskantmuttern -2- vorn und hinten herausschrauben.
- Dachreling -1- gerade nach oben abnehmen.

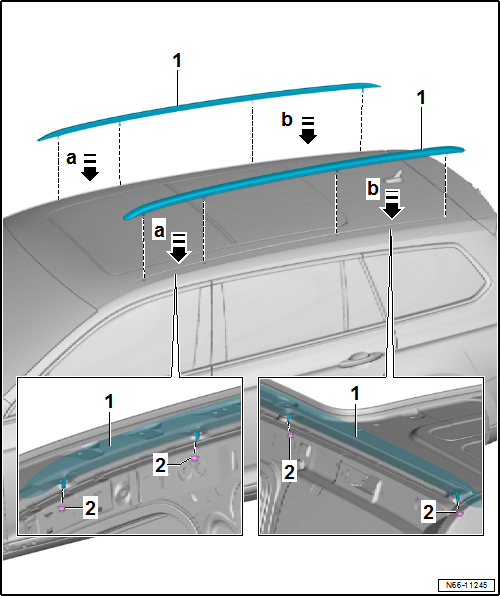

Einbauen
- Dichtung auf Beschädigungen prüfen und auf richtige Auflage achten.
- Dachreling -1- von vorn beginnend -Pfeile a- nach hinten -Pfeile b- aufsetzen.
- Sechskantmuttern -2- vorn und hinten festschrauben.
Anzugsdrehmomente
- Muttern
Unterbodenverkleidung
Montageübersicht - Unterbodenverkleidungen
Montageübersicht - Unterbodenverkleidungen
Unterbodenverkleidung
vorn
links und rechts
aus- und einbauen
Mutter
Mit Verliersicherung
7 ...
Außenspiegel
Montageübersicht - Außenspiegel
Hinweis
Die
Darstellung erfolgt für die linke Seite. Die rechte Seite wird sinngemäß daraus
abgeleitet.
Spiegelgrundträger
aus- und einbauen
Blin ...
