Volkswagen Passat Variant Betriebsanleitung: Kopfairbags

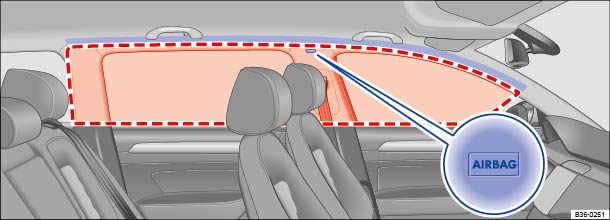

Abb. 91 Auf der linken Fahrzeugseite:
Einbauort und Entfaltungsbereich des Kopfairbags.
Lesen und beachten Sie zuerst die einleitenden Informationen
und Sicherheitshinweise →

Einleitung
zum Thema
Es gibt jeweils einen Kopfairbag auf der Fahrer- und Beifahrerseite
im Innenraum oberhalb der Türen → Abb. 91 . Der Einbauort ist durch den Schriftzug
AIRBAG gekennzeichnet.
Der rot eingerahmte Bereich → Abb. 91 wird vom auslösenden Kopfairbag
erfasst (Entfaltungsbereich). Deshalb dürfen in diesem Bereich niemals Gegenstände
abgelegt oder befestigt werden →
.
Bei einer Seitenkollision löst der Kopfairbag an der Unfallseite des Fahrzeugs
aus.
Die Kopfairbags reduzieren bei Seitenkollisionen die Verletzungsgefahr der Fahrzeuginsassen
auf den Vordersitzen und den hinteren äußeren Sitzplätzen auf der dem Unfall zugewandten
Körperpartie.

Warnung
Das Entfalten eines ausgelösten Airbags erfolgt in Sekundenbruchteilen und mit sehr
hoher Geschwindigkeit.
- Immer die Entfaltungsbereiche der Kopfairbags frei lassen.
- Niemals Gegenstände auf der Abdeckung sowie im Entfaltungsbereich des Kopfairbags
befestigen.
- Zwischen den Fahrzeuginsassen auf den Vordersitzen sowie den hinteren äußeren
Sitzplätzen und den Entfaltungsbereichen der Airbags dürfen sich keine weiteren
Personen, Tiere oder Gegenstände befinden. Darauf achten, dass dies auch von
Kindern und Mitfahrern eingehalten wird.
- An den Kleiderhaken im Fahrzeug nur leichte Bekleidung aufhängen. Keine
schweren oder scharfkantigen Gegenstände in den Taschen lassen.
- Keine Zubehörteile an den Türen montieren.
- Keine Sonnenschutzrollos an den Seitenscheiben anbauen, die nicht ausdrücklich
für die Verwendung im jeweiligen Fahrzeug frei gegeben sind.
- Sonnenblenden nur dann zu den Seitenscheiben schwenken, wenn an der Blende
keine Gegenstände befestigt sind, wie z. B. Kugelschreiber oder Garagentoröffner.
