Motor ausbauen

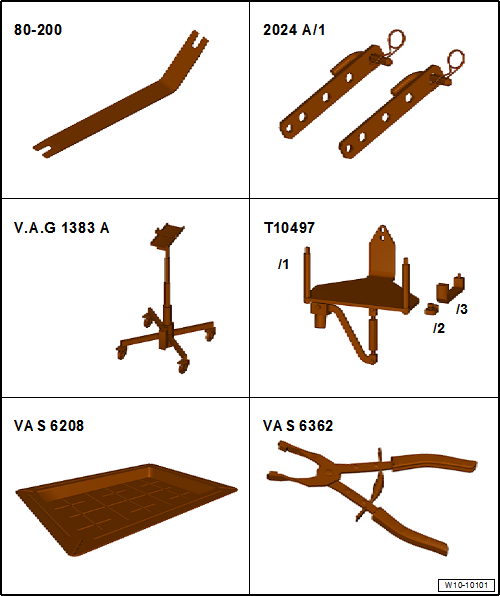

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Arbeitsablauf
Hinweis
Bei warmem Motor steht das Kühlsystem unter Überdruck. Verbrühungsgefahr durch heißen Dampf und heißes Kühlmittel. Verbrühungen der Haut und anderer Körperteile möglich.Schutzhandschuhe tragen.Schutzbrille tragen.Überdruck abbauen: Verschlussdeckel für Kühlmittelausgleichsbehälter mit Lappen abdecken und vorsichtig öffnen.

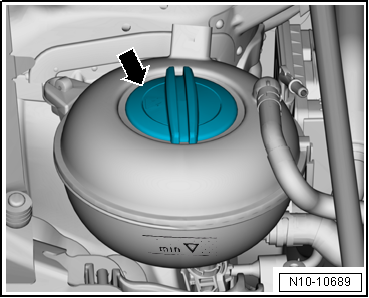

- Verschlussdeckel -Pfeil- für Kühlmittelausgleichsbehälter öffnen.
- Links und rechts Vorderrad abbauen → Fahrwerk, Achsen, Lenkung;
- Geräuschdämpfung ausbauen → Karosserie-Montagearbeiten Außen;
- Links und rechts Radhausschale vorn ausbauen → Karosserie-Montagearbeiten Außen;
- Elektrische Steckverbindung -2- am Kühlmitteltemperaturgeber am Kühlerausgang -G83--3- trennen.
- Auffangwanne für Werkstattkräne -VAS 6208- unterstellen.

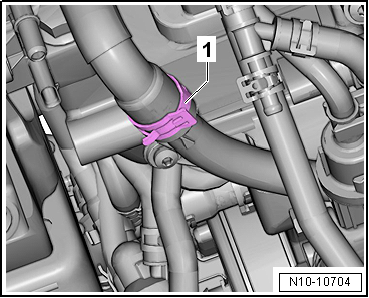

- Halteklammer -1- anheben, Kühlmittelschlauch links unten vom Kühler abbauen, Kühlmittel ablaufen lassen.
Hinweis
Abgelassenes Kühlmittel nicht wieder verwenden.

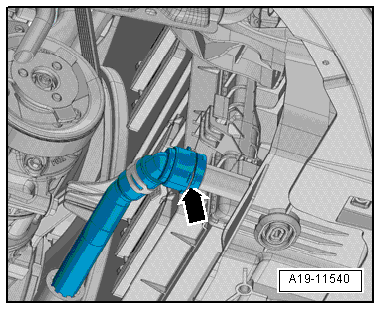

- Halteklammer -Pfeil- anheben, Kühlmittelschlauch rechts unten vom Kühler für Ladeluft-Kühlkreislauf abbauen, Kühlmittel ablaufen lassen.
- Wenn der Keilrippenriemen wieder eingebaut werden soll, Laufrichtung mit Kreide oder Filzstift für den Wiedereinbau kennzeichnen.
Fahrzeuge mit Klimakompressor:
- Zum Entspannen des Keilrippenriemens Spannvorrichtung im Gegenuhrzeigersinn -Pfeilrichtung- schwenken, Keilrippenriemen von der Keilrippenriemenscheibe des Klimakompressors abnehmen.

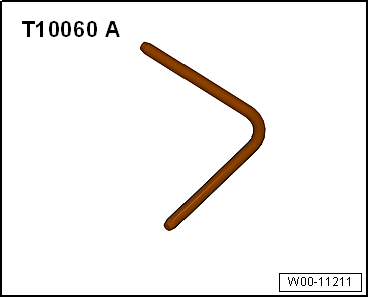

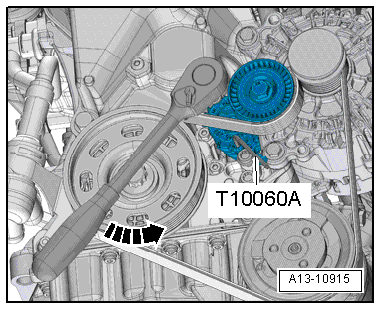

- Spannvorrichtung mit dem Absteckdorn -T10060 A- arretieren.
- Keilrippenriemen abnehmen.
Erfrierungsgefahr durch Kältemittel.Kältemittelkreislauf der Klimaanlage nicht öffnen.
- Elektrische Steckverbindung -1- am Regelventil für Kompressor der Klimaanlage -N280- trennen.

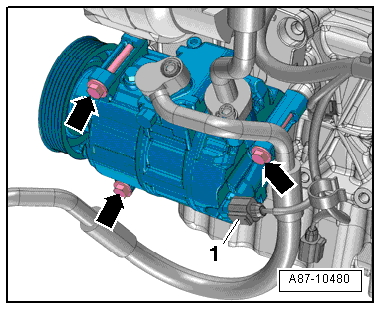

- Schrauben -Pfeile- für Klimakompressor herausdrehen.
- Klimakompressor mit angeschlossenen Kältemittelschläuchen vom Halter abnehmen und zur rechten Seite hochbinden. Dabei die Kältemittelleitungen und -schläuche nicht überdehnen, knicken oder verbiegen.
Fortsetzung für alle Fahrzeuge:

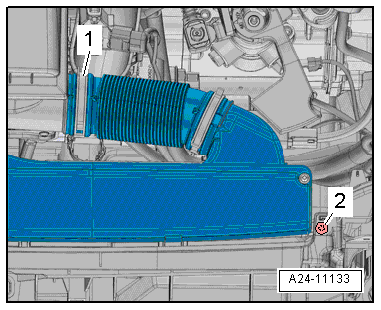

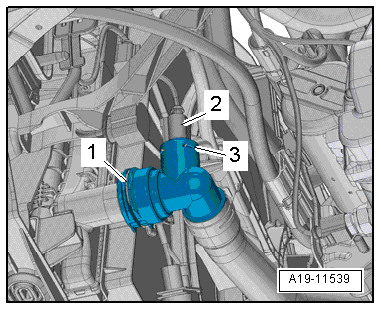

- Schlauchschelle -1- lösen, Luftführungsschlauch abbauen.
- Links und rechts Schraube -2- herausdrehen.
- Luftführung am Schlossträger ausclipsen und abnehmen.

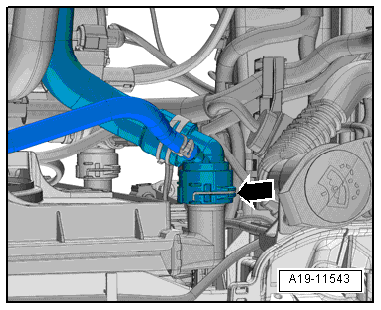

- Halteklammer -Pfeil- anheben, Kühlmittelschlauch oben links vom Kühler abbauen.

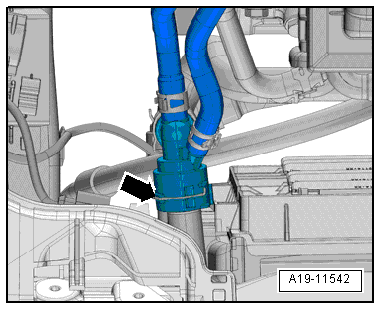

- Halteklammer -Pfeil- anheben, Kühlmittelschlauch rechts oben vom Kühler für Ladeluft-Kühlkreislauf abbauen.

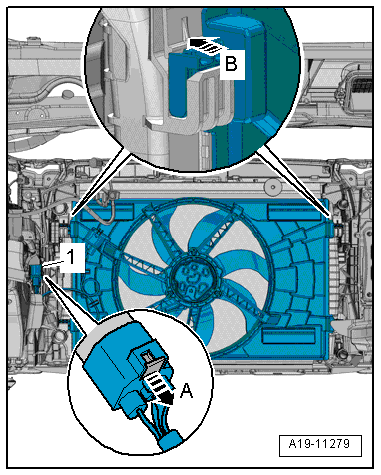

- Elektrische Steckverbindung -1- für Kühlerlüfter trennen, dazu Sicherung nach hinten schieben -Pfeil A- und Entriegelung nach unten drücken.
- Links und rechts Verriegelungslaschen für Lüfterzarge gleichzeitig drücken -Pfeil B- und Lüfterzarge nach oben vom Kühler abnehmen.
- Batterie abklemmen;
- Batterie und Batterieträger ausbauen;

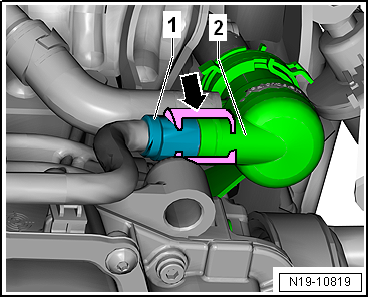

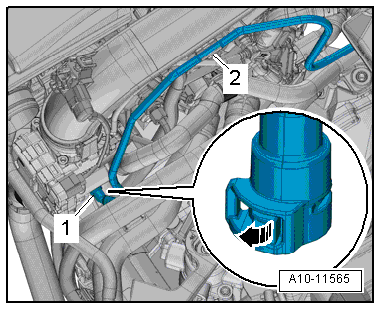

- Verrastung entriegeln -Pfeil-, Unterdruckschlauch -1- abziehen.
- Unterdruckschlauch am Luftführungsrohr -2- frei legen.
Fahrzeuge ohne Standheizung

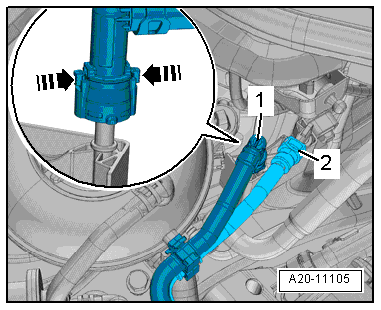

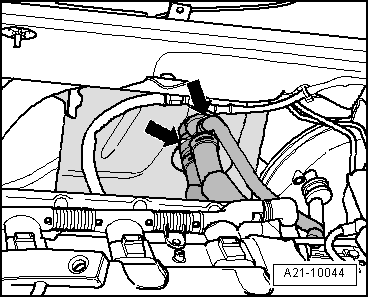

- Halteklammern -Pfeile- anheben, Kühlmittelschläuche vom Wärmetauscher für Heizung abbauen.
Fahrzeuge mit Standheizung

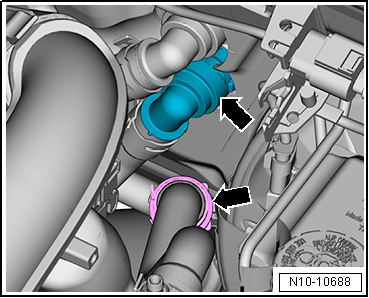

- Halteklammer und Schlauchschelle lösen und beide Kühlmittelschläuche -Pfeile- abziehen.
Fahrzeuge mit Heizelement für Motorvorwärmung -Z97-
- Verriegelung -Pfeil- abclipsen.
- Kabelsatz -1- am Heizelement für Motorvorwärmung -Z97--2- abziehen.
- Alle Kabelbinder vom Kabelsatz -1- am Motor abclipsen und den Kabelsatz seitlich am Fahrzeug befestigen.
- Unteren Kühlmittelschlauch amHeizelement für Motorvorwärmung -Z97- abziehen und das Kühlmittelrohr ausbauen.
- Muttern -Pfeile- abschrauben, und das Heizelement für Motorvorwärmung -Z97- mit Halter abnehmen.
Fortsetzung für alle Fahrzeuge
- Schraube -2- herausdrehen, Schraubschelle abnehmen.

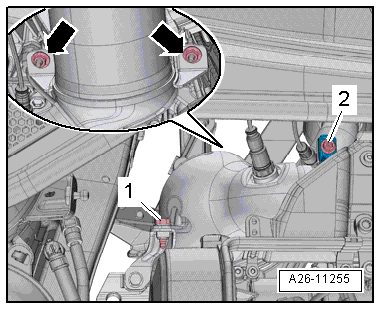

- Schraube -1- und Muttern -Pfeile- herausdrehen, Katalysator hochbinden.

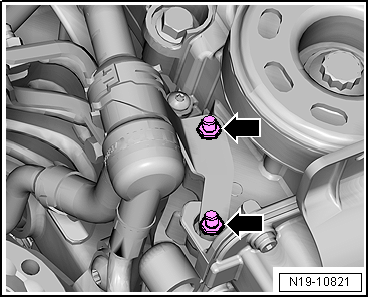

- Schrauben -Pfeile- herausdrehen und Halter abnehmen.
Hinweis
Das Kraftstoffsystem steht unter Druck.Verletzungsgefahr durch herausspritzenden Kraftstoff.Schutzbrille tragen.Schutzhandschuhe tragen.Druck abbauen: Sauberen Lappen um Verbindungsstelle legen und Verbindungsstelle vorsichtig öffnen.
- Sauberkeitsregeln bei Arbeiten an der Kraftstoffversorgung beachten
- Schlauchkupplung -1- zuerst nach unten drücken, dann Entriegelungstasten drücken -Pfeile-.
- Schlauchkupplung mit gedrückten Entriegelungstasten abziehen.
- Entriegelungstaste am Schlauch -2- zum Aktivkohlebehälter drücken.
- Schlauch abziehen und frei legen.
- Luftführungsschlauch -2- abziehen.
- Luftfiltergehäuse ausbauen.
Hinweis

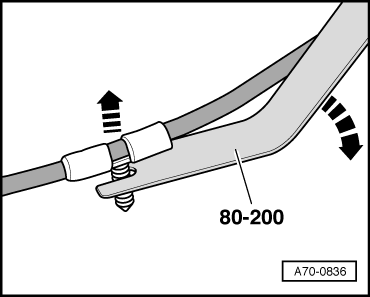

Für die nachfolgenden Arbeitsschritte zum Ausclipsen der Wickelclips den Abdrückhebel -80 - 200- verwenden.

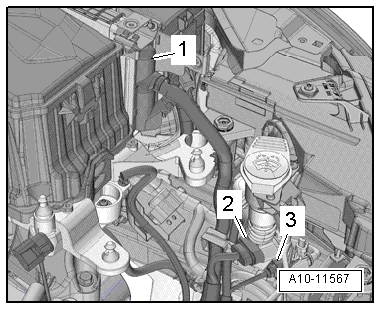

- Obere elektrische Steckverbindung -1- am Motorsteuergerät -J623- trennen.
- Elektrische Steckverbindungen -2- und -3- aus dem Halter nehmen und trennen.
- Elektrische Leitungen frei legen.
- Elektrische Steckverbindung -2- trennen.

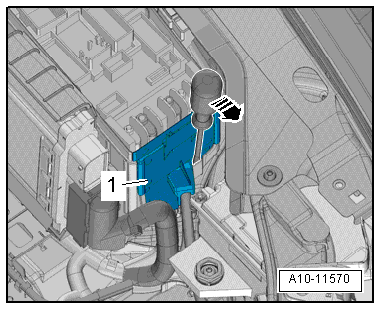

- B+-Polschutz -1- zurückdrücken und B+-Leitung vom Anlassermagnetschalter abschrauben.
- Masseleitung an der Karosserie abschrauben.

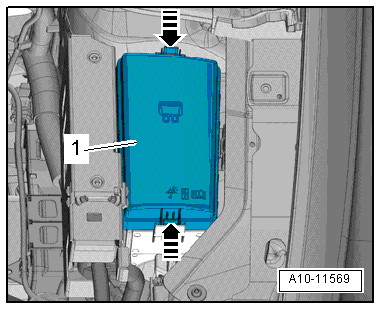

- Verrastungen entriegeln -Pfeile-, Abdeckung -1- für E-Box Motorraum abnehmen.
- Verrastung mit einem Schraubendreher entriegeln -Pfeil-, Abdeckung -1- für E-Box Motorraum nach oben abziehen.

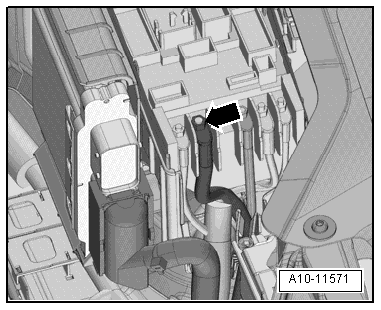

- Mutter -Pfeil- herausdrehen, elektrische Leitung abnehmen und frei legen.

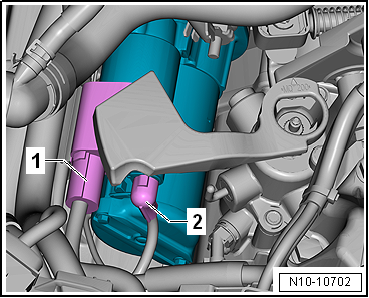

- Elektrische Steckverbindungen -1- und -2- trennen.
Schaltgetriebe
- Schaltbetätigung vom Getriebe abbauen
- Kupplungsnehmerzylinder ausbauen
Doppelkupplungsgetriebe
- Wählhebelseilzug ausbauen, Stecker der Mechatronik abziehen und alle Halter vom Getriebe abbauen.
Fortsetzung für alle Fahrzeuge

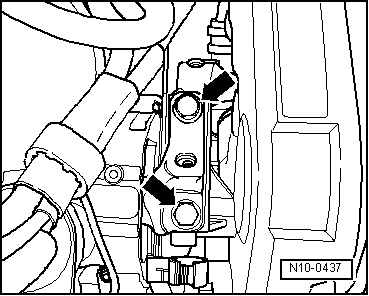

- Schrauben -Pfeile- am Motorlager etwa 2 Umdrehungen herausdrehen.
- Schrauben -Pfeile- am Getriebelager etwa 2 Umdrehungen herausdrehen.

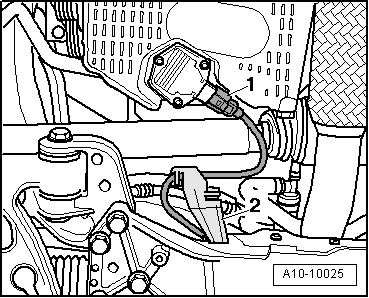

- Elektrische Steckverbindung -1- am Ölstands- und Öltemperaturgeber -G266- trennen.
- Elektrische Leitung am Halter -2- aushängen.

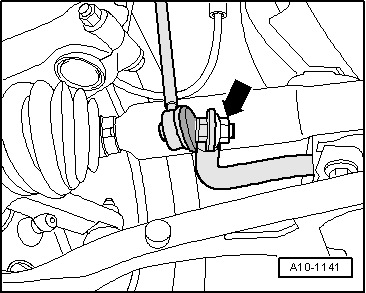

- Links und rechts Mutter -Pfeil- für Koppelstange am Stabilisator herausdrehen.

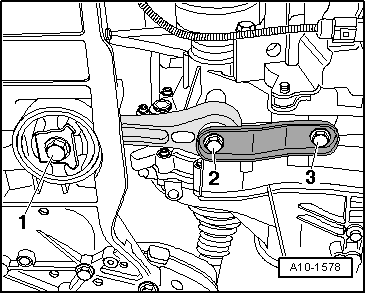

- Schrauben -1, 2, 3- herausdrehen, Pendelstütze abnehmen.
- Schrauben -Pfeile- herausdrehen, Wärmeschutzblech für Gelenkwelle rechts abnehmen.

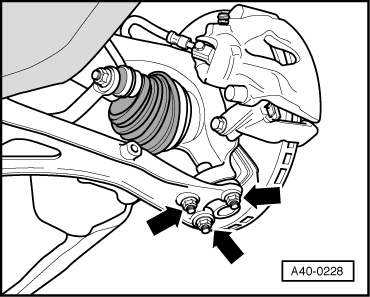

- Links und rechts Muttern -Pfeile- für Achsgelenk herausdrehen.

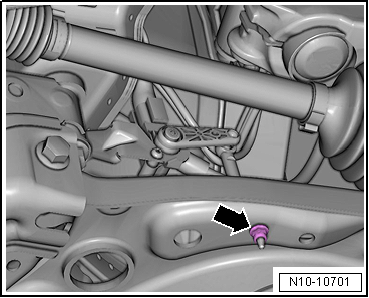

- Wenn vorhanden, Mutter -Pfeil- vom Geber für Fahrzeugniveau vorn links -G78- herausdrehen.
- Links und rechts Achsgelenk aus dem Querlenker aushängen.

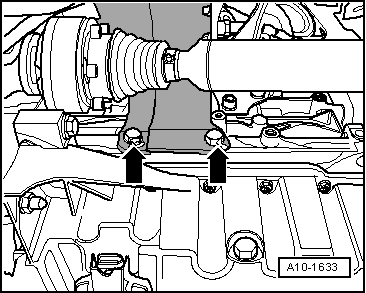

- Links und rechts Gelenkwelle vom Getriebe abschrauben und hochbinden.
Hinweis
Darauf achten, dass der Oberflächenschutz der Gelenkwelle nicht beschädigt wird.

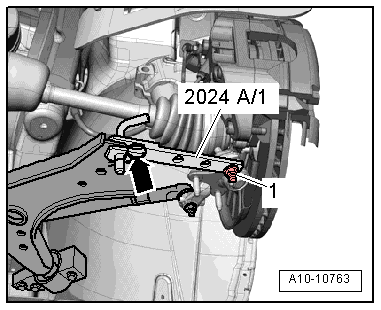

- Federbein links nach außen schwenken und mit Verlängerung -2024 A /1- abstützen, wie in der Abbildung gezeigt.
- Absteckstift und Achsgelenk mit Stecksicherung -Pfeil- und Mutter -1- sichern.

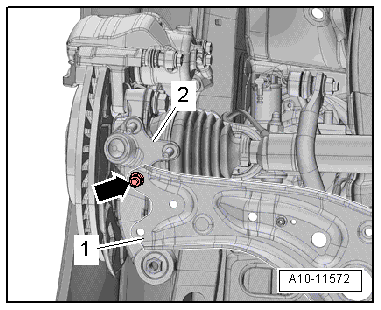

- Achsgelenk -2- rechts am Querlenker -1- mit der Mutter -Pfeil- festschrauben, wie in der Abbildung gezeigt.

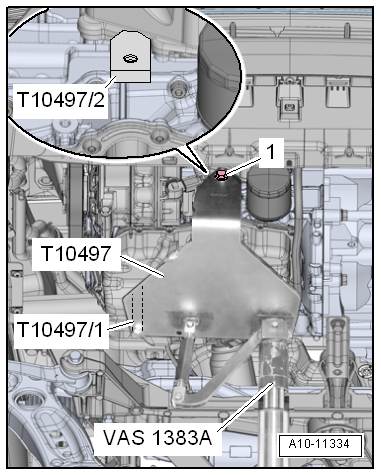

- Klemmstück T10497/2 an der Gehäuserippe des Zylinderblocks ansetzen, wie in der Abbildung gezeigt.
Fahrzeuge mit Allradantrieb
- Gelenkscheibe der Kardanwelle am Winkelgetriebe abschrauben.
Fortsetzung für alle Fahrzeuge
- Motorhalter T10497 mit Bolzen T10497/1 am Zylinderblock positionieren.
- chraube -1- durch die Bohrung "B" am Motorhalter T10497 anschrauben und mit 20 Nm festziehen.

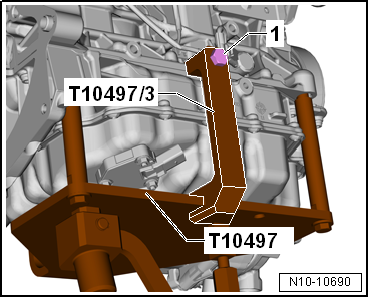

- Adapter -T10497/3- am Motorhalter -T10497- aufstecken und Schraube -1- mit 20 Nm festziehen.
- Motor- und Getriebeheber -V.A.G 1383 A- am Motorhalter T10497 einstecken und Motor/Getriebe-Aggregat etwas anheben.
Hinweis
Zum Herausdrehen der Schrauben für Aggregatelagerung handelsübliche Stufen-Stehleiter benützen.

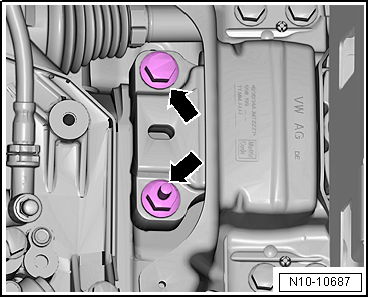

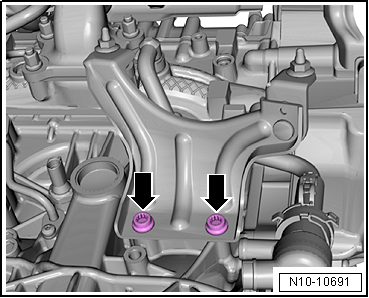

- Schrauben -Pfeile- für Motorlager vollständig herausdrehen.
- Schrauben -Pfeile- für Getriebelager vollständig herausdrehen.
Hinweis
- Motor/Getriebe-Aggregat zunächst ein Stück ablassen.
- Dann Getriebeseite des Motor/Getriebe-Aggregats nach vorn drücken und erst dann weiter ablassen.
Motor und Getriebe trennen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Arbeitsablauf
- Anlasser ausbauen.

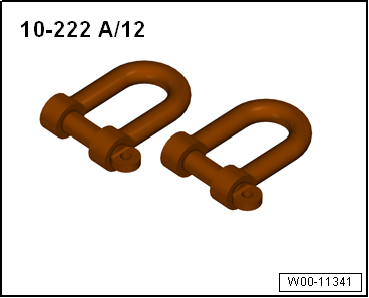

- Schäkel -10 - 222 A /12- am Getriebe anschrauben.

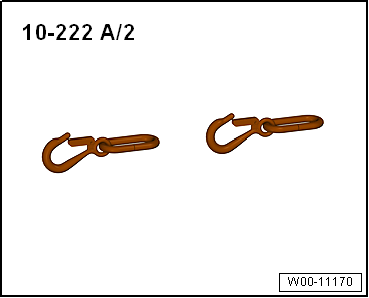

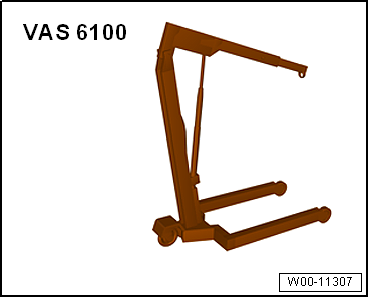

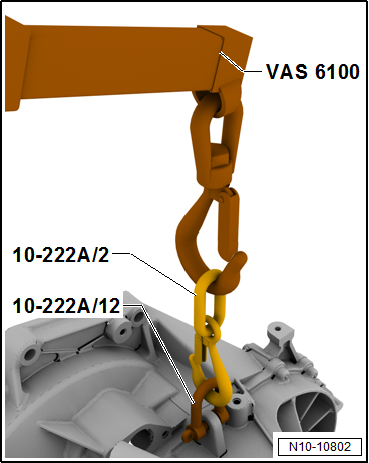

- Werkstattkran -VAS 6100- mit Zusatzhaken -10 - 222 A /2- am Schäkel -10 - 222 A /12- einhängen.

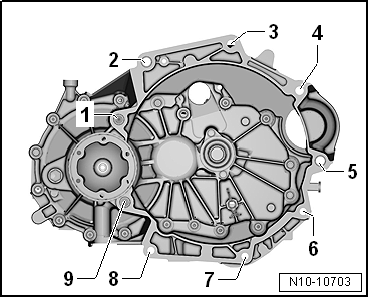

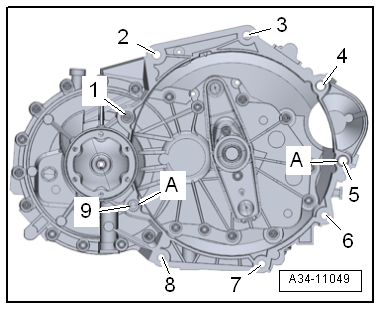

- Schrauben -1, 2, 3, 6, 7, 8, 9- der Verbindung Getriebe an Motor herausdrehen.
- Getriebe vom Motor abziehen.
Motor am Motor- und Getriebehalter befestigen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Arbeitsablauf

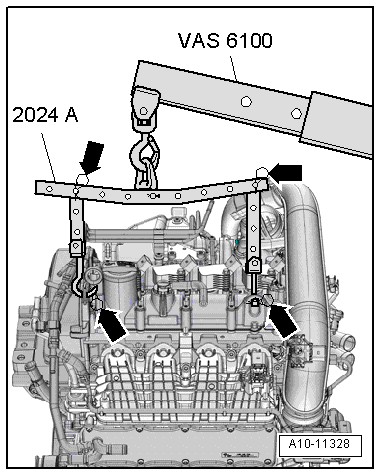

- Aufhängevorrichtung -2024 A- am Motor und am Werkstattkran -VAS 6100- einhängen, wie in der Abbildung gezeigt.
Hinweis
- Motor mit dem Werkstattkran -VAS 6100- vom T10497 herunterheben.

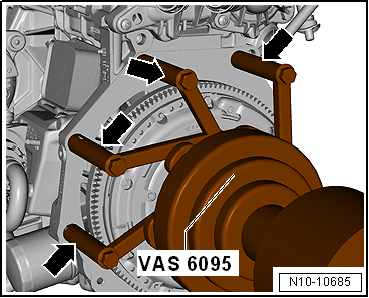

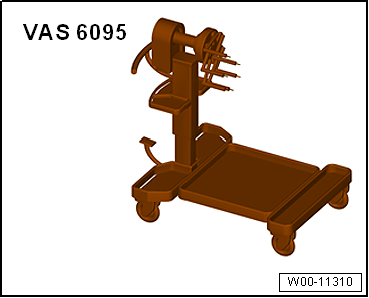

- Motor mit den Bolzen -Pfeile- am Motor- und Getriebehalter -VAS 6095- befestigen, wie in der Abbildung gezeigt.
Motor einbauen
Arbeitsablauf
Hinweis
- Zwischenplatte einbauen.
- Wenn im Zylinderblock keine Passhülsen -A- zur Zentrierung von Motor und Getriebe vorhanden sind, Passhülsen einsetzen.
- Getriebe am Motor an den Positionen -1, 2, 3, 6, 7, 8, 9- festschrauben.
- Getriebestütze einbauen.
- Motor/Getriebe-Aggregat mit dem Motorhalter T10497 aufnehmen.
- Motor/Getriebe-Aggregat in die Karosserie einführen.
- Schrauben -Pfeile- für Motorlager zunächst von Hand bis zur Anlage eindrehen.
- Schrauben -Pfeile- für Getriebelager zunächst von Hand bis zur Anlage eindrehen.
Hinweis
Die Schrauben werden erst beim Einstellen der Aggregatelager auf Endanzug gebracht.
- Motorhalter T10497 vom Motor abbauen.
- Anlasser einbauen.
- Luftführungsrohr einbauen.
- Luftführungen einbauen.
Fahrzeuge mit Schaltgetriebe
- Kupplungsnehmerzylinder einbauen.
- Seilzüge mit Seilzugwiderlager einbauen.
Fahrzeuge mit Doppelkupplungsgetriebe
- Wählhebelseilzug einbauen, Stecker der Mechatronik aufstecken und alle Halter am Getriebe anbauen.
Fortsetzung für alle Fahrzeuge
- Katalysator einbauen.
Fahrzeuge mit Allradantrieb
- Gelenkscheibe der Kardanwelle am Winkelgetriebe anbauen.
- Gelenkwellen einbauen.
- Querlenker, Achsgelenk und Koppelstange einbauen.
- Klimakompressor einbauen.
- Keilrippenriemen einbauen.
- Elektrische Anschlüsse und Verlegung.
- Motorsteuergerät -J623- einbauen.
- Kühlmittelschläuche mit Steckkupplung anschließen.
- Pendelstütze einbauen.
- Links und rechts Radhausschale vorn einbauen.
- Vorderräder anbauen.
- Aggregatelager einstellen.
- Batterieträger einbauen.
- Luftfiltergehäuse einbauen.
Hinweis
- Kühlmittel auffüllen.
Hinweis
Abgelassenes Kühlmittel nicht wieder verwenden.
Anzugsdrehmomente
