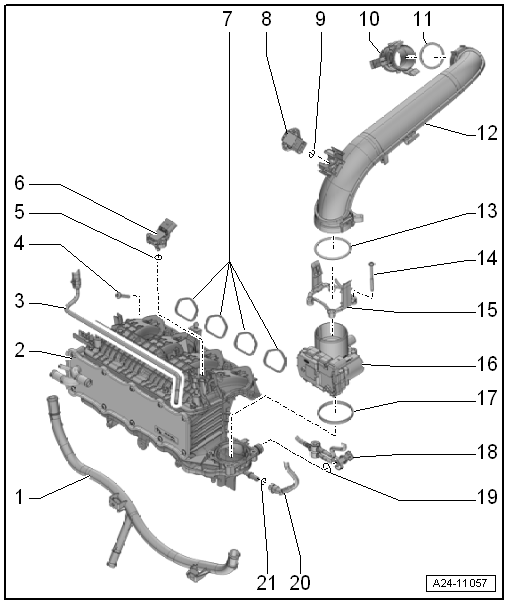

Montageübersicht - Saugrohr
- aus- und einbauen
- aus- und einbauen
- aus- und einbauen
- reinigen
- nach dem Erneuern der Drosselklappensteuereinheit -GX3- muss diese an das Motorsteuergerät -J623- neu angepasst werden. Dazu einen Fahrzeugdiagnosetester verwenden
Saugrohr - Anzugsdrehmoment und -reihenfolge
- Schrauben in Stufen wie folgt festziehen:
Saugrohr aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Ausbauen
- Luftfiltergehäuse ausbauen.
- Geräuschdämpfung ausbauen → Karosserie-Montagearbeiten Außen.
- Auffangwanne für Werkstattkräne -VAS 6208- unterstellen.
- Kühlmittel ablassen.
Das Kraftstoffsystem steht unter Druck.Verletzungsgefahr durch herausspritzenden Kraftstoff.Schutzbrille tragen.Schutzhandschuhe tragen.Druck abbauen: Sauberen Lappen um Verbindungsstelle legen und Verbindungsstelle vorsichtig öffnen.
Gefahr von Funktionsstörungen durch Verschmutzung.
- Schlauchkupplung -1- zuerst nach unten drücken, dann Entriegelungstasten drücken -Pfeile-.
- Schlauchkupplung mit gedrückten Entriegelungstasten abziehen.

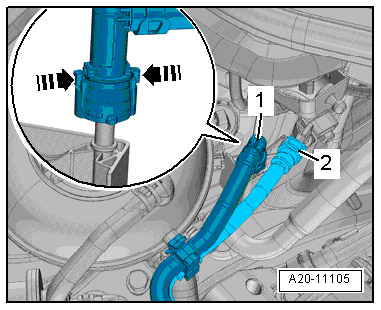

- Entriegelungstaste am Schlauch -2- für Aktivkohlebehälter drücken.
- Schlauch abziehen und frei legen.

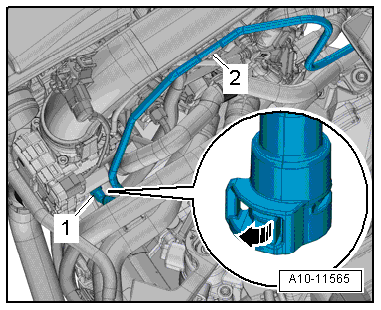

- Verrastung entriegeln -Pfeil-, Unterdruckschlauch -1- abziehen.
- Unterdruckschlauch am Luftführungsrohr -2- frei legen.
- Luftführungsschläuche am Ladeluftrohr frei legen.
- Stecker vom Ladedruckgeber -GX26- abziehen.
- Verrastungen -Pfeile- mit Entriegelungswerkzeugen -T10527- und -T10527/1- entriegeln.

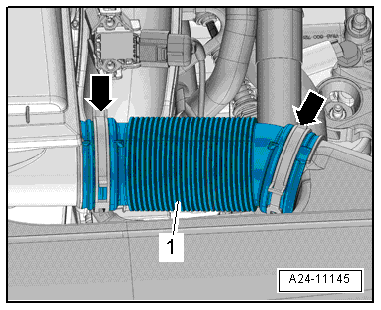

- Luftführungsrohr -1- abnehmen.

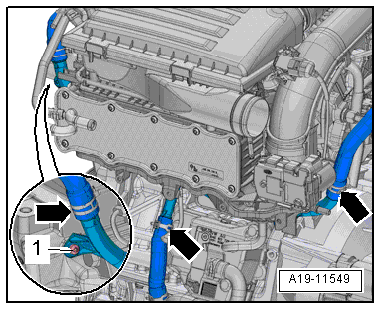

- Schraube -1- herausdrehen und die Schellen -Pfeile- lösen.
- Kühlmittelschläuche abziehen.
- Elektrische Steckverbindungen trennen:
- -Pfeil- im Bild braucht nicht beachtet werden.
- Entriegelungstasten drücken, Schlauch -2- für Aktivkohlebehälter abziehen.

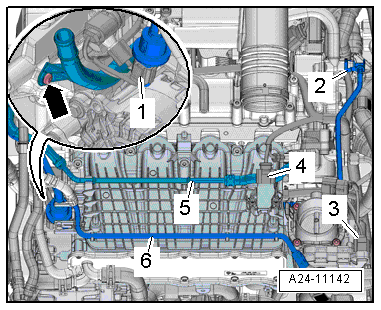

- Kraftstoffvorlaufleitung -5- und Kühlmittelleitung -6- am Saugrohr ausclipsen und zur Seite drücken.
- Elektrische Steckverbindung -1- vom Kraftstoffdruckgeber -G247- trennen.
- Elektrische Steckverbindung vom Öldruckschalter ebenfalls trennen.

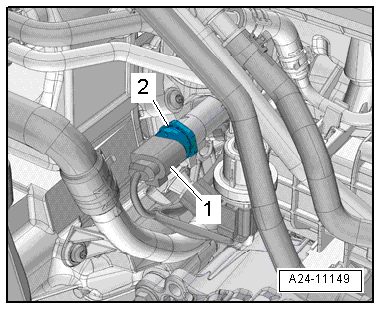

- Schlauchschellen -2- lösen und Kühlmittelschläuche abziehen.

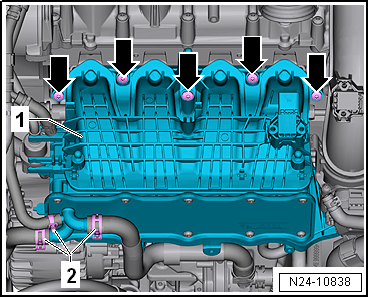

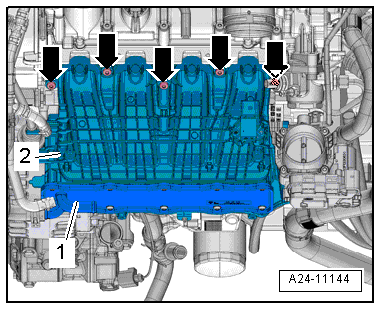

- Schrauben -Pfeile- herausdrehen.
- Saugrohr -1- abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Hinweis
Dichtungen und O-Ringe ersetzen.
- Geräuschdämpfung einbauen → Karosserie-Montagearbeiten Außen.
- Luftfiltergehäuse einbauen.
- Kühlmittel auffüllen.
Anzugsdrehmomente
Drosselklappensteuereinheit -GX3- aus- und einbauen
Drosselklappensteuereinheit -GX3- besteht aus:
Ausbauen
- Luftführungsschläuche am Ladeluftrohr frei legen.

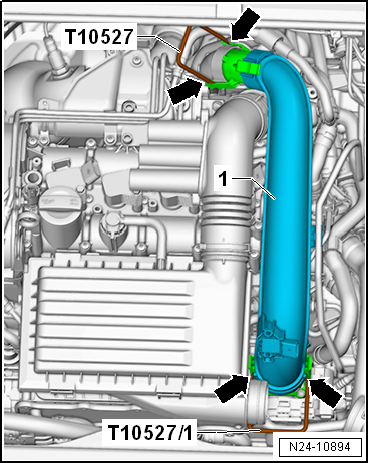

- Verrastungen -Pfeile- mit Entriegelungswerkzeugen -T10527- und -T10527/1- entriegeln.
- Luftführungsrohr -1- abnehmen.
- Schlauchschellen -Pfeile- lösen, Luftführung -1- abnehmen.
- Elektrische Steckverbindung -3- trennen.

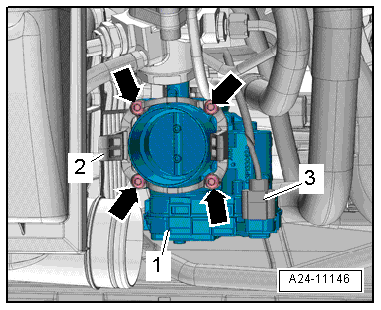

- Schrauben -Pfeile- herausdrehen, Drosselklappensteuereinheit -GX3--1- mit Adapter -2- abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
- Nach dem Erneuern der Drosselklappensteuereinheit -GX3- muss diese an das Motorsteuergerät -J623- neu angepasst werden. Verwenden Sie dazu einen Fahrzeugdiagnosetester.
Anzugsdrehmomente
Drosselklappensteuereinheit -GX3- reinigen
Hinweis
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Arbeitsablauf
- Drosselklappensteuereinheit -GX3- ausbauen.

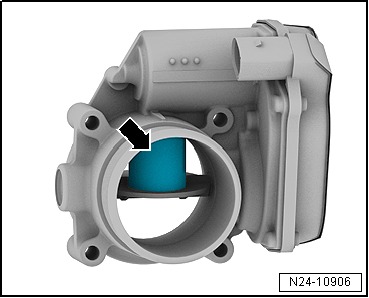

- Drosselklappe von Hand öffnen und in geöffneter Stellung mit einem Kunststoff- oder Holzkeil -Pfeil- arretieren.
Verletzungsgefahr durch Aceton. Aceton ist leicht entflammbar und kann zu Augen- und Hautreizungen führen.Schutzbrille tragen.Schutzhandschuhe tragen.

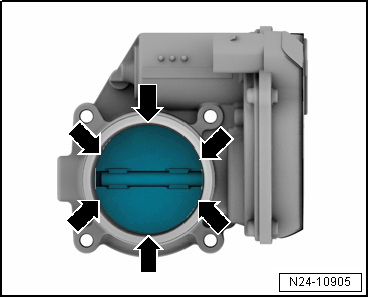

- Drosselklappenstutzen gründlich mit handelsüblichem Aceton und einem Pinsel reinigen, besonders im Bereich -Pfeile- der geschlossenen Drosselklappe.
- Drosselklappenstutzen mit einem fusselfreien Tuch auswischen.
- Aceton vollständig ablüften lassen.
- Drosselklappensteuereinheit -GX3- einbauen.
- Lernwerte löschen und das Motorsteuergerät -J623- an die Drosselklappensteuereinheit -GX3- anpassen. Verwenden Sie dazu einen Fahrzeugdiagnosetester.
