VW Passat Reparaturanleitung: Hochgesetzte Bremsleuchte

Montageübersicht - Hochgesetzte Bremsleuchte

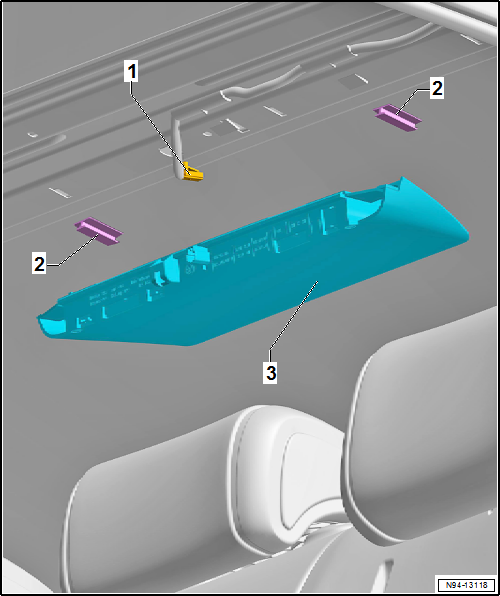

Montageübersicht - Hochgesetzte Bremsleuchte, Limousine

1. Elektrische Steckverbindung für Bremslicht
2. Aufnahme
   • an der Heckscheibe
   • können nicht einzeln ersetzt werden
3. Hochgesetzte Bremsleuchte
   • mit Lampe für hochgesetzte Bremsleuchte -M25-
   • aus- und einbauen

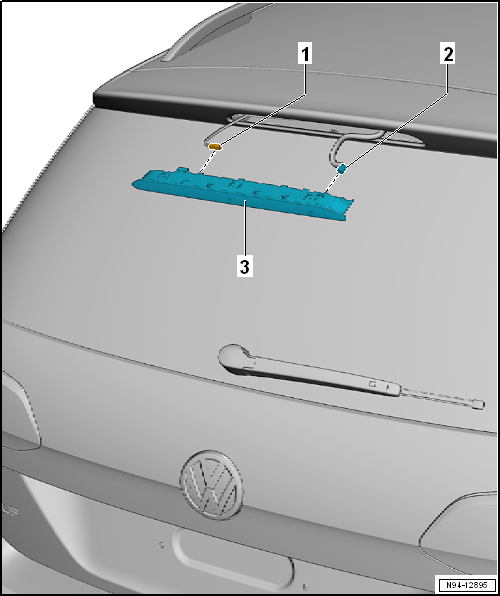

Montageübersicht - Hochgesetzte Bremsleuchte, Variant

1. Elektrische Steckverbindung für Bremslicht
2. Anschluss Wasserleitung
3. Hochgesetzte Bremsleuchte
   • mit Lampe für hochgesetzte Bremsleuchte -M25-
   • aus- und einbauen

Hochgesetzte Bremsleuchte aus- und einbauen

Hochgesetzte Bremsleuchte aus- und einbauen, Limousine

Ausbauen

- Zündung ausschalten.

- Zündschlüssel außerhalb des Fahrzeuges ablegen, sodass ein ungewolltes Einschalten der Zündung vermieden wird.

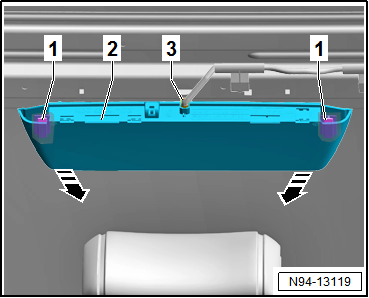

- Hochgesetzte Bremsleuchte -2- nach hinten aus den Aufnahmen -1- herausschieben -Pfeile-.

Hinweis

Zum Herausschieben der hochgesetzten Bremsleuchte -2- aus den Aufnahmen -1- vorsichtig unter den Formhimmel fassen, Formhimmel dabei nicht beschädigen.

- Elektrische Steckverbindung -3- an der hochgesetzten Bremsleuchte -2- entriegeln und trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Bei defekten LED muss die hochgesetzte Bremsleuchte komplett ersetzt werden.

- Funktionsprüfung durchführen.

Hochgesetzte Bremsleuchte aus- und einbauen, Variant

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

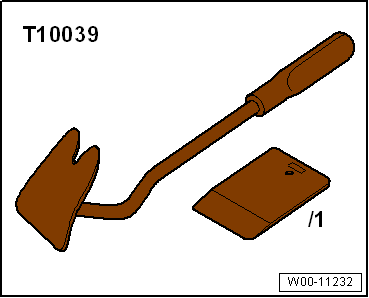

• Kunststoffkeil -T10039/1-

Ausbauen

- Zündung ausschalten.

- Zündschlüssel außerhalb des Fahrzeuges ablegen, sodass ein ungewolltes Einschalten der Zündung vermieden wird.

Vorsicht!

Gefahr der Beschädigung von Bauteiloberflächen.

Wenn ein Hebelwerkzeug angesetzt wird, muss das Bauteil im Sichtbereich z. B. mit handelsüblichem Klebeband abgeklebt werden.

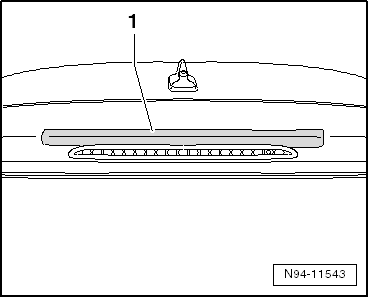

- Den Bereich der Heckklappe über der hochgesetzten Bremsleuchte mit einem Streifen Klebeband -1- abkleben.

Vorsicht!

Beim Ausbau der hochgesetzten Bremsleuchte darauf achten, dass die Dichtung nicht beschädigt wird.

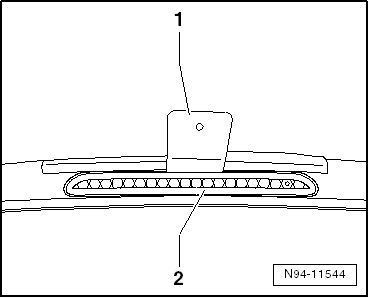

- Den Kunststoffkeil -T10039/1--1- oben zwischen hochgesetzter Bremsleuchte -2- und Heckklappe stecken.

- Die hochgesetzte Bremsleuchte -2- mit dem Kunststoffkeil -T10039/1- nach unten drücken.

- Die hochgesetzte Bremsleuchte -2- aus der Heckklappe herausschwenken.

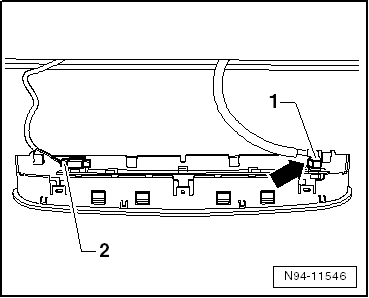

- Die Schlauchsicherung -Pfeil- herausziehen.

- Den Schlauchanschluss -1- von der hochgesetzten Bremsleuchte abziehen.

- Elektrische Steckverbindung -2- trennen.

- Die hochgesetzte Bremsleuchte abnehmen.

Einbauen

Hinweis

• Bei defekten LED muss die hochgesetzte Bremsleuchte komplett ersetzt werden.
• Beim Einbau der hochgesetzten Bremsleuchte auf den richtigen Sitz der Dichtung achten. Die Dichtung darf weder Schlaufen werfen noch beschädigt sein.
• Darauf achten, dass beim Aufstecken der Waschwasserleitung die Sicherungsklammer hörbar in den Anschluss einrastet.

- Die Schlauch- und Steckverbindungen aufstecken.

- Die hochgesetzte Bremsleuchte in die Heckklappe hineinschieben.

- Rasthaken oben einrasten.

- Rastfedern unten einrasten.

- Die hochgesetzte Bremsleuchte und die Heckscheibenwaschanlage auf einwandfreie Funktion prüfen.
