VW Passat Reparaturanleitung: Leuchten

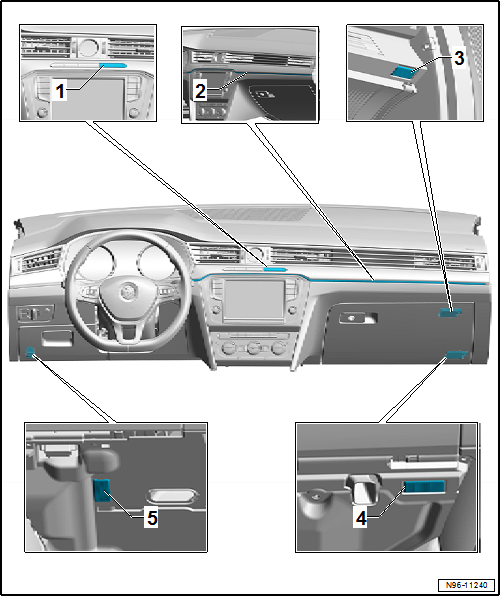

Einbauorteübersicht - Leuchten in der Schalttafel

Hinweis

Dargestellt sind die Einbauorte für den Linkslenker. Die Einbauorte für den Rechtslenker sind sinngemäß angeordnet.

1. Kontrollleuchte für Airbag Beifahrerseite -K145-
   • Die Kontrollleuchte für Airbag Beifahrerseite -K145- ist im Schaltermodul Schalttafel Mitte -EX22- verbaut und kann nicht einzeln ausgebaut werden
2. Leuchten für Ambientebeleuchtung der Schalttafel -L229-/-L230-
   • aus- und einbauen
3. Handschuhfachleuchte -W6-
   • aus- und einbauen
4. Fußraumleuchte vorn rechts -K269-
   • aus- und einbauen
5. Fußraumleuchte vorn links -K268-
   • aus- und einbauen

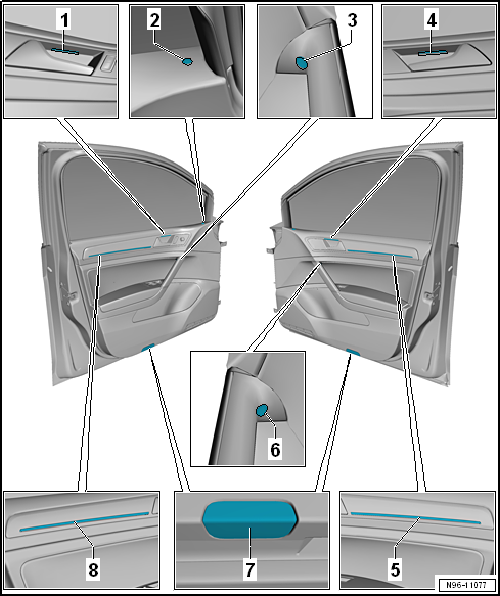

Einbauorteübersicht - Leuchten in den vorderen Türen

Hinweis

Dargestellt sind die Einbauorte für den Linkslenker. Die Einbauorte für den Rechtslenker sind sinngemäß angeordnet.

1. Leuchte 2 für Ambientebeleuchtung der Tür vorn links -L203-
   • aus- und einbauen
2. Kontrollleuchte für SAFE-Funktion der Zentralverriegelung -K133-
   • aus- und einbauen
3. Lampe für Türinnengriffbeleuchtung Fahrerseite -L146-
   • aus- und einbauen
4. Leuchte 2 für Ambientebeleuchtung der Tür vorn rechts -L204-
   • aus- und einbauen
5. Leuchte 1 für Ambientebeleuchtung der Tür vorn rechts -L200-
   • aus- und einbauen
6. Lampe für Türinnengriffbeleuchtung Beifahrerseite -L147-
   • aus- und einbauen
7. Türwarnleuchte und Einstiegsleuchte
   • Türwarnleuchte Fahrerseite -W30- und Einstiegsleuchte Fahrerseite -W92-
   • Türwarnleuchte Beifahrerseite -W36- und Einstiegsleuchte Beifahrerseite -W93-
   • aus- und einbauen
8. Leuchte 1 für Ambientebeleuchtung der Tür vorn links -L199-
   • aus- und einbauen

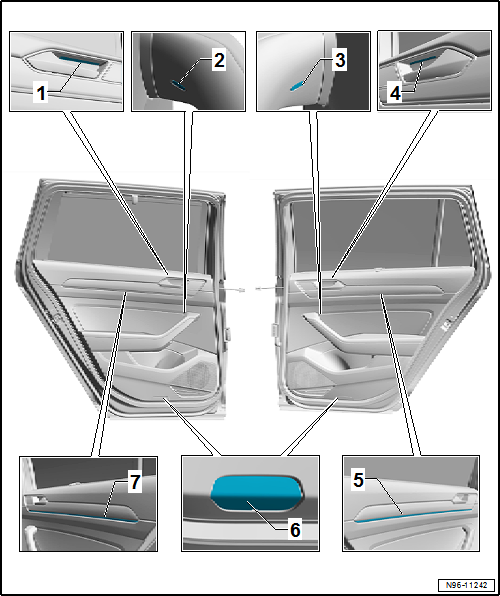

Einbauorteübersicht - Leuchten in den hinteren Türen

1. Leuchte 1 für Ambientebeleuchtung der Tür hinten links -L201-
   • aus- und einbauen
2. Leuchte für Türinnengriffbeleuchtung hinten Fahrerseite -L221-
   • aus- und einbauen
3. Leuchte für Türinnengriffbeleuchtung hinten Beifahrerseite -L222-
   • aus- und einbauen
4. Leuchte 1 für Ambientebeleuchtung der Tür hinten rechts -L202-
   • aus- und einbauen
5. Lampe für Ambientebeleuchtung in Tür hinten rechts -L167-
   • aus- und einbauen
6. Türwarnleuchte und Einstiegsleuchte
   • Türwarnleuchte Fahrerseite -W30- und Einstiegsleuchte Beifahrerseite -W93-
   • Türwarnleuchte Beifahrerseite -W36- und Einstiegsleuchte Fahrerseite -W92-
   • aus- und einbauen
7. Lampe für Ambientebeleuchtung in Tür hinten links -L166-
   • aus- und einbauen

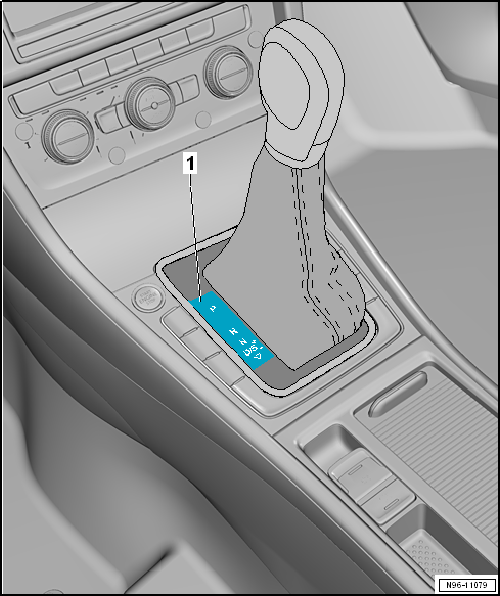

Einbauorteübersicht - Leuchten in der Mittelkonsole

Hinweis

Dargestellt sind die Einbauorte für den Linkslenker. Die Einbauorte für den Rechtslenker sind sinngemäß angeordnet.

1. Anzeigeeinheit für Wählhebelstellung -Y26-
   • aus- und einbauen

Einbauorteübersicht - Leuchten im Kofferraum

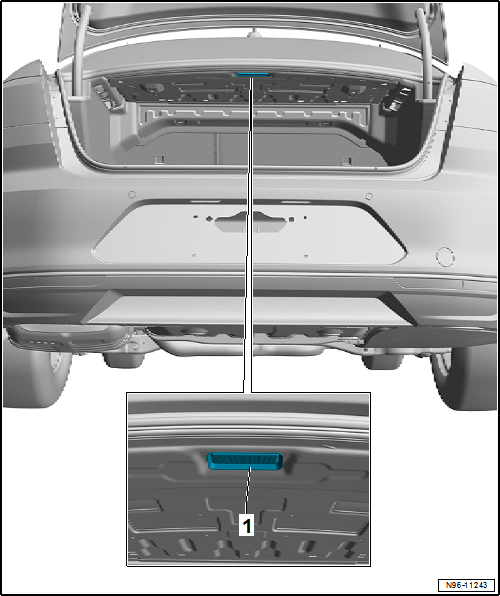

Einbauorteübersicht - Leuchten im Kofferraum, Limousine

1. Kofferraumleuchte -W3-
   • aus- und einbauen

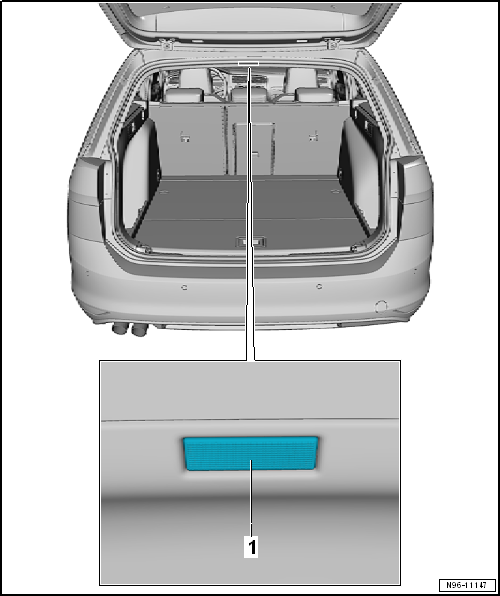

Einbauorteübersicht - Leuchten im Kofferraum, Variant

1. Kofferraumleuchte -W3-
   • aus- und einbauen

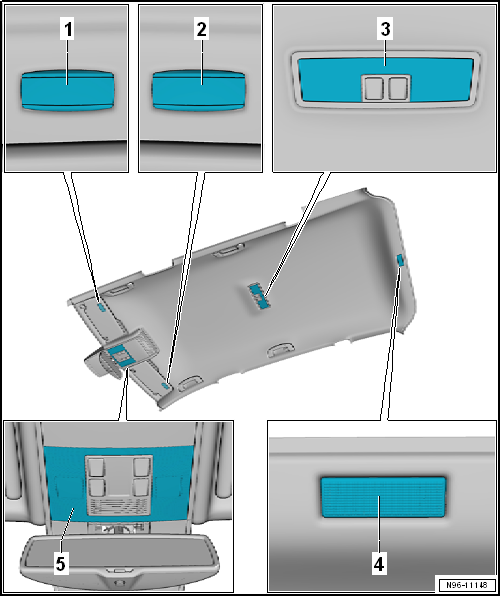

Einbauorteübersicht - Leuchten in der Dachverkleidung

Hinweis

Dargestellt sind die Einbauorte für den Variant. Die Einbauorte für die Limousine sind sinngemäß angeordnet.

1. beleuchteter Make-up-Spiegel Fahrerseite -W20-
   • bei Make-up-Spiegel Beleuchtung mit LED muss bei einem Defekt die Leuchte ersetzt werden
   • aus- und einbauen
2. beleuchteter Make-up-Spiegel Beifahrerseite -W14-
   • bei Make-up-Spiegel Beleuchtung mit LED muss bei einem Defekt die Leuchte ersetzt werden
   • aus- und einbauen

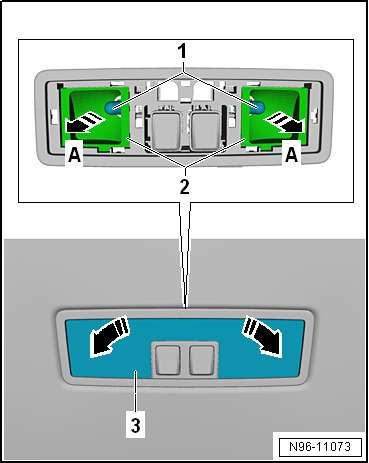

3. Innenleuchte hinten -WX2-
   • mit Leseleuchte hinten -W11-/-W12-
   • aus- und einbauen
   • Lampe für Innenleuchte hinten -W43- aus- und einbauen
   • Lampe für Leseleuchte hinten -W11-/-W12- aus- und einbauen
4. Kofferraumleuchte -W3-
   • Einbauort gilt nur für Variant
   • aus- und einbauen

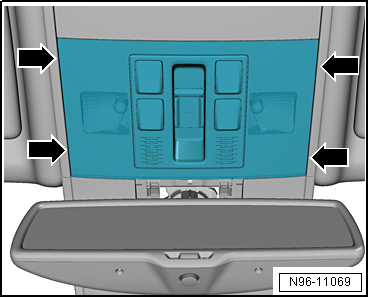

5. Innenleuchte vorn -WX1-
   • mit Leseleuchte Fahrerseite -W19- und Leseleuchte Beifahrerseite -W13-
   • aus- und einbauen
   • Lampe für Innenleuchte vorn -WX1- aus- und einbauen
   • Lampe für Leseleuchte Beifahrerseite -W13- aus- und einbauen
   • bei einer Innenleuchte vorn -WX1- mit LED muss bei einem Defekt die Leuchte ersetzt werden

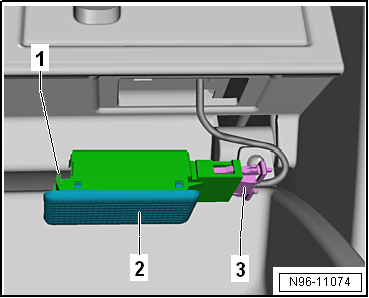

Handschuhfachleuchte -W6- aus- und einbauen

Ausbauen

- Lichtschalter in Stellung "0" drehen.

- Rastnase -1- mit einem flachen Schraubendreher eindrücken und Handschuhfachleuchte -2- abhebeln.

- Elektrische Steckverbindung -3- trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Da die Handschuhfachleuchte -W6- mit LED bestückt ist, muss bei einem Defekt die Leuchte ersetzt werden.

- Handschuhfachleuchte in die Öffnung einsetzen und auf der Gegenseite verrasten.

Lampe für Handschuhfachleuchte -W6- ersetzen

Da die Handschuhfachleuchte -W6- mit LED bestückt ist, muss die komplette Leuchte ersetzt werden.

Handschuhfachleuchte -W6- aus- und einbauen.

Fußraumleuchte vorn -K268-/-K269- aus- und einbauen

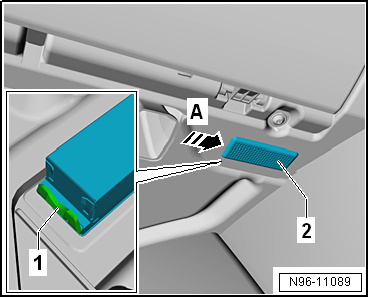

Fußraumleuchte vorn -K268- aus- und einbauen, Fahrerseite

Ausbauen

- Rastnase -1- im Bereich Pfeil -A- mit einem flachen Schraubendreher eindrücken.

- Fußraumleuchte -2- abhebeln.

- Elektrische Steckverbindung trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Hinweis

Da die Fußraumleuchte mit LED bestückt ist, muss bei einem Defekt die Leuchte ersetzt werden.

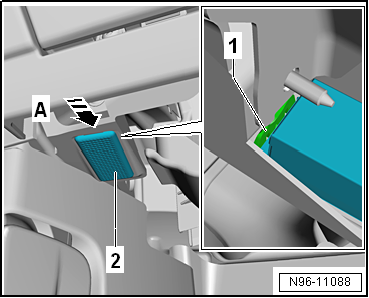

Fußraumleuchte vorn -K269- aus- und einbauen, Beifahrerseite

Ausbauen

- Rastnase -1- im Bereich Pfeil -A- mit einem flachen Schraubendreher eindrücken.

- Fußraumleuchte -2- abhebeln.

- Elektrische Steckverbindung trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Hinweis

Da die Fußraumleuchte mit LED bestückt ist, muss bei einem Defekt die Leuchte ersetzt werden.

Lampe für Fußraumbeleuchtung vorn -L151-/-L152- aus- und einbauen

Da die Fußraumleuchte vorn mit LED bestückt ist, muss die komplette Leuchte ersetzt werden.

- Fußraumleuchte vorn -K268-/-K269- aus- und einbauen.

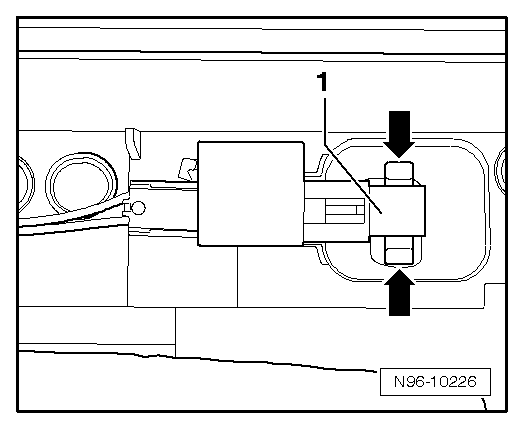

Kontrollleuchte für SAFE-Funktion der Zentralverriegelung -K133- aus- und einbauen

Ausbauen

- Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

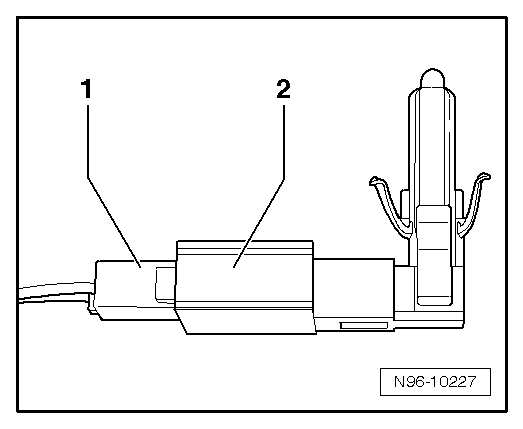

- Kontrollleuchte für SAFE-Funktion der Zentralverriegelung -K133--1- durch Zusammendrücken der Rastnasen -Pfeile- aus der Türverkleidung ausclipsen.

- Elektrische Steckverbindung -1-Kontrollleuchte für SAFE-Funktion der Zentralverriegelung -K133--2- abziehen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Leuchte 2 für Ambientebeleuchtung der Tür vorn -L203-/-L204- aus- und einbauen

Hinweis

Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß spiegelbildlich.

Ausbauen

- Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

Vorsicht!

Es besteht die Gefahr der Beschädigung des Lichtleiters.

Der Lichtleiter darf nur am Lichtaustrittselement im Bereich der Türinnenbetätigung angefasst werden.

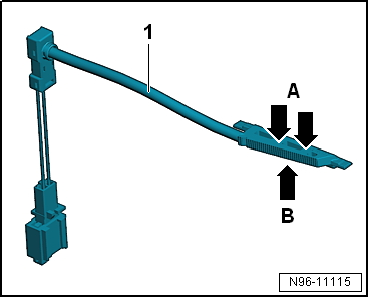

Fingerpositionen am Lichtleiter

1. Lichtleiter

1. Zeige- und Mittelfinger
2. Daumen

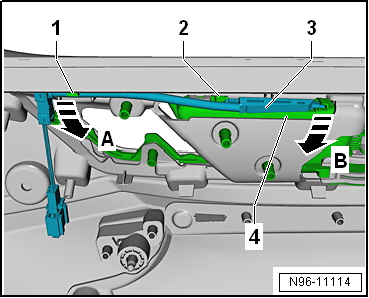

- Elektrische Steckverbindung trennen.

- Lichtleiter am vorderen Halter -1- in Pfeilrichtung -A- aushängen.

- Lichtleiter -3- vorsichtig etwas anheben und in Pfeilrichtung -B- aus der Türinnenbetätigung -4- herausschwenken.

- Lichtleiter aus der Aufnahme -2- herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Einstiegsleuchte vorn -W31-/-W32- aus- und einbauen

Vorsicht!

Gefahr der Beschädigung von Bauteiloberflächen.

Wenn ein Hebelwerkzeug angesetzt wird, muss das Bauteil im Sichtbereich mit handelsüblichem Klebeband abgeklebt werden.

Hinweis

• Der Aus- und Einbau erfolgt bei allen Einstiegsleuchten in gleicher Weise und wird nur für eine Leuchte beschrieben.
• Die Einstiegsleuchten können über die Stellglieddiagnose des jeweiligen Türsteuergeräts geprüft werden.
• Einstiegsleuchte vorn links -W31-
• Einstiegsleuchte vorn rechts -W32-
• Einstiegsleuchte hinten links -W33-
• Einstiegsleuchte hinten rechts -W34-

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-

Ausbauen

- Zündung und alle elektrischen Verbraucher ausschalten.

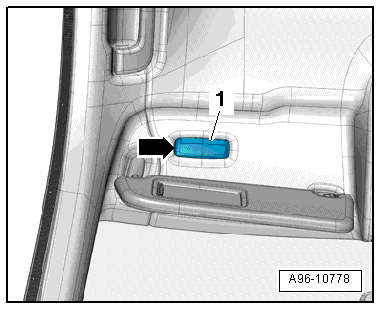

- Die Leuchte vorsichtig mit dem Demontagekeil -3409- oder einem Schraubendreher abhebeln.

- Steckverbindung entriegeln und trennen und Leuchte abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

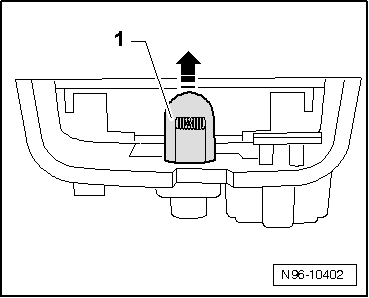

Lampe der Einstiegsleuchte ersetzen

- Einstiegsleuchte vorn ausbauen.

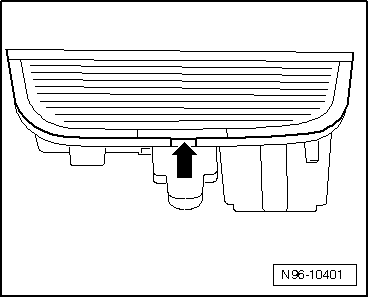

- Streuscheibe vorsichtig vom Gehäuse abhebeln.

- Glühlampe -1- gerade nach oben aus der Fassung ziehen.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Türwarnleuchte -W30-/-W36- aus- und einbauen

Hinweis

Die Türwarnleuchte und die Einstiegsleuchte bilden ein Bauteil. Sie können nur zusammen aus- und eingebaut werden.

- Türwarnleuchte aus- und einbauen.

Leuchte 1 für Ambientebeleuchtung der Tür hinten -L201-/-L202- aus- und einbauen

Hinweis

Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß spiegelbildlich.

Ausbauen

- Türverkleidung hinten ausbauen → Karosserie-Montagearbeiten Innen.

Vorsicht!

Es besteht die Gefahr der Beschädigung des Lichtleiters.

Der Lichtleiter darf nur am Lichtaustrittselement im Bereich der Türinnenbetätigung angefasst werden.

Fingerpositionen am Lichtleiter

1. Lichtleiter

1. Zeige- und Mittelfinger
2. Daumen

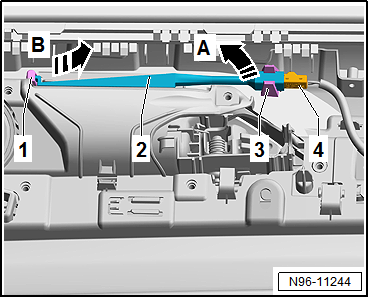

- Elektrische Steckverbindung trennen.

- Lichtleiter -2- am hinteren Halter -3- in Pfeilrichtung -A- aushängen.

- Lichtleiter -2- vorsichtig in Pfeilrichtung -B- aus der Aufnahme -1- in der Türverkleidung herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Einstiegsleuchte hinten -W33-/-W34- aus- und einbauen

Hinweis

Die Türwarnleuchte und die Einstiegsleuchte bilden ein Bauteil. Sie können nur zusammen aus- und eingebaut werden.

- Einstiegsleuchte aus- und einbauen.

Türwarnleuchte hinten -W37-/-W38- aus- und einbauen

Hinweis

Die Türwarnleuchte und die Einstiegsleuchte bilden ein Bauteil. Sie können nur zusammen aus- und eingebaut werden.

- Türwarnleuchte aus- und einbauen.

Leuchte 1 für Ambientebeleuchtung der Tür vorn -L199-/-L200- aus- und einbauen

Hinweis

Die Leuchte 1 für Ambientebeleuchtung der Tür vorn links -L199- und die Leuchte 1 für Ambientebeleuchtung der Tür vorn rechts -L200- sind in die Zierblende der Türverkleidungen vorn integriert und können nicht einzeln ersetzt werden.

- Zierblende der Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

Lampe für Ambientebeleuchtung in Tür hinten -L166-/-L167- aus- und einbauen

Hinweis

Die Lampe für Ambientebeleuchtung in Tür hinten links -L166- und die Lampe für Ambientebeleuchtung in Tür hinten rechts -L167- sind in die Zierblende der Türverkleidungen hinten integriert und können nicht einzeln ersetzt werden.

- Zierblende der Türverkleidung hinten ausbauen → Karosserie-Montagearbeiten Innen.

Lampe für Türinnengriffbeleuchtung -L146-/-L147- aus- und einbauen

Hinweis

Der Aus- und Einbau erfolgt bei allen Leuchten für Türinnengriffbeleuchtung in gleicher Weise und wird nur für eine Leuchte für Türinnengriffbeleuchtung beschrieben.

• Lampe für Türinnengriffbeleuchtung Fahrerseite -L146-
• Lampe für Türinnengriffbeleuchtung Beifahrerseite -L147-
• Leuchte für Türinnengriffbeleuchtung hinten Fahrerseite -L221-
• Leuchte für Türinnengriffbeleuchtung hinten Beifahrerseite -L222-

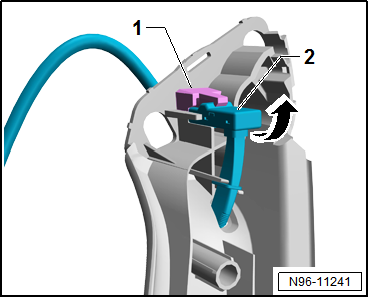

Ausbauen

- Zuziehgriff ausbauen → Karosserie-Montagearbeiten Innen.

- Verrastung -2- entriegeln.

- Leuchte für Türinnengriffbeleuchtung -1- vorsichtig aus dem Zuziehgriff herausziehen -Pfeil-.

- Elektrische Leitung an der Leuchte für Türinnengriffbeleuchtung herausfädeln und Leuchte abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Leuchte für Türinnengriffbeleuchtung hinten -L221-/-L222- aus- und einbauen

Der Aus- und Einbau der Leuchte für Türinnengriffbeleuchtung hinten -L221-/-L222- ist identisch mit dem Aus- und Einbau der Leuchte für Türinnengriffbeleuchtung vorn -L219-/-L220-.

Leuchte für Türinnengriffbeleuchtung vorn -L219-/-L220- aus- und einbauen.

Leuchten für Ambientebeleuchtung der Schalttafel -L229-/-L230- aus- und einbauen

Hinweis

Die Leuchte für Ambientebeleuchtung der Schalttafel links -L229-/Leuchte für Ambientebeleuchtung der Schalttafel rechts -L230- ist in die jeweilige Zierblende der Schalttafel integriert und kann nicht einzeln ersetzt werden.

- Entsprechende Zierblende der Schalttafel aus- und einbauen → Karosserie-Montagearbeiten Innen.

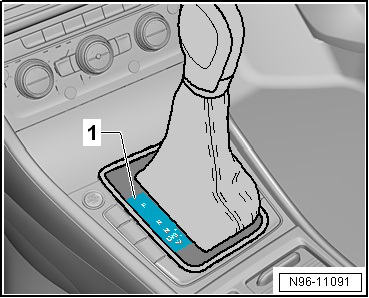

Anzeigeeinheit für Wählhebelstellung -Y26- aus- und einbauen

Ausbauen

Hinweis

• Die Anzeigeeinheit für Wählhebelstellung -Y26--1- ist in die Wählhebelmanschette integriert und kann nicht einzeln ausgebaut werden.
• Beschrieben ist der Aus- bzw. Einbau für den Linkslenker. Der Aus- bzw. Einbau für den Rechtslenker erfolgt sinngemäß.

- Wählhebelmanschette ausbauen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Kofferraumleuchte -W3- aus- und einbauen

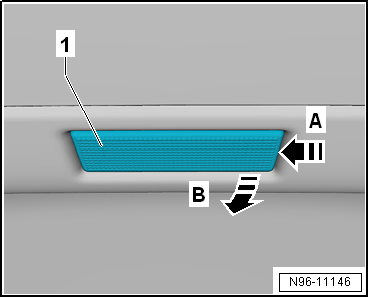

Kofferraumleuchte -W3- aus- und einbauen, Limousine

Ausbauen

Vorsicht!

Gefahr der Beschädigung von Bauteiloberflächen.

Wenn ein Hebelwerkzeug angesetzt wird, muss das Bauteil im Sichtbereich mit handelsüblichem Klebeband abgeklebt werden.

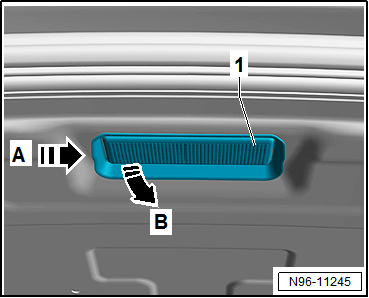

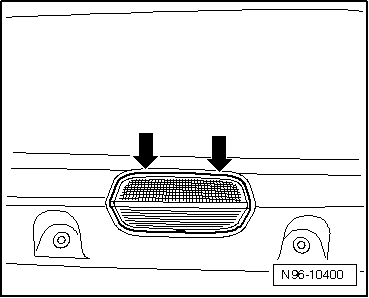

- Kofferraumleuchte -W3--1- mit einem flachen Schraubendreher in Pfeilrichtung -A- drücken.

- Kofferraumleuchte -W3- in Pfeilrichtung -B- aus dem Karosserieblech herausklappen.

- Elektrische Steckverbindung trennen und Kofferraumleuchte -W3- entnehmen.

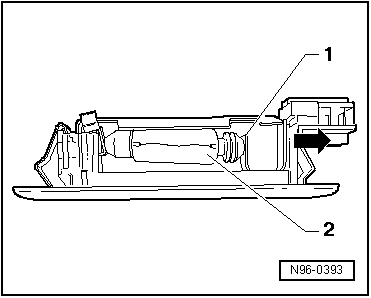

- Das Kontaktblech -1- der Leuchte in Pfeilrichtung drücken.

- Die Soffitte -2- aus der Fassung herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Kofferraumleuchte in die Öffnung einsetzen und auf der Gegenseite verrasten.

Kofferraumleuchte -W3- aus- und einbauen, Variant

Ausbauen

Vorsicht!

Gefahr der Beschädigung von Bauteiloberflächen.

Wenn ein Hebelwerkzeug angesetzt wird, muss das Bauteil im Sichtbereich mit handelsüblichem Klebeband abgeklebt werden.

- Kofferraumleuchte -W3--1- mit einem flachen Schraubendreher in Pfeilrichtung -A- drücken.

- Kofferraumleuchte -W3- in Pfeilrichtung -B- aus der Dachverkleidung herausklappen.

- Elektrische Steckverbindung trennen und Kofferraumleuchte -W3- entnehmen.

- Das Kontaktblech -1- der Leuchte in Pfeilrichtung drücken.

- Die Soffitte -2- aus der Fassung herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Kofferraumleuchte in die Öffnung einsetzen und auf der Gegenseite verrasten.

Beleuchteter Make-up-Spiegel -W20-/-W14- aus- und einbauen

Hinweis

• Da die Make-up-Spiegel-Beleuchtung mit LED bestückt ist, muss bei einem Defekt die Leuchte komplett ersetzt werden.
• Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.

Ausbauen

- Sonnenblende nach vorn schwenken.

Vorsicht!

Gefahr der Beschädigung von Bauteiloberflächen.

Wenn ein Hebelwerkzeug angesetzt wird, muss das Bauteil im Sichtbereich mit handelsüblichem Klebeband abgeklebt werden.

- Mit einem flachen Schraubendreher die Beleuchtung -1- für Make-up-Spiegel an der Aussparung -Pfeil- vorsichtig abhebeln.

- Elektrische Steckverbindung trennen und die Make-up-Spiegel-Beleuchtung entnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Beleuchtung für Make-up-Spiegel in die Öffnung einsetzen und auf der Gegenseite verrasten.

Lampe für Innenleuchte vorn -W1- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-

Hinweis

• Die Lampe für Innenleuchte vorn -WX1- und die Lampe für Leseleuchte Beifahrerseite -W13- sind dasselbe Bauteil.
• Bei einer defekten Innenleuchte vorn -WX1- bzw. Leseleuchte Beifahrerseite -W13- muss die Streuscheibe ersetzt werden.

Ausbauen

Vorsicht!

Gefahr der Beschädigung von Bauteiloberflächen.

Wenn ein Hebelwerkzeug angesetzt wird, muss das Bauteil im Sichtbereich mit handelsüblichem Klebeband abgeklebt werden.

- Streuscheibe in den mit -Pfeilen- markierten Bereichen mit dem Demontagekeil -3409- von der Innenleuchte vorn -W1- abhebeln.

- Elektrische Steckverbindungen trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Lampe für Innenleuchte hinten -W43- aus- und einbauen

Lampe für Innenleuchte hinten -W43- aus- und einbauen, mit Glühlampen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-

Hinweis

Die Lampen für Innenleuchte hinten -W43- und die Lampen für Leseleuchte hinten links -W11- und Leseleuchte hinten rechts -W12- sind jeweils dasselbe Bauteil.

Ausbauen

- Streuscheibe -3- für Innenleuchte hinten -W43- mit dem Demontagekeil -3409- abhebeln.

- Lampe -1- in Pfeilrichtung -A- aus der Fassung -2- herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Vorsicht!

Gefahr der Beschädigung der Leuchte.

• Glaskolben der Glühlampe nicht mit bloßen Fingern anfassen. Die Finger hinterlassen Fettspuren auf dem Glaskolben, die beim Einschalten der Glühlampe verdampfen und den Glaskolben trüben.
• Zum Einsetzen der Glühlampen z. B. saubere Stoffhandschuhe verwenden.

Lampe für Innenleuchte hinten -W43- aus- und einbauen, in LED-Technik

Hinweis

• Die Lampen für Innenleuchte hinten -W43- und die Lampen für Leseleuchte hinten links -W11- und Leseleuchte hinten rechts -W12- sind jeweils dasselbe Bauteil.
• Bei einer defekten Innenleuchte hinten -W43- muss die komplette Innenleuchte ersetzt werden.

- Innenleuchte hinten -W43- aus- und einbauen "Innenleuchte hinten -WX2- aus- und einbauen".

Lampe für Leseleuchte hinten -W11-/-W12- aus- und einbauen

Hinweis

Die Lampe für Leseleuchte hinten -W11- und die Lampe für Innenleuchte hinten -W43- sind dasselbe Bauteil.

- Lampe für Leseleuchte hinten -W11-/-W12- aus- und einbauen.
