VW Passat Reparaturanleitung: Anschluss für externe Multimediageräte

Anschluss für externe Multimediageräte aus- und einbauen

Anschluss für externe Multimediageräte aus- und einbauen, im Ablagefach Mittelkonsole vorn

Hinweis

• Der Anschluss für externe Multimediageräte ist am Steuergerät für Informationselektronik 1 -J794- oder am USB-Verteiler -R293- (je nach Fahrzeugausstattung) angeschlossen.

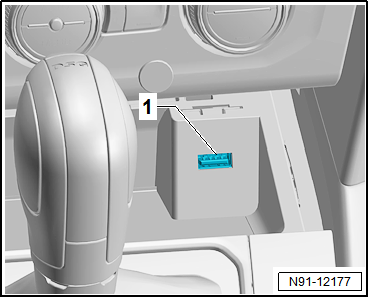

• Der Anschluss für externe Multimediageräte -1- (USB-Buchse) befindet sich im Ablagefach Mittelkonsole vorn.
• Die Fehlersuche erfolgt über die Geführte Fehlersuche → Fahrzeugdiagnosetester.

Ausbauen

- Zündung und alle elektrischen Verbraucher ausschalten.

- Zündschlüssel außerhalb des Fahrzeuges ablegen, sodass ein ungewolltes Einschalten der Zündung vermieden wird.

- Einsatz Mittelkonsole ausbauen → Karosserie-Montagearbeiten Innen;

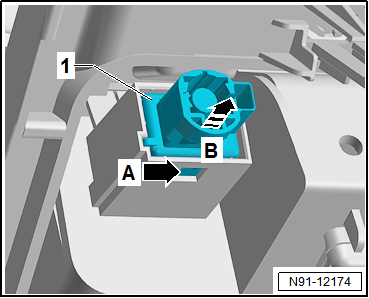

- Verrastung -Pfeil A- am USB-Anschluss -1- entriegeln.

- USB-Anschluss -1- in -Pfeilrichtung B- herausziehen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anschluss für externe Multimediageräte aus- und einbauen, im Ablagefach der Armlehne vorn

Hinweis

• Der Anschluss für externe Multimediageräte ist am Steuergerät für Informationselektronik 1 -J794- oder am USB-Verteiler -R293- (je nach Fahrzeugausstattung) angeschlossen.
• Der Anschluss für externe Multimediageräte -1- befindet sich im Ablagefach Armlehen vorn.
• Es werden entsprechende Adapterleitungen benötigt → Betriebsanleitung.
• Die Fehlersuche erfolgt über die Geführte Fehlersuche → Fahrzeugdiagnosetester.

Den Anschluss für externe Multimediageräte gibt es in mehreren Varianten:

• USB
• AUX-In - USB

Am Anschluss für externe Multimediageräte können verschiedene externe Audioquellen angeschlossen werden:

• iPod
• MP3-Player
• USB-Stick

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-

Ausbauen

- Zündung und alle elektrischen Verbraucher ausschalten.

- Zündschlüssel außerhalb des Fahrzeuges ablegen, sodass ein ungewolltes Einschalten der Zündung vermieden wird.

Vorsicht!

Gefahr der Beschädigung von Bauteiloberflächen.

Wenn ein Hebelwerkzeug angesetzt wird, muss das Bauteil im Sichtbereich mit handelsüblichem Klebeband abgeklebt werden.

- Armlehne vorn der Mittelkonsole hochklappen.

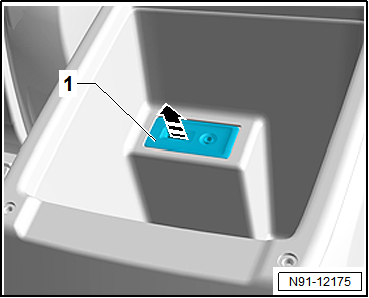

- Anschluss für externe Multimediageräte -1- mit dem Demontagekeil -3409- vorsichtig nach oben aus dem Ablagefach heraushebeln.

- Anschluss für externe Multimediageräte -1- so weit aus dem Ablagefach herausziehen, bis die Steckverbindungen zugänglich sind.

- Steckverbindungen am Anschluss für externe Multimediageräte entriegeln und trennen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

USB-Verteiler -R293- aus- und einbauen

Ausbauen

- Zündung und alle elektrischen Verbraucher ausschalten.

- Zündschlüssel außerhalb des Fahrzeuges ablegen, sodass ein ungewolltes Einschalten der Zündung vermieden wird.

- Verkleidung Mittelkonsole Fußraum auf der linken Seite ausbauen → Karosserie-Montagearbeiten Innen;

- Die beiden Steckverbindungen am USB-Verteiler -R293- vom Fußraum vorn links aus entriegeln und trennen.

- Verkleidung Mittelkonsole Fußraum auf der rechten Seite ausbauen → Karosserie-Montagearbeiten Innen;

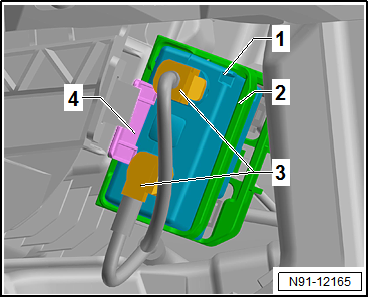

- Steckverbindungen -3- am USB-Verteiler -R293--1- vom Fußraum vorn rechts aus entriegeln und trennen.

- Verrastung -4- am Halter -2- für USB-Verteiler -R293--1- entriegeln.

- Gleichzeitig den USB-Verteiler -R293--1- aus dem Halter -2- herausziehen und entnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
