VW Passat Reparaturanleitung: Stand-/Zusatzheizung

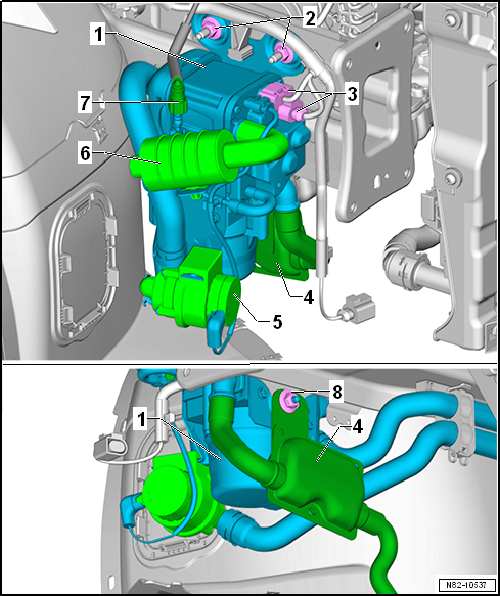

Einbauorteübersicht - Stand-/Zusatzheizung

1. Stand-/Zusatzheizung
   • mit Steuergerät für Zusatzheizung -J364-
   • ausbauen
2. Mutter
   • 20 Nm
3. Elektrische Steckverbindungen
4. Abgasanlage
   • aus- und einbauen
5. Umwälzpumpe -V55-
   • aus- und einbauen
6. Luftansauggeräuschdämpfer
   • aus- und einbauen
7. Kraftstoffleitung mit Schnellverschluss
8. Mutter
   • 20 Nm

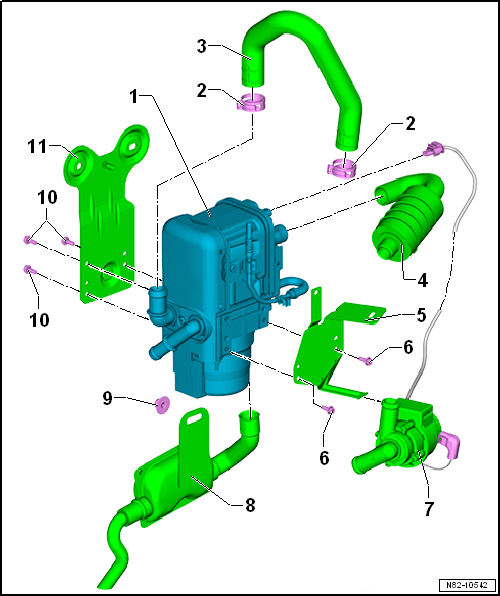

Montageübersicht - Stand-/Zusatzheizung Anbauteile

1. Stand-/Zusatzheizung
2. Klemmschelle
3. Kühlmittelschlauch
4. Luftansauggeräuschdämpfer
   • aus- und einbauen
5. Halter für Umwälzpumpe -V55- und Ansaugluftgeräuschdämpfer
6. Schrauben
   • für Halter für Umwälzpumpe -V55- und Ansaugluftgeräuschdämpfer
   • 8 Nm
7. Umwälzpumpe -V55-
   • aus- und einbauen
8. Abgasanlage
   • aus- und einbauen
9. Mutter
   • für Abgasschalldämpfer
   • 20 Nm
10. Schrauben
    • 8 Nm
11. Halter für Stand-/Zusatzheizung
    • aus- und einbauen

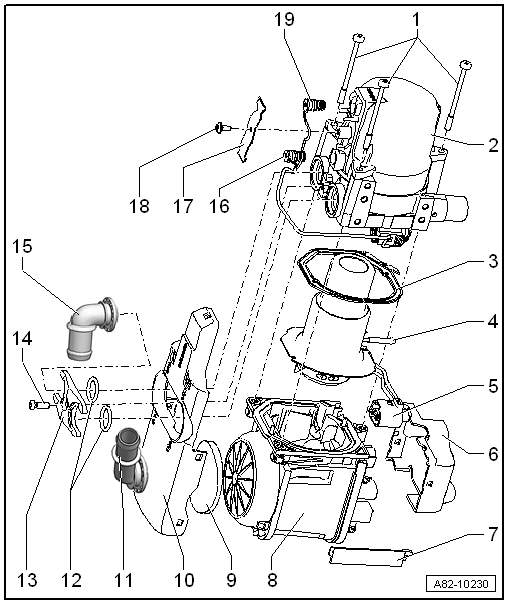

Montageübersicht - Stand-/Zusatzheizung innen

1. Schrauben
   • 7 Nm
2. Wärmetauscher
   • aus- und einbauen
3. Dichtung
   • muss nach jedem Öffnen ersetzt werden
   • Einbaulage beachten
4. Brennrohr
   • aus- und einbauen
5. Glühkerze mit Flammenüberwachung -Q8-
   • auf richtigen Sitz achten
   • aus- und einbauen
6. Deckel für Steuergerät für Zusatzheizung -J364-
   • aus- und einbauen
7. Abdeckung
8. Steuergerät für Zusatzheizung -J364- mit Verbrennungsluftgebläse -V6-

Hinweis

Das Steuergerät für Zusatzheizung -J364- und das Verbrennungsluftgebläse -V6- mit dem Gehäuse ist ein nicht zerlegbares Bauteil. Grund: Abdichtung zwischen Steuergerät für Zusatzheizung -J364- und Gehäuse.

9. Geräuschdämpfung
10. Abdeckung
    • aus- und einbauen
11. Wasserstutzen
    • Einbaulage vor dem Abbauen markieren
12. Dichtringe
    • ersetzen
13. Halteplatte
14. Schraube
    • 4 Nm
15. Wasserstutzen
    • Einbaulage vor dem Abbauen markieren
16. Temperaturfühler -G18-
    • aus- und einbauen
17. Haltefeder
18. Schraube
    • 4 Nm
19. Überhitzungsfühler -G189-
    • aus- und einbauen

Stand-/Zusatzheizung aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

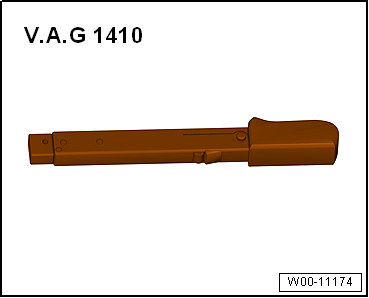

• Drehmomentschlüssel -V.A.G 1410- (4-20 Nm)

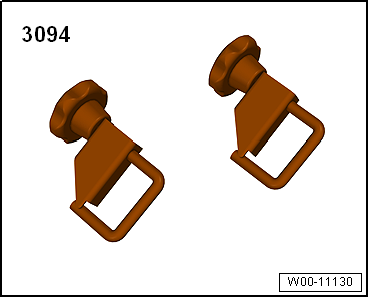

• Schlauchklemmen bis 25 mm -3094-

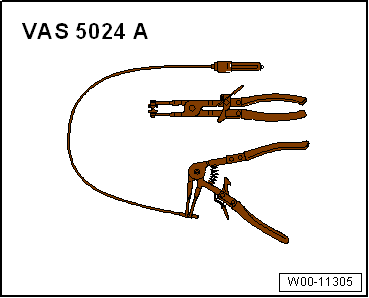

• Zange für Federbandschellen -VAS 5024A-

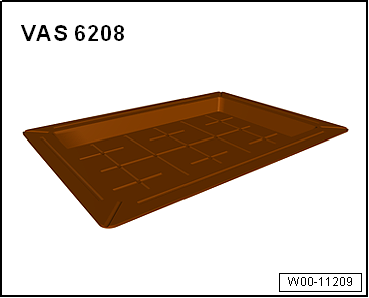

• Auffangwanne für Werkstattkräne -VAS 6208-
• Fahrzeugdiagnosetester

Hinweis

• An der Stand-/Zusatzheizung ist ein Typschild befestigt. Dieses Typschild gibt Auskunft, welche Ausführung im Fahrzeug eingebaut ist
• Nach Öffnen des Kühlmittelkreislaufs ist der Kühlmittelkreislauf zu entlüften
• Bei warmem Motor steht das Kühlsystem unter Druck. Vor Reparaturen gegebenenfalls Druck und Temperatur abbauen
• Die Stand-/Zusatzheizung muss nach dem Lösen, mit einem Schweißdraht an der Karosserie befestigt werden. Somit werden Beschädigungen der Kühlmittelschläuche vermieden
• Wird die Stand-/Zusatzheizung ersetzt, ist vorher der → Fahrzeugdiagnosetester anzuschließen und unter den Geführten Funktionen die Funktion "Heizgerät ersetzen" aufzurufen

Ausbauen

Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:

- → Fahrzeugdiagnosetester Anschließen und unter den Funktionen "Geführte Fehlersuche" oder "Geführte Funktionen" die Funktion "Heizgerät ersetzen" aufzurufen.

Hinweis

Falls möglich, werden über diese Funktion bestimmte Einstellungen und Anpassungen der zu ersetzenden Stand-/Zusatzheizung ausgelesen und abgespeichert. Diese Werte können dann für die neu einzubauende Stand-/Zusatzheizung gespeichert und wieder eingespielt werden → Fahrzeugdiagnosetester in den Funktionen "Geführte Fehlersuche" oder "Geführte Funktionen".

- Elektrische Verbraucher ausschalten.

- Zündung ausschalten.

- Zündschlüssel abziehen.

Hinweis

Alle Kabelbinder und sonstigen Befestigungen des elektrischen Leitungsstrangs, die beim Ausbau der Stand-/Zusatzheizung gelöst oder aufgeschnitten werden, sind beim Einbau an der gleichen Stelle wieder anzubauen.

- Geräuschdämpfung vorn ausbauen → Karosserie-Montagearbeiten Außen.

- Radhausschale vorn rechts ausbauen → Karosserie-Montagearbeiten Außen.

- Bei Fahrzeugen mit LED-Scheinwerfer, Scheinwerfer ausbauen → Elektrische Anlage.

Verbrennungsgefahr durch heiße Abgasanlage. Verbrennungen der Hände und anderer Körperteile möglich.Abgasanlage abkühlen lassen.

- Abgasanlage der Stand-/Zusatzheizung abbauen.

- Auffangwanne unterstellen.

Bei warmem Motor steht das Kühlsystem unter Überdruck. Verbrühungsgefahr durch heißen Dampf und heißes Kühlmittel. Verbrühungen der Haut und anderer Körperteile möglich.Schutzhandschuhe tragen.Schutzbrille tragen.Überdruck abbauen: Verschlussdeckel für Kühlmittelausgleichsbehälter mit Lappen abdecken und vorsichtig öffnen.

Weitere Sicherheitsmaßnahmen für Arbeiten am Kühlsystem.

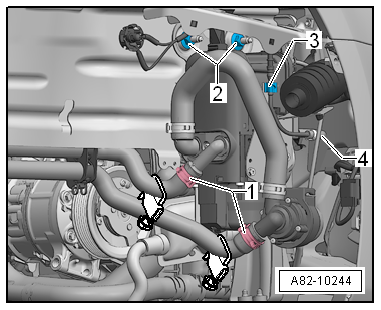

- Kühlmittelschläuche mit Schlauchklemmen bis 25 mm -3094- abklemmen, Federbandschellen -1- lösen und Kühlmittelschläuche von den Kühlmittelrohren abziehen.

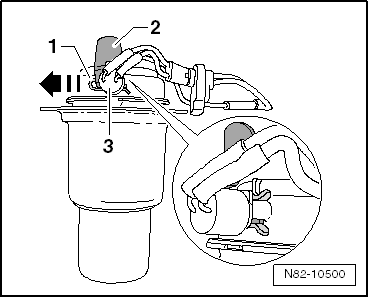

- Kraftstoffleitung am Clip -3- ausclipsen.

Hinweis

Sicherheitsmaßnahmen bei Arbeiten an der Kraftstoffversorgung beachten und → Rep.-Gr.00.

Das Kraftstoffsystem steht unter Druck.Verletzungsgefahr durch herausspritzenden Kraftstoff.Schutzbrille tragen.Schutzhandschuhe tragen.Druck abbauen: Sauberen Lappen um Verbindungsstelle legen und Verbindungsstelle vorsichtig öffnen.

- Kraftstoffleitung -4- von der Stand-/Zusatzheizung ausclipsen und am Schnellverschluss trennen. Kraftstoffleitungen mit geeigneten Stopfen verschließen.

- Befestigungsmuttern -2- losschrauben und Stand-/Zusatzheizung vom Längsträger abnehmen.

- Stand-/Zusatzheizung vorsichtig nach hinten schwenken und zuerst die Steckverbindung -1- (6-polig) entriegeln, um Überspannungen an den Steckern zu verhindern.

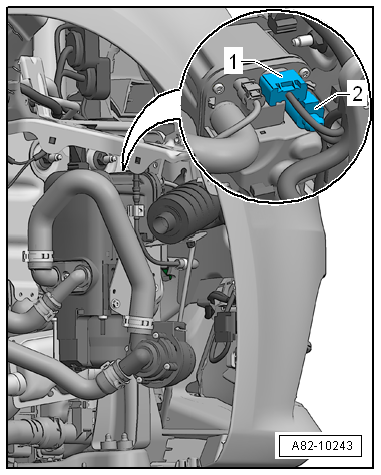

- Steckverbindung -2- entriegeln und Stand-Zusatzheizung abnehmen und vorsichtig ablegen.

Einbauen

Hinweis

• Bei allen Montagearbeiten, insbesondere im Motorraum auf Grund der engen Bauverhältnisse, beachten Sie bitte Folgendes:
• Leitungen aller Art (z. B. für Kraftstoff, Kühl- und Kältemittel) und elektrische Leitungen so verlegen, dass die ursprüngliche Leitungsführung wiederhergestellt wird.
• Auf ausreichenden Freigang zu allen beweglichen oder heißen Bauteilen achten.

Hinweis

Wird die Stand-/Zusatzheizung ersetzt, ist vor der ersten Inbetriebnahme ein → Fahrzeugdiagnosetester anzuschließen und unter der Funktion "Geführte Fehlersuche" sind verschiedene Einstellungen vorzunehmen (z. B. "Leitungsbefüllung").

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

- Stand-/Zusatzheizung einbauen, Kühlmittelschläuche aufstecken, sichern - Schlauchklemmen bis 25 mm -3094-"NICHT" öffnen.

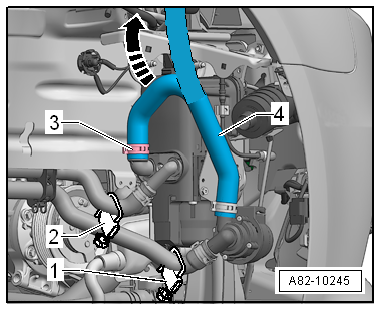

- Klemmschelle -3- öffnen und Schlauch -4- senkrecht nach oben halten.

- Schlauchklemme -2- öffnen bis Kühlmittel aus der Stand-/Zusatzheizung austritt.

- Schlauchklemme -2- schließen.

- Schlauchschelle -1- öffnen bis Kühlmittel aus dem Kühlmittelschlauch -4- austritt.

- Schlauchklemme -1- schließen.

- Schlauch -4- anbauen und Schlauchklemmen bis 25 mm -3094- abbauen.

- Kühlmittelkreislauf der Stand-/Zusatzheizung entlüften.

Hinweis

Ist bei der Montage mehr Luft ins Kühlsystem gelangt, ist der gesamte Kühlmittelkreislauf zu entlüften.

- Ereignisspeicher abfragen und Einträge löschen → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche".

- Stand-/Zusatzheizung starten und für mindestens 10 Minuten in Volllast betreiben, um ein vollständiges Entlüften der Kraftstoffleitung zu gewährleisten und die Funktion der Stand-/Zusatzheizung zu prüfen.

- Schalttafelausströmer auf maximale Heizleistung stellen.

Anzugsdrehmoment

• "Montageübersicht - Stand-/Zusatzheizung Anbauteile"
• Geräuschdämpfung; Montageübersicht - Geräuschdämpfung → Karosserie-Montagearbeiten Außen
• Radhausschale; Radhausschale aus- und einbauen → Karosserie-Montagearbeiten Außen

Stand-/Zusatzheizung zerlegen und zusammenbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1410- (4...20 Nm)

• Schlauchklemmen bis 25 mm -3094-

• Zange für Federbandschellen -VAS 5024A-

• Auffangwanne für Werkstattkräne -VAS 6208-

- Stand-/Zusatzheizung ausbauen.

- Abdeckungen ausbauen.

- Halter für Umwälzpumpe -V55- und Luftansauggeräuschdämpfer ausbauen.

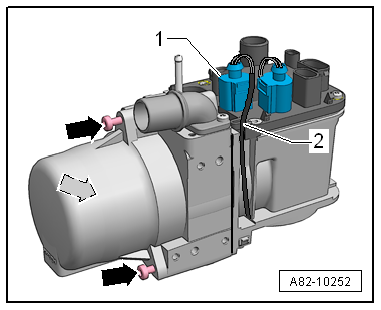

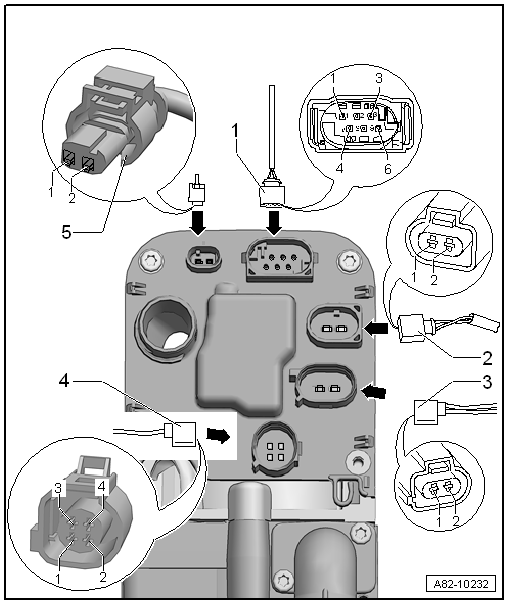

- Verrastung am Stecker -1- lösen und Stecker abziehen.

- Leitung aus Leitungsklemme -2- lösen.

- Schrauben -Pfeile- herausdrehen und Wärmetauscher vom Gebläsegehäuse in axiale Richtung der Verschraubung abziehen.

- Wärmetauscher innen und außen reinigen.

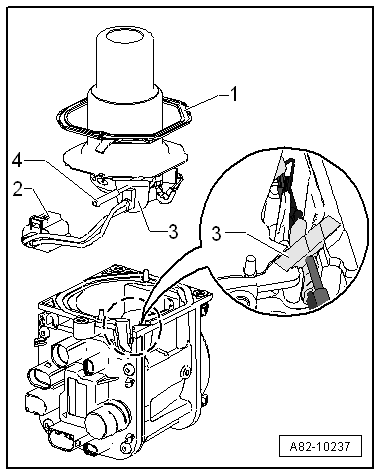

Brennereinheit zerlegen und zusammenbauen

Zusammenbauen

- Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmoment

• "Montageübersicht - Stand-/Zusatzheizung Anbauteile"

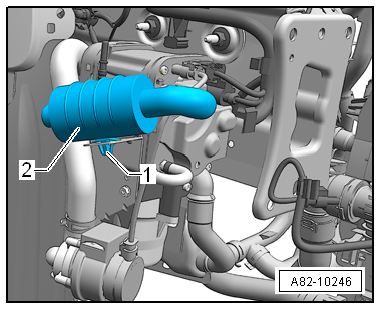

Luftansauggeräuschdämpfer aus- und einbauen

Ausbauen

- Elektrische Verbraucher ausschalten.

- Stand-/Zusatzheizung und Zündung ausschalten.

- Radhausschale vorn rechts Vorderteil ausbauen → Karosserie-Montagearbeiten Außen.

- Spreizclip -1- zusammendrücken und Luftansauggeräuschdämpfer -2- vom Alurohr herausdrehen. Alurohr vom Stutzen der Stand-/Zusatzheizung abdrehen.

Einbauen

- Der Einbau erfolgt in umgekehrter Reihenfolge.

- Spreizclip -1- des Luftansauggeräuschdämpfers -2- in Halter bis zur Verrastung einschieben.

Hinweis

• Der Luftansauggeräuschdämpfer darf nicht am Gehäuse der Stand-/Zusatzheizung anliegen.
• Alurohr nicht knicken oder zusammendrücken.

Anzugsdrehmoment

Radhausschale; Radhausschale aus- und einbauen → Karosserie-Montagearbeiten Außen.

Umwälzpumpe -V55- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Schlauchklemmen bis 25 mm -3094-

• Zange für Federbandschellen -VAS 5024A-

• Auffangwanne für Werkstattkräne -VAS 6208-

Ausbauen

- Elektrische Verbraucher ausschalten.

- Stand-/Zusatzheizung und Zündung ausschalten.

- Radhausschale vorn rechts Vorderteil ausbauen → Karosserie-Montagearbeiten Außen.

- Kühlmittelschläuche mit Schlauchklemmen bis 25 mm -3094- abklemmen.

Bei warmem Motor steht das Kühlsystem unter Überdruck. Verbrühungsgefahr durch heißen Dampf und heißes Kühlmittel. Verbrühungen der Haut und anderer Körperteile möglich.Schutzhandschuhe tragen.Schutzbrille tragen.Überdruck abbauen: Verschlussdeckel für Kühlmittelausgleichsbehälter mit Lappen abdecken und vorsichtig öffnen.

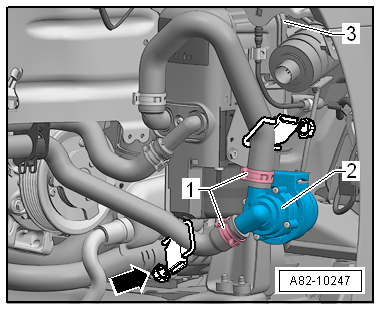

- Klemmschellen -1- lösen und Kühlmittelschläuche von der Umwälzpumpe -V55--2- abziehen.

- Steckerverbindung -3- der Umwälzpumpe -V55--2- an der Stand-/Zusatzheizung oder an der Umwälzpumpe -V55- trennen (abhängig von der Ausführung).

- Umwälzpumpe -V55--2- vom Halter abziehen.

Einbauen

- Umwälzpumpe -V55--2- auf Halter aufschieben.

- Steckerverbindung -3- der Umwälzpumpe -V55--2- an der Stand-/Zusatzheizung oder der Umwälzpumpe -V55- aufstecken (abhängig von der Ausführung). Auf sichere Verrastung achten.

- Unteren Kühlmittelschlauch anbauen.

- Untere Schlauchklemmen bis 25 mm -3094--Pfeil- so lang öffnen bis Kühlmittel am oberen Rand der Umwälzpumpe -V55- ansteht.

- Oberen Kühlmittelschlauch anbauen.

- Auf korrekte Kabelverlegung und trockene Stecker achten.

Der restliche Einbau erfolgt in umgekehrter Reihenfolge.

- Wurde die Umwälzpumpe -V55- ersetzt so ist mit dem → Fahrzeugdiagnosetester über die Geführte Funktionen der Betriebsstundenzähler der Umwälzpumpe -V55- auf null zusetzen.

- Ereignisspeicher abfragen und Einträge löschen → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche".

- Ist bei der Montage mehr Luft ins Kühlsystem gelangt, ist der Kühlmittelkreislauf zu entlüften.

- Stand-/Zusatzheizung starten und für mindestens 10 Minuten in Volllast betreiben, um ein vollständiges Entlüften der Kraftstoffleitung zu gewährleisten und die Funktion der Stand-/Zusatzheizung zu prüfen.

Anzugsdrehmoment

Radhausschale; Radhausschale aus- und einbauen → Karosserie-Montagearbeiten Außen.

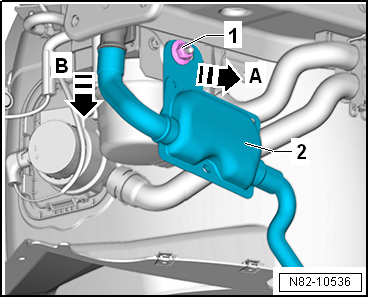

Abgasanlage aus- und einbauen

Ausbauen

Verbrennungsgefahr durch heiße Abgasanlage. Verbrennungen der Hände und anderer Körperteile möglich.Abgasanlage abkühlen lassen.

- Elektrische Verbraucher ausschalten.

- Stand-/Zusatzheizung und Zündung ausschalten.

- Geräuschdämpfung vorn ausbauen → Karosserie-Montagearbeiten Außen.

- Ladeluftschlauch (abhängig von der Motorvariante) ausbauen.

- Befestigungsmutter -1- von der Abgasanlage -2- losschrauben.

- Abgasanlage -2- in -Pfeilrichtung A- vom Gewindebolzen der Befestigungsmutter -1- abnehmen.

- Abgasanlage -2- in -Pfeilrichtung B- vom Heizgerät abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge dabei ist Folgendes zu beachten:

Hinweis

• Die Abgasanlage wird im Heizbetrieb sehr heiß.
• Abgasanlage mit ausreichend Abstand zu elektrischen Leitungen verlegen.

Anzugsdrehmoment

• "Montageübersicht - Stand-/Zusatzheizung Anbauteile"
• Geräuschdämpfung; Montageübersicht - Geräuschdämpfung → Karosserie-Montagearbeiten Außen
• Ladeluftsystem; Montageübersicht - Ladeluftsystem

Halter Stand-/Zusatzheizung aus- und einbauen

Ausbauen

- Elektrische Verbraucher ausschalten.

- Stand-/Zusatzheizung und Zündung ausschalten.

- Stand-/Zusatzheizung ausbauen.

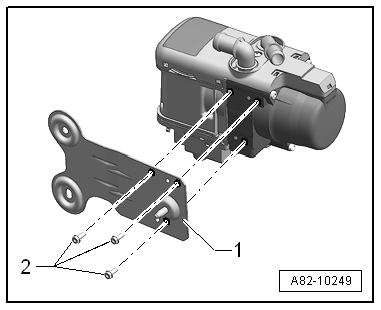

- Schrauben -2- herausdrehen und Halter -1- abnehmen.

Einbauen

- Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmoment

• "Montageübersicht - Stand-/Zusatzheizung Anbauteile"

Abdeckungen für Steuergerät für Zusatzheizung -J364- aus- und einbauen

Ausbauen

- Elektrische Verbraucher ausschalten.

- Stand-/Zusatzheizung und Zündung ausschalten.

- Stand-/Zusatzheizung ausbauen.

- Stand-/Zusatzheizung soweit zerlegen, bis die Zugänglichkeit für die Abdeckungen für Steuergerät für Zusatzheizung -J364- gewährleistet ist.

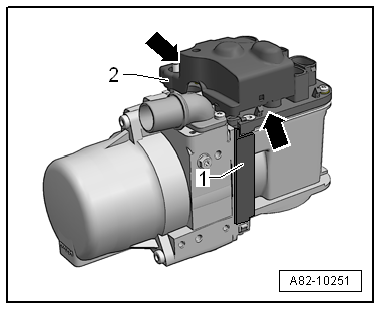

- Kabelabdeckung -1- vom Gebläsegehäuse abnehmen.

- Abdeckungen für Steuergerät für Zusatzheizung -J364--2- ausclipsen -Pfeile- und abnehmen.

- Heizgerät zerlegen.

- Glühkerze mit Flammenüberwachung -Q8- aus- und einbauen.

- Temperaturfühler -G18- und Überhitzungsfühler -G189- aus- und einbauen.

Einbauen

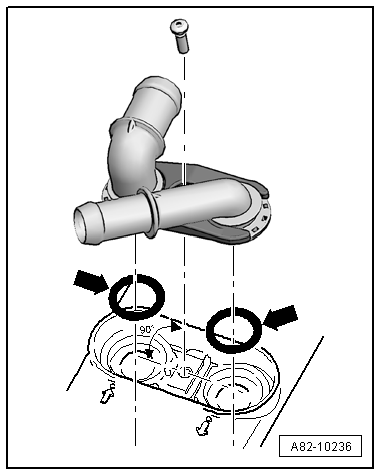

- Dichtringe erneuern.

- Dichtringe -Pfeile- auf Beschädigung und richtigen Sitz prüfen.

- Dichtflächen auf Verschmutzung oder Beschädigung prüfen.

- Dichtringe zum Einbau der Abdeckung leicht mit Kühlmittel benetzen.

- Der restliche Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmoment

• "Montageübersicht - Stand-/Zusatzheizung Anbauteile"

Glühkerze mit Flammenüberwachung -Q8- aus- und einbauen

Ausbauen

- Stand-/Zusatzheizung zerlegen und zusammenbauen.

- Haltefeder -1- in -Pfeilrichtung- herausziehen.

- Halteblech -2- abnehmen.

- Glühkerze mit Flammenüberwachung -Q8--3- herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Hinweis

Einbaulage der Haltefeder -1- und dem Halteblech -2- beachten.

Anzugsdrehmoment

• "Montageübersicht - Stand-/Zusatzheizung Anbauteile"

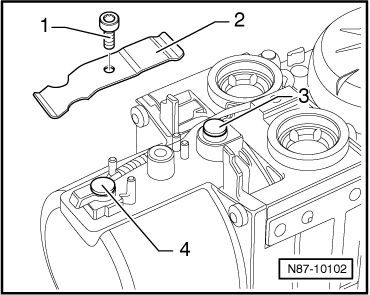

Temperaturfühler -G18- und Überhitzungsfühler -G189- aus- und einbauen

Ausbauen

- Stand-/Zusatzheizung zerlegen und zusammenbauen.

- Schraube -1- (4 Nm) herausdrehen und Haltefeder -2- abnehmen.

- Temperaturfühler -G18--3- und Überhitzungsfühler -G189--4- mit einer Spitzzange herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

- Dichtungen erneuern.

- Dichtflächen prüfen und ggf. reinigen.

- Vor dem Einsetzen der Fühler die Dichtungen mit Kühlmittel benetzen.

- Beim Zusammenbau auf richtige Lage der Haltefeder -2- achten.

Hinweis

Die Fühler sind nicht einzeln austauschbar.

Anzugsdrehmoment

• "Montageübersicht - Stand-/Zusatzheizung Anbauteile"

Steckerbelegung der Stand-/Zusatzheizung

1. Steckverbindung 6- polig
   • Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
2. Steckverbindung 2- polig
   • Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
3. Steckverbindung 2- polig
   • Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
4. Steckverbindung 4- polig
   • Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
5. Steckverbindung 2- polig
   • Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.

Brennereinheit zerlegen und zusammenbauen

Zerlegen

- Stand-/Zusatzheizung ausbauen.

- Stand-/Zusatzheizung zerlegen.

- Dichtung -1- vom Gebläsegehäuse abnehmen.

- Steckverbindung -2- entriegeln und abnehmen.

- Tülle -3- mit geringem Druck auf das Brennstoffrohr -4- aus dem Gebläsegehäuse ziehen und dabei die Brennereinheit in senkrechte Richtung nach oben abheben.

Zusammenbauen

Dichtung -1- und Tülle -3- erneuern.

- Dichtflächen prüfen und ggf. reinigen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

- Auf korrekte Lage der Dichtung -1- und sichere Verrastung der Steckverbindung -2- achten.

Hinweis

Auf korrekte Lage der Dichtung -1- und sichere Verrastung der Steckverbindung -2- achten, um einen Kurzschluss an den Anschlussleitungen zur Glühkerze mit Flammenüberwachung -Q8- zu verhindern.

Anzugsdrehmoment

• "Montageübersicht - Stand-/Zusatzheizung Anbauteile"

Steuergerät für Zusatzheizung -J364- mit Verbrennungsluftgebläse -V6- aus- und einbauen

Ausbauen

- Brennereinheit zerlegen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Dichtung -1- und Tülle -3- erneuern.

- Dichtflächen prüfen und ggf. reinigen.

- Auf korrekte Lage der Dichtung -1- und sichere Verrastung der Steckverbindung -2- achten.

Hinweis

Auf korrekte Lage der Dichtung -1- und sichere Verrastung der Steckverbindung -2- achten, um einen Kurzschluss an den Anschlussleitungen zur Glühkerze mit Flammenüberwachung -Q8- zu verhindern.

Anzugsdrehmoment

• "Montageübersicht - Stand-/Zusatzheizung Anbauteile"
