VW Passat Reparaturanleitung: Tankklappeneinheit

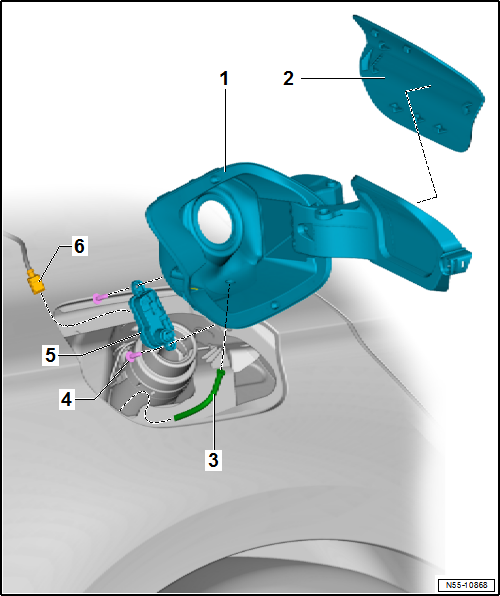

Montageübersicht - Tankklappeneinheit

1. Tankklappeneinheit
   • aus- und einbauen
2. Tankklappe
   • aus- und einbauen
3. Wasserablaufschlauch
   • zwischen Radhaus und Radhausschale verlegt
4. Schraube
   • 2 Stück
   • 1,5 Nm
5. Stellelement
   • aus- und einbauen
6. Elektrische Steckverbindung

Tankklappeneinheit aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

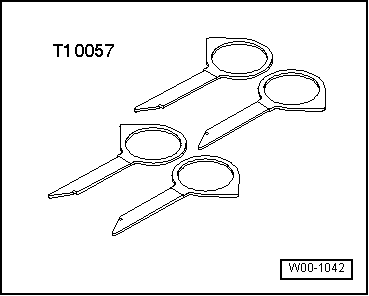

• Entriegelungswerkzeug für Radio -T10057-

Ausbauen

- Tankdeckel abschrauben.

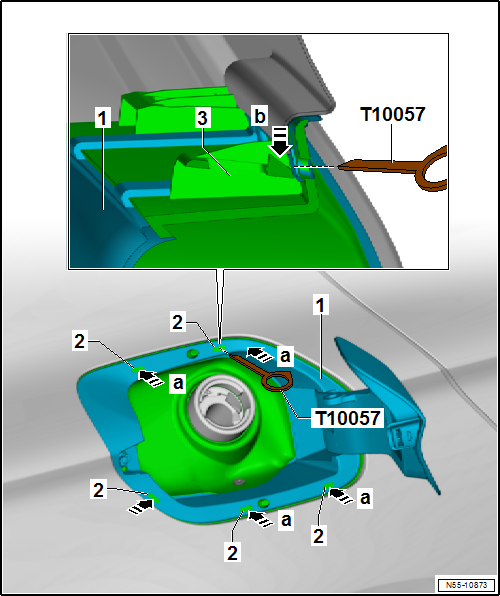

- Mit dem Entriegelungswerkzeug für Radio -T10057- die Tankklappeneinheit an den markierten Stellen -2- durchstoßen -Pfeile a-.

- Durch diese Öffnungen -2- das Entriegelungswerkzeug für Radio -T10057- bis zur Einkerbung einführen.

Die Rasthaken -3- werden entriegelt -Pfeil b-.

Hinweis

Es ist darauf zu achten -Pfeil c-, das die Tankklappe -1- nicht gegen das Seitenteil -2- stößt.

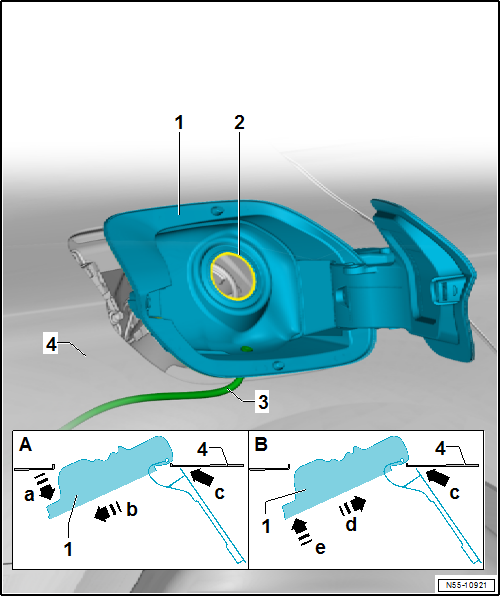

- Gummitülle vom Kraftstoffeinfüllstutzen -2- krempeln.

- Tankklappeneinheit -1- aus dem Seitenteil -4- herausschwenken -Pfeil a-.

- Tankklappeneinheit -1- nach hinten herausziehen -Pfeil b-.

- Wasserablaufschlauch -3- mit aus dem Seitenteil herausführen.

Einbauen

Hinweis

Es ist darauf zu achten -Pfeil c-, das die Tankklappe -1- nicht gegen das Seitenteil -2- stößt.

- Wasserablaufschlauch -3- durch die Öffnung in der Tankklappeneinheit -1- stecken und bis zum Anschlag durchziehen.

- Wasserablaufschlauch -3- in das Seitenteil -4- einschieben.

- Tankklappeneinheit -1- in das Seitenteil einschieben -Pfeil d-.

- Tankklappeneinheit -1- in das Seitenteil schwenken -Pfeil e-, bis die Rasthaken verrasten.

- Manschette -2- über den Einfüllstutzen ziehen.

• Funktionsprüfung der Entriegelungsbauteile durchführen.

Anzugsdrehmomente

• Schraube

Tankklappe aus- und einbauen

Ausbauen

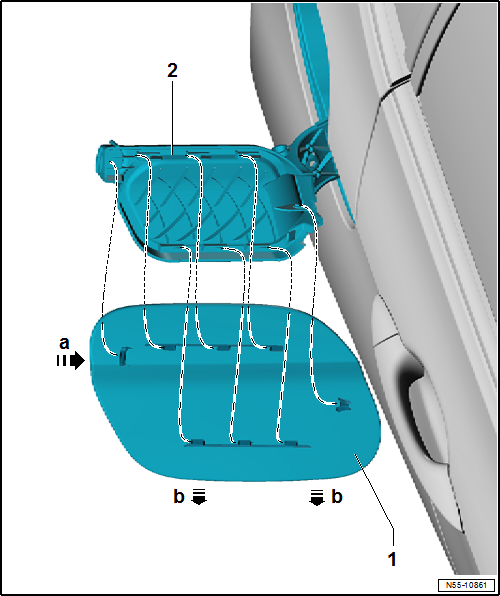

- Tankklappe -1- aus den Verrastungen der Tankklappeneinheit -2- herausdrücken -Pfeil a-.

- Tankklappe abnehmen -Pfeile b-.

Einbauen

- Tankklappe -1- auf die Tankklappeneinheit -2- aufsetzen -Pfeile a-.

- Tankklappe in die Verrastungen der Tankklappeneinheit schieben -Pfeil b-.

Stellelement aus- und einbauen

Ausbauen

- Tankklappeneinheit ausbauen.

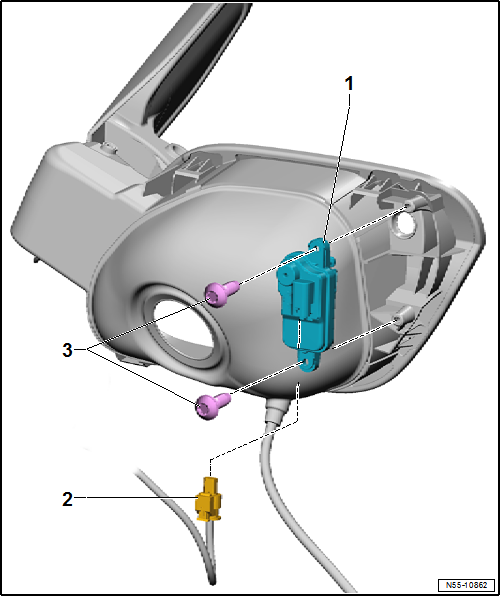

- Elektrische Steckverbindung -2- trennen.

- Schrauben -3- herausdrehen.

- Stellelement -1- von der Tankklappeneinheit abnehmen.

Einbauen

- Elektrische Steckverbindung -2- zusammenfügen.

- Stellelement -1- an die Tankklappeneinheit setzen.

- Schrauben -3- hineindrehen.

- Tankklappeneinheit einbauen
