VW Passat Reparaturanleitung: Kühlergrill/Frontblende

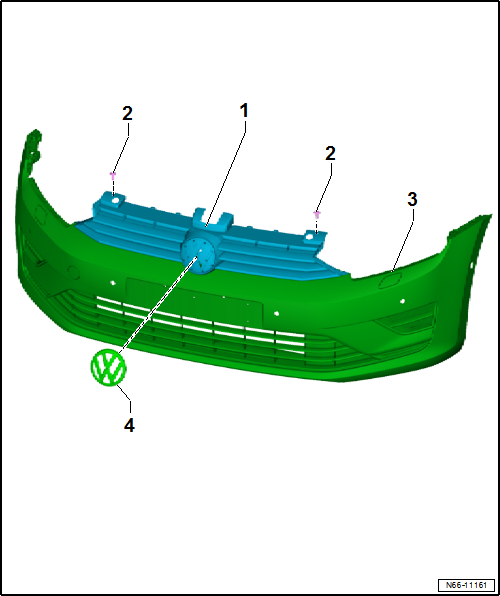

Montageübersicht - Kühlergrill
Hinweis
Je nach Modell gibt es nur optische Unterschiede und verschiedene Ausführungen, Zuordnung → Elektronischer Ersatzteilkatalog "ETKA".
- Kühlergrill
- aus- und einbauen
- verschiedene Ausführungen, Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"
- Schraube
- 4 Stück
- 2 Nm
- Stoßfängerabdeckung
- aus- und einbauen
- Emblem
- aus- und einbauen
Kühlergrill aus- und einbauen

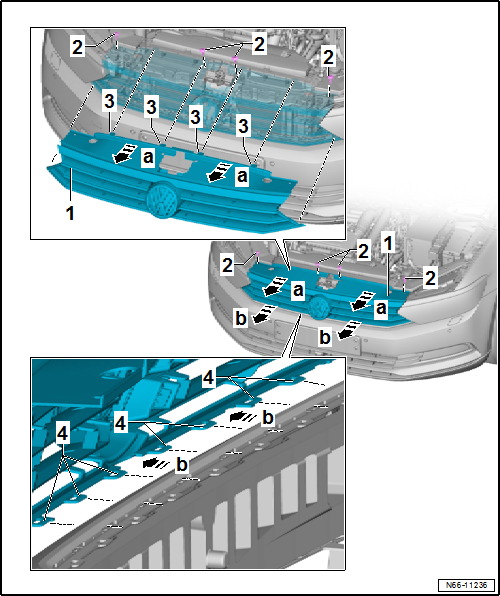

Ausbauen
- Schrauben -2- herausdrehen.
- Kühlergrill -1- oben etwas abziehen -Pfeile a-, damit sich der Kühlergrill aus den Verrastungen -3- löst.
- Kühlergrill -1- aus den Verrastungen -4- der Stoßfängerabdeckung ziehen -Pfeile b-.

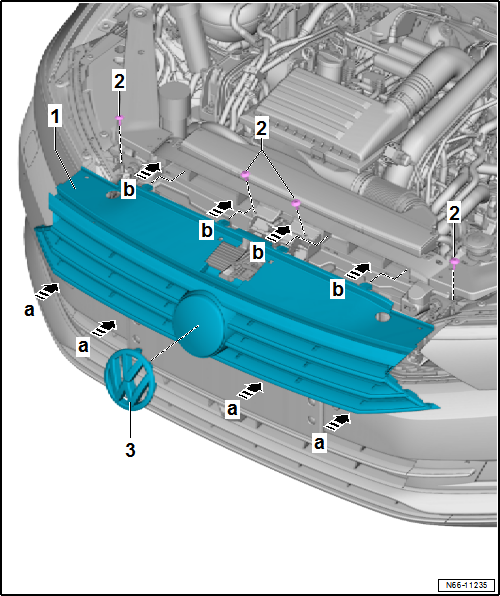

Einbauen
- Kühlergrill -1- in die Stoßfängerabdeckung vorn einführen und ausmitteln.
- Mit leichtem Druck den Kühlergrill -1- in die unteren Verrastungen der Stoßfängerabdeckung eindrücken -Pfeile a-.
- Mit leichtem Druck den Kühlergrill -1- in die oberen Verrastungen der Stoßfängerabdeckung eindrücken -Pfeile b-.
- Schrauben -2- festdrehen.
Anzugsdrehmomente
- "Montageübersicht - Kühlergrill"
