VW Passat Reparaturanleitung: Nahtabdichtung

Nahtabdichtung der Karosserie vorn

Hinweis

• In der Reparatur ist die Nahtabdichtung in ihrer Optik und in der Schichtstärke dem Originalzustand entsprechend wiederherzustellen.
• Um Beschädigungen und Funktionsstörungen zu vermeiden, müssen Dichtnähte im Bereich montageabhängiger Anbauteile glattflächig verstrichen werden.
• Wasserablauflöcher müssen frei bleiben.
• Alle Gewindebolzen und Schweißmuttern mit M-Gewinde sowie alle anderen Bolzen und Anlageflächen für die Montage müssen nach dem Umfang der Abdichtung funktionsfähig sein.
• Das Abdichtmaterial darf nicht auf blanken, sondern nur auf gefüllerten Untergründen aufgetragen werden.

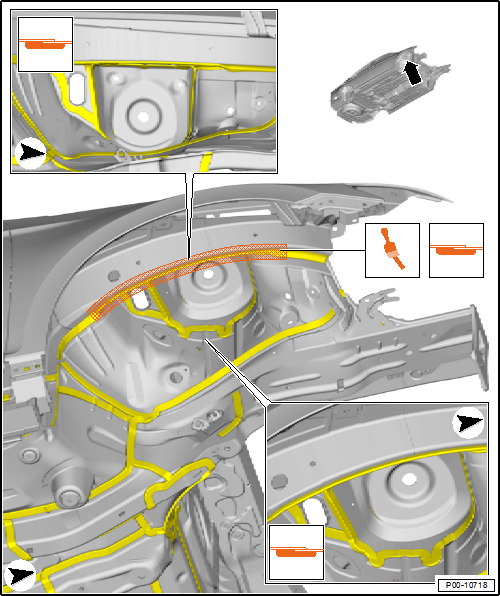

Ansicht Nahtabdichtung Radhaus links, "Limousine und Variant"

- Grobnahtabdichtung

• Bei der Grobnahtabdichtung müssen ein Überstand der Dichtmasse von insgesamt 20 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

- Verstreichen der Abdichtung

• Nach dem Auftragen der Dichtmasse müssen diese gekennzeichneten Bereiche verstrichen werden.

Hinweis

Beim Verstreichen der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden und dass eine ausreichend dicke PVC-Schicht das Blech überdeckt.

Ansicht Nahtabdichtung Radhaus links unten, "Limousine und Variant"

- Grobnahtabdichtung

• Bei der Grobnahtabdichtung müssen ein Überstand der Dichtmasse von insgesamt 8 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

- Verstreichen der Abdichtung

• Nach dem Auftragen der Dichtmasse müssen diese gekennzeichneten Bereiche verstrichen werden.

Hinweis

Beim Verstreichen der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden und dass eine ausreichend dicke PVC-Schicht das Blech überdeckt.

Ansicht Nahtabdichtung Radhaus rechts, "Limousine und Variant"

- Grobnahtabdichtung

• Bei der Grobnahtabdichtung müssen ein Überstand der Dichtmasse von insgesamt 20 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

- Verstreichen der Abdichtung

• Nach dem Auftragen der Dichtmasse müssen diese gekennzeichneten Bereiche verstrichen werden.

Hinweis

Beim Verstreichen der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden und dass eine ausreichend dicke PVC-Schicht das Blech überdeckt.

Ansicht Nahtabdichtung Radhaus rechts unten, "Limousine und Variant"

- Grobnahtabdichtung

• Bei der Grobnahtabdichtung müssen ein Überstand der Dichtmasse von insgesamt 20 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

- Verstreichen der Abdichtung

• Nach dem Auftragen der Dichtmasse müssen diese gekennzeichneten Bereiche verstrichen werden.

Hinweis

Beim Verstreichen der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden und dass eine ausreichend dicke PVC-Schicht das Blech überdeckt.

Ansicht Nahtabdichtung Frontklappe, "Limousine und Variant"

- Feinnahtabdichtung

• Bei der Feinnahtabdichtung müssen ein Überstand der Dichtmasse von mindestens 3 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

- Glätten der Abdichtung

• Nach dem Auftragen der Dichtmasse müssen diese gekennzeichneten Bereiche geglättet werden.

Hinweis

Beim Verstreichen der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden und dass eine ausreichend dicke PVC-Schicht das Blech überdeckt.

Nahtabdichtung der Karosserie Mitte

Hinweis

• In der Reparatur ist die Nahtabdichtung in ihrer Optik und in der Schichtstärke dem Originalzustand entsprechend wiederherzustellen.
• Um Beschädigungen und Funktionsstörungen zu vermeiden, müssen Dichtnähte im Bereich montageabhängiger Anbauteile glattflächig verstrichen werden.
• Wasserablauflöcher müssen frei bleiben.
• Alle Gewindebolzen und Schweißmuttern mit M-Gewinde sowie alle anderen Bolzen und Anlageflächen für die Montage müssen nach dem Umfang der Abdichtung funktionsfähig sein.
• Das Abdichtmaterial darf nicht auf blanken, sondern nur auf gefüllerten Untergründen aufgetragen werden.

Ansicht Nahtabdichtung Dach, Fahrzeuge ohne "Panorama-Schiebedach"

¹⁾ -Linke Seite dargestellt, rechte Seite spiegelbildlich.

- Feinnahtabdichtung

• Bei der Feinnahtabdichtung müssen ein Überstand der Dichtmasse von mindestens 3 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

- Glätten der Abdichtung

• Nach dem Auftragen der Dichtmasse müssen diese gekennzeichneten Bereiche geglättet werden.

Hinweis

Beim Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden und dass eine ausreichend dicke PVC-Schicht das Blech überdeckt.

- Grobnahtabdichtung

• Bei der Grobnahtabdichtung müssen ein Überstand der Dichtmasse von insgesamt 20 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

Ansicht Nahtabdichtung Dach, Fahrzeuge mit "Panorama-Schiebedach"

²⁾ -Linke Seite dargestellt, rechte Seite spiegelbildlich.

- Feinnahtabdichtung

• Bei der Feinnahtabdichtung müssen ein Überstand der Dichtmasse von mindestens 3 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

- Glätten der Abdichtung

• Nach dem Auftragen der Dichtmasse müssen diese gekennzeichneten Bereiche geglättet werden.

Hinweis

Beim Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden und dass eine ausreichend dicke PVC-Schicht das Blech überdeckt.

- Grobnahtabdichtung

• Bei der Grobnahtabdichtung müssen ein Überstand der Dichtmasse von insgesamt 20 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

Ansicht Nahtabdichtung Tür vorn

- Feinnahtabdichtung

• Bei der Feinnahtabdichtung müssen ein Überstand der Dichtmasse von mindestens 3 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

- Abdichten Falzschlaufe

• Nach dem Auftragen der Dichtmasse an einer Falzschlaufe müssen diese gekennzeichneten Bereiche verschlossen werden.

- Verstreichen der Abdichtung

• Nach dem Auftragen der Dichtmasse müssen diese gekennzeichneten Bereiche verstrichen werden.

Hinweis

Beim Verstreichen der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden und dass eine ausreichend dicke PVC-Schicht das Blech überdeckt. Falzschlaufen müssen verschlossen bleiben.

Ansicht Nahtabdichtung Tür hinten

- Feinnahtabdichtung

• Bei der Feinnahtabdichtung müssen ein Überstand der Dichtmasse von mindestens 3 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

- Abdichten Falzschlaufe

• Nach dem Auftragen der Dichtmasse an einer Falzschlaufe müssen diese gekennzeichneten Bereiche verschlossen werden.

- Verstreichen der Abdichtung

• Nach dem Auftragen der Dichtmasse müssen diese gekennzeichneten Bereiche verstrichen werden.

Hinweis

Beim Verstreichen der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden und dass eine ausreichend dicke PVC-Schicht das Blech überdeckt. Falzschlaufen müssen verschlossen bleiben.

Ansicht Nahtabdichtung Stirnwand, "Linkslenker"

- Grobnahtabdichtung

• Bei der Grobnahtabdichtung müssen ein Überstand der Dichtmasse von insgesamt 20 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

- Verstreichen der Abdichtung

• Nach dem Auftragen der Dichtmasse müssen diese gekennzeichneten Bereiche verstrichen werden.

Hinweis

Beim Verstreichen/Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden und dass eine ausreichend dicke PVC-Schicht das Blech überdeckt.

Ansicht Nahtabdichtung Stirnwand, "Rechtslenker"

- Grobnahtabdichtung

• Bei der Grobnahtabdichtung müssen ein Überstand der Dichtmasse von insgesamt 20 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

- Verstreichen der Abdichtung

• Nach dem Auftragen der Dichtmasse müssen diese gekennzeichneten Bereiche verstrichen werden.

Hinweis

Beim Verstreichen/Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden und dass eine ausreichend dicke PVC-Schicht das Blech überdeckt.

Nahtabdichtung Unterboden Mitte

- Grobnahtabdichtung

• Bei der Grobnahtabdichtung müssen ein Überstand der Dichtmasse von insgesamt 20 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

- Verstreichen der Abdichtung

• Nach dem Auftragen der Dichtmasse müssen diese gekennzeichneten Bereiche verstrichen werden.

Hinweis

Beim Verstreichen/Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden und dass eine ausreichend dicke PVC-Schicht das Blech überdeckt.

Nahtabdichtung der Karosserie hinten

Hinweis

• In der Reparatur ist die Nahtabdichtung in ihrer Optik und in der Schichtstärke dem Originalzustand entsprechend wiederherzustellen.
• Um Beschädigungen und Funktionsstörungen zu vermeiden, müssen Dichtnähte im Bereich montageabhängiger Anbauteile glattflächig verstrichen werden.
• Wasserablauflöcher müssen frei bleiben.
• Alle Gewindebolzen und Schweißmuttern mit M-Gewinde sowie alle anderen Bolzen und Anlageflächen für die Montage müssen nach dem Umfang der Abdichtung funktionsfähig sein.
• Das Abdichtmaterial darf nicht auf blanken, sondern nur auf gefüllerten Untergründen aufgetragen werden.

Ansicht Nahtabdichtung Radhaus links

- Grobnahtabdichtung

• Bei der Grobnahtabdichtung müssen ein Überstand der Dichtmasse von insgesamt 20 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

- Verstreichen der Abdichtung

• Nach dem Auftragen der Dichtmasse müssen diese gekennzeichneten Bereiche verstrichen werden.

Hinweis

Beim Verstreichen/Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden und dass eine ausreichend dicke PVC-Schicht das Blech überdeckt.

Ansicht Nahtabdichtung Radhaus rechts

- Grobnahtabdichtung

• Bei der Grobnahtabdichtung müssen ein Überstand der Dichtmasse von insgesamt 20 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

Ansicht Nahtabdichtung Unterboden

- Grobnahtabdichtung

• Bei der Grobnahtabdichtung müssen ein Überstand der Dichtmasse von insgesamt 20 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

Ansicht Nahtabdichtung Unterboden, Fahrzeuge mit "Hybrid-Antrieb"

- Grobnahtabdichtung

• Bei der Grobnahtabdichtung müssen ein Überstand der Dichtmasse von insgesamt 20 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

- Verstreichen der Abdichtung

• Nach dem Auftragen der Dichtmasse müssen diese gekennzeichneten Bereiche verstrichen werden.

Hinweis

Beim Verstreichen/Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden und dass eine ausreichend dicke PVC-Schicht das Blech überdeckt.

Ansicht Nahtabdichtung Karosserie hinten

- Feinnahtabdichtung

• Bei der Feinnahtabdichtung müssen ein Überstand der Dichtmasse von mindestens 3 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

- Verstreichen der Abdichtung

• Nach dem Auftragen der Dichtmasse müssen diese gekennzeichneten Bereiche verstrichen werden.

Hinweis

Beim Verstreichen/Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden und dass eine ausreichend dicke PVC-Schicht das Blech überdeckt.

- Grobnahtabdichtung

• Bei der Grobnahtabdichtung müssen ein Überstand der Dichtmasse von insgesamt 20 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

Ansicht Nahtabdichtung Heckklappe innen

- Feinnahtabdichtung

• Bei der Feinnahtabdichtung müssen ein Überstand der Dichtmasse von mindestens 3 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

- Verstreichen der Abdichtung

• Nach dem Auftragen der Dichtmasse müssen diese gekennzeichneten Bereiche verstrichen werden.

Hinweis

Beim Verstreichen/Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden und dass eine ausreichend dicke PVC-Schicht das Blech überdeckt.

Ansicht Nahtabdichtung Heckklappe außen

- Feinnahtabdichtung

• Bei der Feinnahtabdichtung müssen ein Überstand der Dichtmasse von mindestens 3 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

- Verstreichen der Abdichtung

• Nach dem Auftragen der Dichtmasse müssen diese gekennzeichneten Bereiche verstrichen werden.

Hinweis

Beim Verstreichen/Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden und dass eine ausreichend dicke PVC-Schicht das Blech überdeckt.
