Volkswagen Passat Variant Betriebsanleitung: Abmessungen

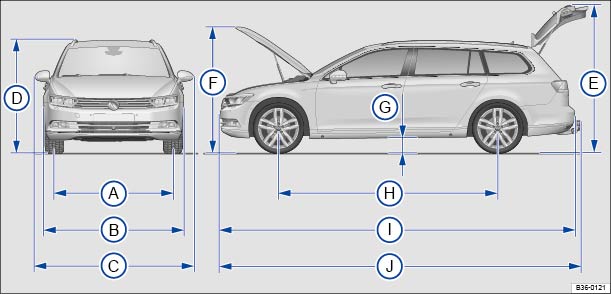

Abb. 27 Abmessungen.
Lesen und beachten Sie zuerst die einleitenden Informationen
und Sicherheitshinweise →
Einleitung
zum Thema Die Angaben in der Tabelle gelten für das deutsche Grundmodell in der Basisausstattung.
Durch andere Felgen- und Reifengrößen, Mehrausstattungen, unterschiedliche Modellausführungen und den nachträglichen Anbau von Zubehör sowie bei Sonderfahrzeugen und bei Fahrzeugen für andere Länder können die angegebenen Werte abweichen.
| Legende zu → Abb. 27 : | Maß | |
|---|---|---|
| Ⓐ | Spurweite vorn | 1584 mm |
| Spurweite hinten | 1568 mm | |
| Ⓑ | Breite (ohne Außenspiegel) | 1832 mm |
| Ⓒ | Breite (von Außenspiegel zu Außenspiegel) | 2074 mm |
| Ⓓ | Höhe bei Leergewichta) bis Dachoberkante | 1477 mm |
| Ⓔ | Höhe bei geöffneter Heckklappe und Leergewichta) | – mmb) |
| Ⓕ | Höhe bei geöffneter Motorraumklappe und Leergewichta) | – mmb) |
| Ⓖ | Bodenfreiheit in fahrbereitem Zustandc) zwischen den Achsen | – mmb) |
| Ⓗ | Radstand | 2791 mm |
| Ⓘ | Länge (von Stoßfänger zu Stoßfänger) | 4767 mm |
| Ⓙ | Länge mit angebauter Anhängevorrichtung (wenn werkseitig geliefert) | – mmb) |
| – | Minimaler Wendekreisdurchmesser | etwa – mb) |
Hinweis
- Parkplätze mit hochstehenden Bordsteineinfassungen oder festen Begrenzungen vorsichtig befahren. Diese aus dem Boden ragenden Gegenstände können beim Ein- und Ausparken den Stoßfänger und andere Fahrzeugteile beschädigen.
- Vorsichtig durch Senken und über Grundstückseinfahrten, Rampen, Bordsteine und andere Gegenstände fahren. Tief liegende Fahrzeugteile wie Stoßfänger, Spoiler und Teile des Fahrwerks, Motors oder der Abgasanlage können beim Überfahren beschädigt werden.
a) Leergewicht ohne Fahrer, ohne Zuladung.
b) Daten lagen zum Zeitpunkt der Drucklegung nicht vor.
c) Leergewicht mit Fahrer (75 kg) und Betriebsflüssigkeiten.
