VW Passat Reparaturanleitung: Zylinderblock Getriebeseite

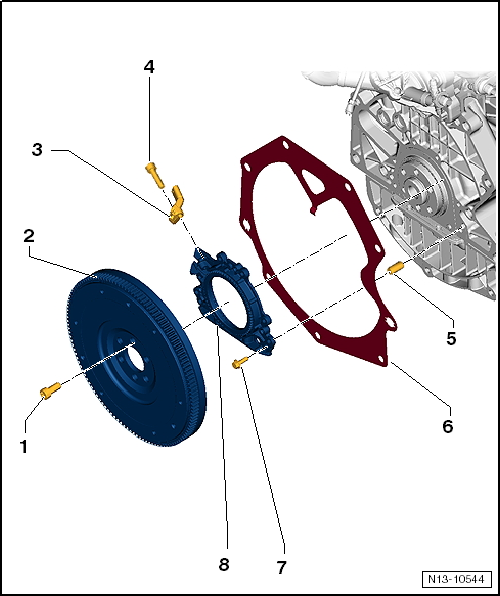

Montageübersicht - Zylinderblock Getriebeseite

Hinweis

Für Montagearbeiten den Motor am Motor- und Getriebehalter befestigen.

1. Schraube
   • ersetzen
   • 60 Nm +90º
2. Schwungrad
   • aus- und einbauen
   • Montage nur in einer Stellung möglich
3. Motordrehzahlgeber -G28-
   • aus- und einbauen
4. Schraube
   • Anzugsdrehmoment
5. Passstift
   • 2 Stück
6. Zwischenplatte
   • bei Montagearbeiten nicht beschädigen oder verbiegen
   • einbauen
7. Schraube
   • Anzugsdrehmoment und -reihenfolge
8. Dichtflansch mit Geberrad und Dichtring
   • Dichtflansch nur komplett mit Dichtring und Geberrad ersetzen
   • aus- und einbauen

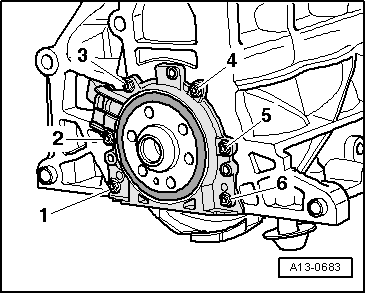

Dichtflansch Getriebeseite - Anzugsdrehmoment und -reihenfolge

- Schrauben in Stufen wie folgt festziehen:

Zwischenplatte einbauen

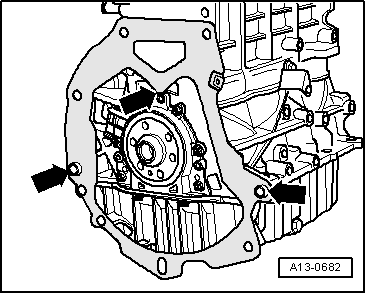

- Zwischenplatte am Dichtflansch einhängen -Pfeil oben- und auf die Passhülsen aufschieben -Pfeile unten-.

Schwungrad aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

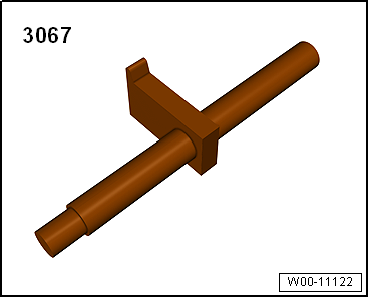

• Gegenhalter -3067-

Ausbauen

• Getriebe ausgebaut

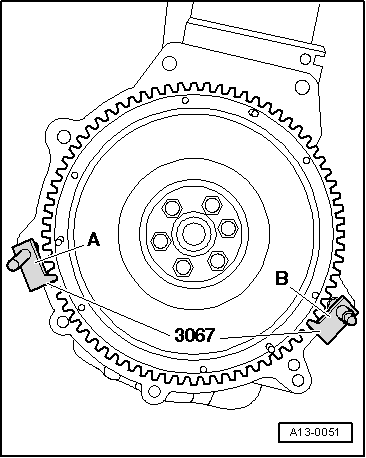

- Gegenhalter -3067- in die Bohrung am Zylinderblock stecken -Pos. B-

- Schrauben für Schwungrad lösen und herausdrehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

• Schrauben, die mit Weiterdrehwinkel festgezogen werden, ersetzen.
• Die Montage des Schwungrads mit Geberrad ist nur in einer Stellung möglich.

- Gegenhalter -3067- in die Bohrung am Zylinderblock stecken -Pos. A-.

Anzugsdrehmomente

• "Montageübersicht - Zylinderblock Getriebeseite"

Dichtflansch Getriebeseite aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

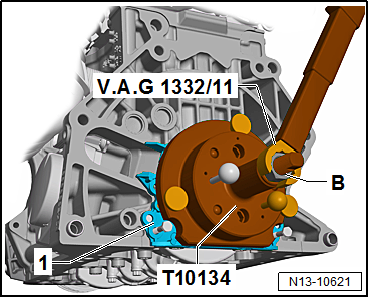

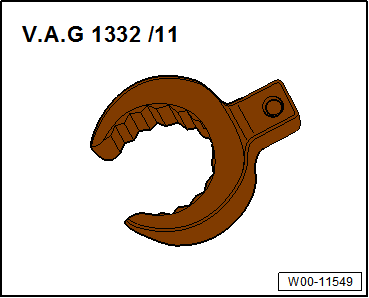

• Offener Ringschlüssel -V.A.G 1332/11-

• Tiefenmessschieber -VAS 6082-

• Montagevorrichtung -T10134-

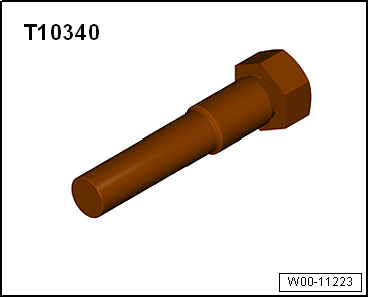

• Fixierschraube -T10340-
• 3x Schraube M6x35.

Arbeitsablauf

• Getriebe ausgebaut.

- Schwungrad ausbauen.

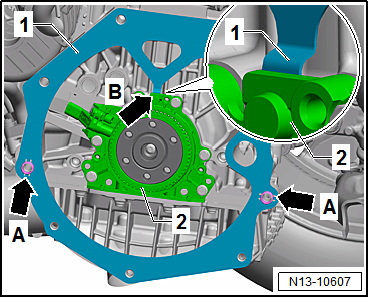

- Zwischenplatte -1- von den Passhülsen -Pfeile A- abnehmen.

- Zwischenplatte -1- nach oben führen.

- Dabei die Haltenase -Pfeil B- der Zwischenplatte -1- aus der Aussparung hinter dem Dichtflansch herausziehen.

Kurbelwelle auf "OT" stellen:

- Zündspule mit Leistungsendstufe Zylinder 1 ausbauen.

- Zündkerze Zylinder 1 ausbauen.

Richtige Stellung der Kurbelwelle zum Einschrauben der Fixierschraube einstellen:

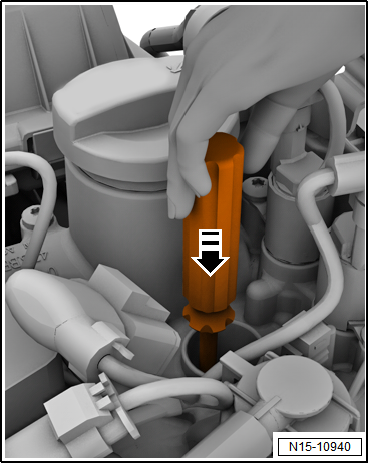

- Einen Schraubendreher vorsichtig in die Öffnung für Zündkerze, Länge des Schafts mindestens 250 mm, in -Pfeilrichtung- einsetzen, sodass er den Kolbenboden berührt.

- Kurbelwelle in Motordrehrichtung auf "UT" für Zylinder 1 drehen.

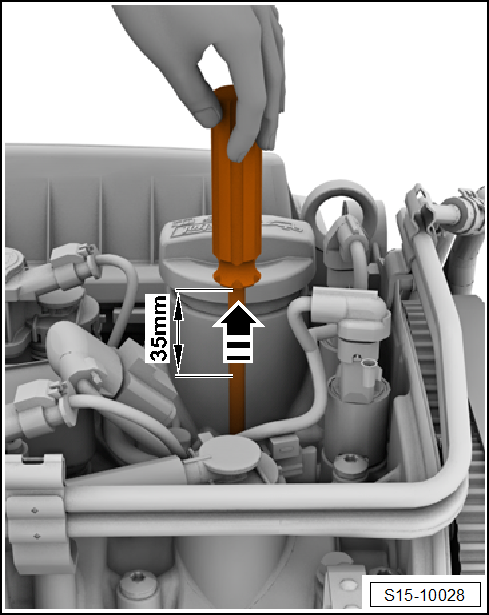

- Kurbelwelle in Motordrehrichtung weiterdrehen, sodass sich der Schraubendreher in -Pfeilrichtung- um 35 mm nach oben hinausschiebt.

- Verschlussschraube für "OT"-Bohrung am Zylinderblock herausdrehen.

- Verschlussschraube für "OT"-Bohrung am Zylinderblock herausdrehen.

Gefahr von Motorschäden

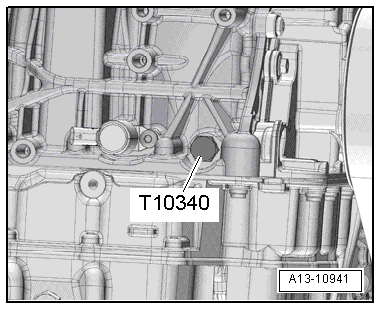

• Wenn die Fixierschraube -T10340- nicht bis zum Anschlag eingedreht werden kann, steht die Kurbelwelle nicht in der richtigen Stellung.
• In diesem Fall wie folgt vorgehen:
• Fixierschraube herausdrehen.
• Kurbelwelle 90º in Motordrehrichtung drehen.
• Fixierschraube -T10340- bis zum Anschlag in den Zylinderblock eindrehen und mit 30 Nm festziehen.
• Kurbelwelle weiter in Motordrehrichtung bis zum Anschlag drehen.

- Fixierschraube -T10340- bis zum Anschlag in den Zylinderblock eindrehen und mit 30 Nm festziehen.

- Kurbelwelle in Motordrehrichtung bis Anschlag drehen.

• Die Fixierschraube liegt jetzt an der Kurbelwellenwange an.

Hinweis

Die Fixierschraube -T10340- arretiert die Kurbelwelle nur in Motordrehrichtung.

- Ölwannenunterteil ausbauen "Ölwannenunterteil aus- und einbauen".

- Ölwannenoberteil ausbauen "Ölwannenoberteil aus- und einbauen".

- Motordrehzahlgeber -G28- ausbauen.

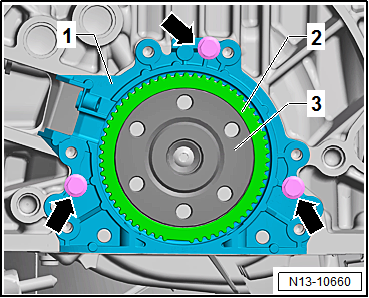

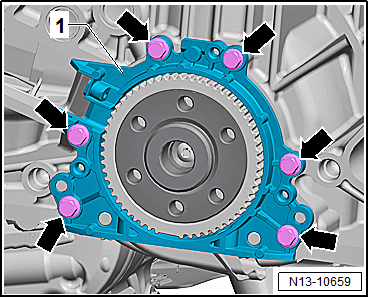

- Schrauben -Pfeile- für den Dichtflansch -1- herausdrehen.

- Zum Abpressen 3 Schrauben M6x35 -Pfeile- in den Dichtflansch -1- eindrehen.

Hinweis

Der Dichtflansch -1- wird gemeinsam mit dem Geberrad -2- von der Kurbelwelle -3- gepresst.

- Die Schrauben abwechselnd jeweils maximal ¹/₂ Umdrehung in den Dichtflansch einschrauben.

- Dichtflansch -1- zusammen mit dem Geberrad -2- abnehmen.

Dichtflansch mit Geberrad einpressen

Hinweis

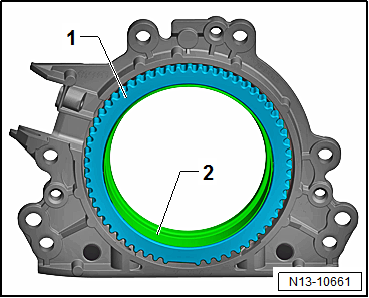

• Der Dichtflansch mit PTFE-Dichtring ist mit einem Dichtlippenstützring -2- versehen. Dieser Stützring hat die Funktion einer Montagehülse und darf vor dem Einbau nicht entfernt werden.

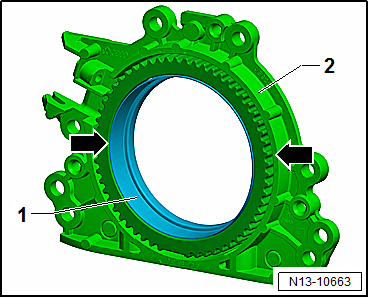

• Dichtflansch und Geberrad -1- dürfen nach Entnahme aus der Ersatzteilverpackung nicht getrennt oder verdreht werden.
• Das Geberrad -1- erhält seine Einbaulage durch Fixieren auf dem Fixierstift der Montagevorrichtung -T10134-.
• Dichtflansch und Dichtring sind eine Einheit und dürfen nur gemeinsam mit dem Geberrad ersetzt werden.
• Die Montagevorrichtung -T10134- erhält die Einbaulage zur Kurbelwelle durch einen Führungsbolzen, welcher in eine Bohrung der Kurbelwelle gesteckt wird.

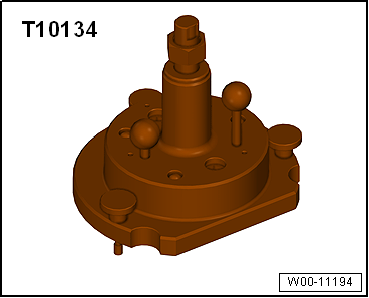

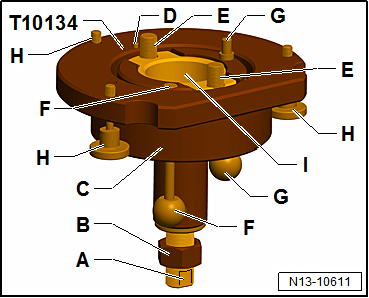

Aufbau der Montagevorrichtung -T10134-:

1. Spannfläche
2. Mutter
3. Montageglocke
4. Fixierstift
5. Innensechskantschraube (2 Stück)
6. Führungsbolzen für Benzinmotoren (roter Griff)
7. Führungsbolzen für Dieselmotoren (schwarzer Griff)
8. Rändelschrauben (3 Stück)
9. Innenteil

Dichtflansch mit Geberrad auf Montagevorrichtung -T10134- befestigen:

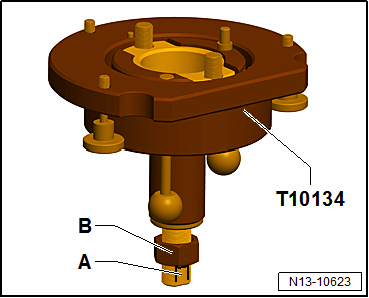

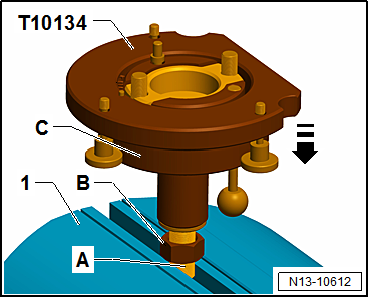

- Mutter -B-, bis kurz vor die Spannfläche -A- der Gewindespindel aufdrehen.

- Montagevorrichtung -T10134- an der Spannfläche -A- der Gewindespindel in einen Schraubstock -1- spannen.

- Montageglocke -C- nach unten drücken, sodass diese auf der Mutter -B- aufliegt.

• Innenteil der Montagevorrichtung und Montageglocke müssen auf gleicher Ebene sein.

- Falls vorhanden, den Sicherungsclip -Pfeil- vom neuen Dichtflansch entfernen.

Hinweis

Geberrad nicht verdrehen oder aus dem Dichtflansch nehmen.

- Dichtflansch mit der Vorderseite auf eine saubere ebene Fläche legen.

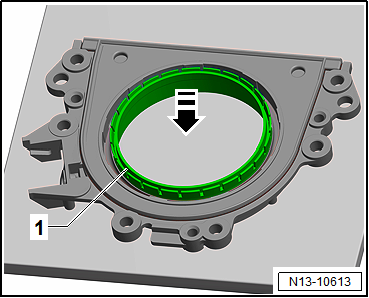

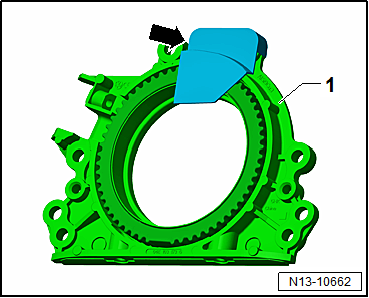

- Dichtlippenstützring -1- in -Pfeilrichtung- nach unten drücken, bis er auf der ebenen Fläche aufliegt.

• Oberkante des Dichtlippenstützrings -1- und die Vorderkante des Dichtflansches -2- müssen fluchten -Pfeile-.

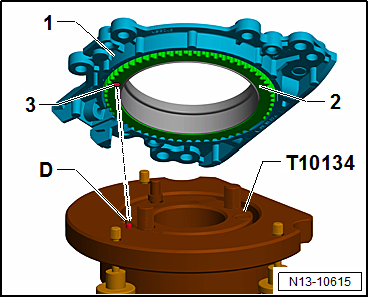

- Dichtflansch -1- mit der Vorderseite so auf die Montagevorrichtung -T10134- legen, dass der Fixierstift -D- in der Bohrung -3- des Geberrads -2- sitzt.

• Der Dichtflansch muss plan auf der Montagevorrichtung aufliegen.

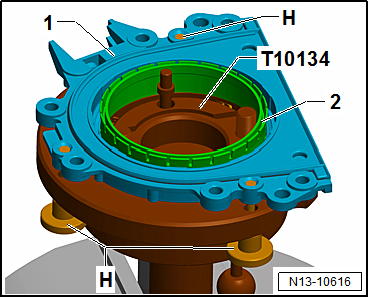

- Rändelschrauben -H- am Dichtflansch -1- anschrauben.

- Dichtflansch -1- und Dichtlippenstützring -2- während des Festziehens auf die Fläche der Montagevorrichtung -T10134- drücken.

- Damit kann der Fixierstift nicht mehr aus der Bohrung des Geberrads rutschen.

- Darauf achten, dass das Geberrad bei der Montage des Dichtflansches in der Montagevorrichtung fixiert bleibt.

Montagevorrichtung -T10134- mit dem Dichtflansch -1- auf dem Kurbelwellenflansch befestigen:

• Kurbelwellenflansch muss frei von Öl und Fett sein.
• Motor steht auf "OT".

- Mutter -B- bis zum Ende der Gewindespindel drehen.

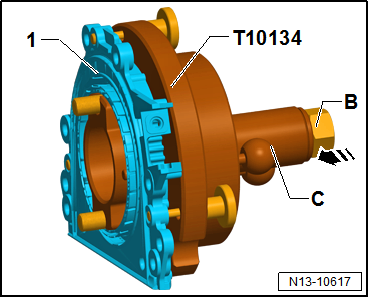

- Gewindespindel der Montagevorrichtung -T10134- in -Pfeilrichtung- drücken, bis die Mutter -B- an der Montageglocke -C- anliegt.

- Abgeflachte Seite der Montageglocke zur ölwannenseitigen Dichtfläche des Zylinderblocks ausrichten.

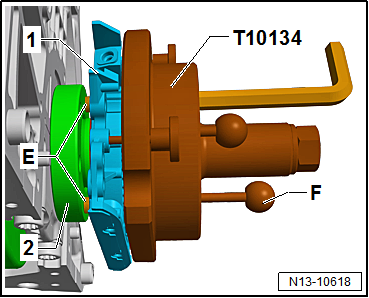

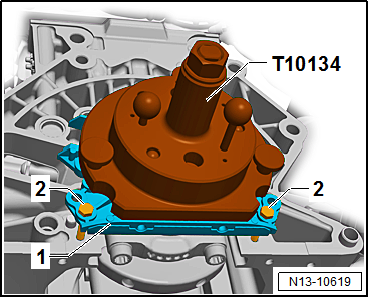

- Montagevorrichtung -T10134- zusammen mit dem Dichtflansch -1- am Kurbelwellenflansch -2- befestigen.

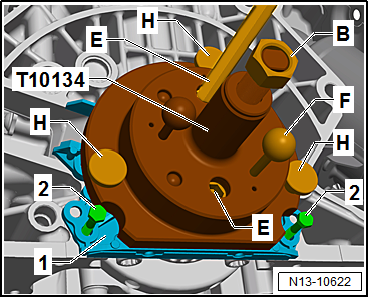

- Dazu die Innensechskantschrauben -E- mit etwa 5 Gewindegängen am Kurbelwellenflansch mit einem Innensechskantschlüssel eindrehen.

- Den Führungsbolzen für Benzinmotoren (roter Griff) -F- in den Kurbelwellenflansch einschieben.

- 2 Schrauben M6x35 -2- zur Führung des Dichtflansches -1- in den Zylinderblock eindrehen.

Montagevorrichtung -T10134- auf dem Kurbelwellenflansch verschrauben:

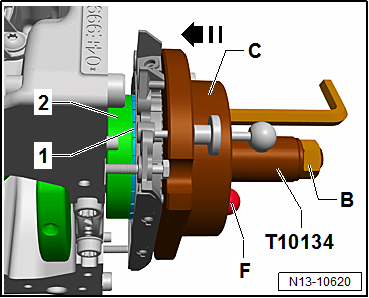

- Montageglocke -C- von Hand in -Pfeilrichtung- schieben, bis der Dichtlippenstützring -1- am Kurbelwellenflansch -2- anliegt.

- Prüfen ob der Führungsbolzen für Benzinmotoren (roter Griff) -F- richtig in der Bohrung der Kurbelwelle sitzt. Dadurch erhält das Geberrad die endgültige Einbaulage.

Hinweis

Der Führungsbolzen für Dieselmotoren (schwarzer Griff) darf nicht in die Gewindebohrung der Kurbelwelle gesteckt werden.

- Beide Innensechskantschrauben der Montagevorrichtung handfest anziehen.

- Mutter -B- so weit von Hand auf die Gewindespindel drehen, bis diese an der Montageglocke -C- anliegt.

Geberrad mit Montagevorrichtung -T10134- auf dem Kurbelwellenflansch aufpressen:

- Mutter -B- der Montagevorrichtung -T10134- mit 35 Nm festziehen.

• Nach dem Festziehen der Mutter mit 35 Nm muss zwischen Zylinderblock und dem Dichtflansch -1- noch ein geringer Luftspalt vorhanden sein.

Einbaulage des Geberrads auf der Kurbelwelle prüfen:

- Mutter -B- bis zum Ende der Gewindespindel drehen.

- Beide Schrauben -2- aus dem Zylinderblock herausdrehen.

- Den Führungsbolzen für Benzinmotoren (roter Griff) -F- aus dem Kurbelwellenflansch herausziehen.

- Rändelschrauben -H- aus dem Dichtflansch -1- herausdrehen.

- Montagevorrichtung -T10134- vom Kurbelwellenflansch abschrauben, dazu Innensechskantschrauben -E- aus dem Kurbelwellenflansch ausdrehen.

- Dichtlippenstützring entfernen.

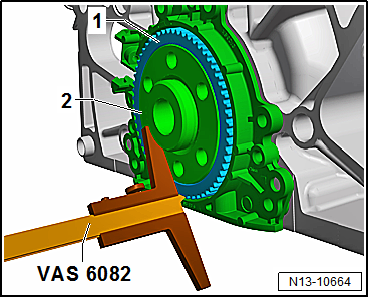

- Tiefenmessschieber -VAS 6082- am Kurbelwellenflansch -2- ansetzen.

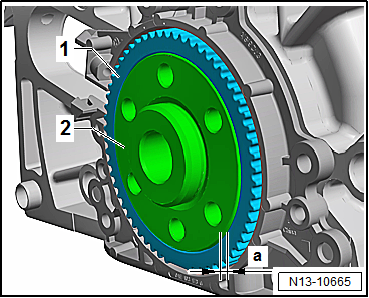

- Abstand -a- zwischen Kurbelwellenflansch -2- und Geberrad -1- messen.

• Sollwert: Maß -a- = 0,5 mm.

- Wenn der Sollwert zu gering ist, Geberrad nachpressen.

- Wenn der Sollwert erreicht wird, restlichen Zusammenbau durchführen.

Geberrad nachpressen:

- Montagevorrichtung -T10134- am Kurbelwellenflansch -1- befestigen.

- Darauf achten, dass der Fixierstift der Montagevorrichtung -T10134- in der Bohrung des Geberrads sitzt.

- Innensechskantschrauben -E- handfest anziehen.

- Montagevorrichtung -T10134- von Hand zum Dichtflansch -1- schieben.

- Mutter -B- so weit von Hand auf die Gewindespindel drehen, bis diese an der Montagevorrichtung -T10134- anliegt.

- Den Führungsbolzen für Benzinmotoren (roter Griff) -F- in den Kurbelwellenflansch einschieben.

- Rändelschrauben -H- in den Dichtflansch -1- einschrauben.

- 2 Schrauben M6x35 -2- zur Führung des Dichtflansches in den Zylinderblock eindrehen.

- Mutter -B- der Montagevorrichtung -T10134- mit 40 Nm festziehen.

- Einbaulage des Geberrads auf der Kurbelwelle nochmals prüfen.

- Wenn der Sollwert zu gering ist, Mutter der Montagevorrichtung -T10134- mit 45 Nm festziehen.

- Einbaulage des Geberrads auf der Kurbelwelle nochmals prüfen.

Zusammenbauen

- Schrauben für den Dichtflansch festziehen.

- Ölwannenunterteil einbauen "Ölwannenunterteil aus- und einbauen".

- Ölwannenoberteil einbauen "Ölwannenoberteil aus- und einbauen".

- Zwischenplatte einbauen.

- Schwungrad einbauen.

Anzugsdrehmomente

• "Dichtflansch Getriebeseite - Anzugsdrehmoment und -reihenfolge"
• "Verschlussschraube für OT-Bohrung im Zylinderblock hinten - Anzugsdrehmoment"
• "Montageübersicht - Zylinderblock Getriebeseite"
• Motordrehzahlgeber -G28- "Montageübersicht - Zündanlage"
