VW Passat Reparaturanleitung: Schalttafeleinsatz

Montageübersicht - Schalttafeleinsatz

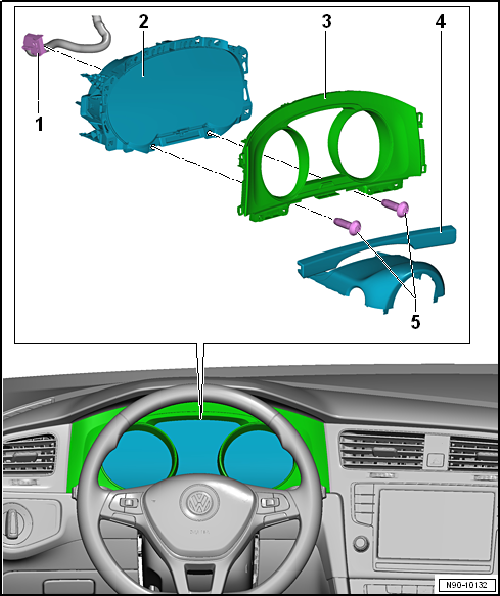

Montageübersicht - Schalttafeleinsatz, Schalttafeleinsatz mit Analoginstrumenten

Hinweis

Dargestellt sind die Einbauorte für den Linkslenker. Die Einbauorte für den Rechtslenker sind sinngemäß angeordnet.

Volkswagen Passat. Elektrische Anlage

  1. Elektrische Steckverbindung
    • für Schalttafeleinsatz
  2. Schalttafeleinsatz -KX2-
    • mit Steuergerät im Schalttafeleinsatz -J285-
    • bei einer defekten LED für Kontrollleuchten oder Beleuchtung für Schalttafeleinsatz muss der Schalttafeleinsatz ersetzt werden
    • aus- und einbauen
  3. Zierblende für Schalttafeleinsatz
    • aus- und einbauen → Karosserie-Montagearbeiten Innen
  4. Lenksäulenverkleidung oben
    • Montageübersicht → Karosserie-Montagearbeiten Innen
  5. Schraube
    • 2 Stück
    • Anzugsdrehmoment: 1,5 Nm

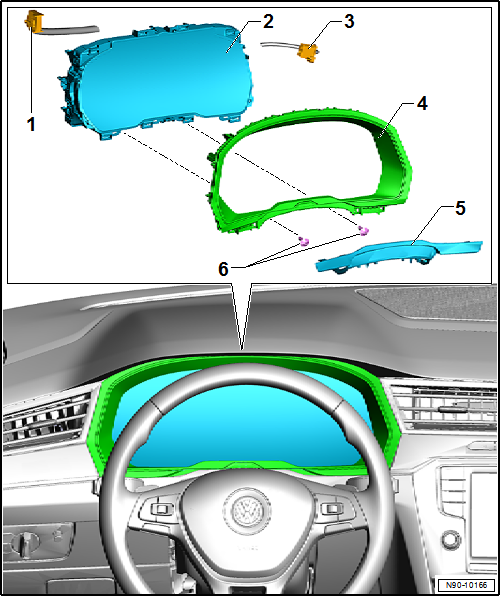

Montageübersicht - Schalttafeleinsatz, volldigitaler Schalttafeleinsatz

Hinweis

Dargestellt sind die Einbauorte für den Linkslenker. Die Einbauorte für den Rechtslenker sind sinngemäß angeordnet.

Volkswagen Passat. Elektrische Anlage

  1. Elektrische Steckverbindung
    • für Schalttafeleinsatz
  2. Schalttafeleinsatz -KX2-
    • mit Steuergerät im Schalttafeleinsatz -J285-
    • aus- und einbauen
  3. Steckverbindung MOST-Bus
    • für Schalttafeleinsatz
  4. Zierblende für Schalttafeleinsatz
    • aus- und einbauen → Karosserie-Montagearbeiten Innen
  5. Lenksäulenverkleidung oben
    • Montageübersicht → Karosserie-Montagearbeiten Innen
  6. Schraube
    • 2 Stück
    • Anzugsdrehmoment: 1,5 Nm
