VW Passat Reparaturanleitung: Montageübersicht - Vordersitz

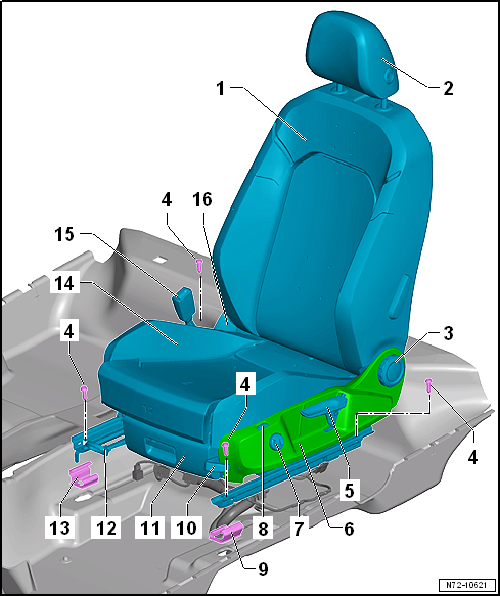

Montageübersicht - Vordersitz, Normalsitz, ergo Aktiv Sitz

Hinweis

  • Die Abbildung zeigt den Vordersitz der Fahrerseite. Der Vordersitz der Beifahrerseite ist sinngemäß spiegelbildlich.
  • Die Abbildung zeigt den Vordersitz für Linkslenker. Der Vordersitz für Rechtslenker ist sinngemäß spiegelbildlich.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Lehne
    • Montageübersicht
    • aus- und einbauen
  2. Kopfstütze
    • aus- und einbauen
  3. Handrad
    • für manuelle Lehnenverstellung
    • bei Fahrzeugen mit Beifahrersitz mit Durchladeeinrichtung ist anstelle des Handrads der Verstell- und Entriegelungshebel verbaut
    • Ausstattungsabhängig
    • aus- und einbauen
  4. Schraube
    • 4 Stück
    • 40 Nm
  5. Sitzhöhenverstellung
    • Montageübersicht
    • aus- und einbauen
    • Griff für Sitzhöhenverstellung aus- und einbauen
  6. Sitzverkleidung Schwellerseite
    • aus- und einbauen
  7. Schalter für Verstellung der Lendenwirbelstütze
    • Schalter für Verstellung der Lendenwirbelstütze des Fahrersitzes -E176-
    • Schalter für Verstellung der Lendenwirbelstütze des Beifahrersitzes -E177-
    • Ausstattungsabhängig
    • aus- und einbauen
    • Lendenwirbelstütze aus- und einbauen
  8. Taster für Massagefunktion
    • Taster für Massagefunktion Fahrerseite -E670-
    • Taster für Massagefunktion Beifahrerseite -E671-
    • Ausstattungsabhängig
    • zum Ausbau vorsichtig mit dem Demontagekeil -3409- aus der Sitzverkleidung hebeln
  9. Abdeckung
    • für Sitzschiene Schwellerseite
    • hinten und vorn verbaut
    • 2 Stück
    • an der Sitzschiene lösen und abziehen, dazu mit einem Schraubendreher vorsichtig die Rastnasen entriegeln, ohne diese abzubrechen
    • bis zum hörbaren Verrasten auf die Sitzschiene vorsichtig aufschieben
  10. Sitzneigungsverstellung
    • Ausstattungsabhängig
    • Montageübersicht
    • aus- und einbauen
  11. Ablagefach
    • nicht bei diesem Modell vorhanden
  12. Sitzlängsverstellungsgriff
    • von Hand abziehen oder mit einem Gummi- oder Kunststoffhammer von der Griffaufnahme trennen
    • mit einem Gummihammer bis Anschlag auf die Griffaufnahme auftreiben, dabei Oberfläche nicht beschädigen
  13. Abdeckung
    • für Sitzschiene Tunnelseite
    • 2 Stück
    • hinten und vorn verbaut
    • an der Sitzschiene lösen und abziehen, dazu mit einem Schraubendreher vorsichtig die Rastnasen entriegeln, ohne diese abzubrechen
    • bis zum hörbaren Verrasten auf die Sitzschiene vorsichtig aufschieben
  14. Sitzwanne
    • Ausstattungsabhängig mit Sitztiefenverstellung
    • Montageübersicht
  15. Gurtschloss
    • aus- und einbauen
  16. Sitzverkleidung Tunnelseite
    • aus- und einbauen

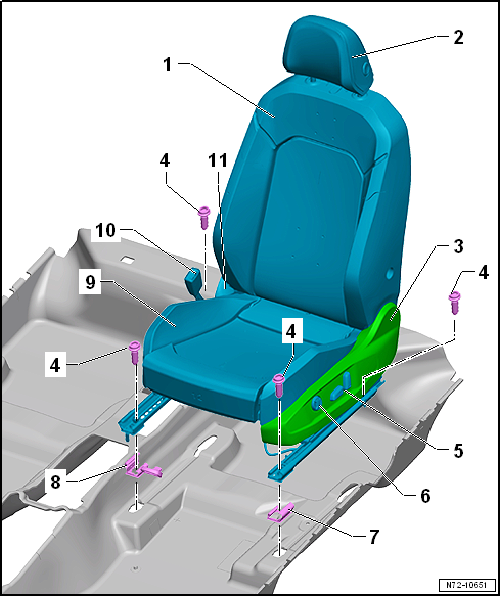

Montageübersicht - Vordersitz, elektrisch verstellbarer Sitz

Hinweis

  • Die Abbildung zeigt den Vordersitz der Fahrerseite. Der Vordersitz der Beifahrerseite ist sinngemäß spiegelbildlich.
  • Die Abbildung zeigt den Vordersitz für Linkslenker. Der Vordersitz für Rechtslenker ist sinngemäß spiegelbildlich.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Lehne
    • Montageübersicht
    • aus- und einbauen
  2. Kopfstütze
    • aus- und einbauen
  3. Sitzverkleidung Schwellerseite
    • aus- und einbauen
  4. Schraube
    • 4 Stück
    • 40 Nm
  5. Bedienungseinheit für Sitzverstellung
    • Bedienungseinheit für Fahrersitzverstellung -E470-
    • Bedienungseinheit für Beifahrersitzverstellung -E471-
    • aus- und einbauen
  6. Schalter für Verstellung der Lendenwirbelstütze
    • Schalter für Verstellung der Lendenwirbelstütze des Fahrersitzes -E176-
    • Schalter für Verstellung der Lendenwirbelstütze des Beifahrersitzes -E177-
    • aus- und einbauen
    • Lendenwirbelstütze aus- und einbauen
  7. Abdeckung
    • für Sitzschiene Schwellerseite
    • hinten und vorn verbaut
    • 2 Stück
    • an der Sitzschiene lösen und abziehen, dazu mit einem Schraubendreher vorsichtig die Rastnasen entriegeln, ohne diese abzubrechen
    • bis zum hörbaren Verrasten auf die Sitzschiene vorsichtig aufschieben
  8. Abdeckung
    • für Sitzschiene Tunnelseite
    • 2 Stück
    • hinten und vorn verbaut
    • an der Sitzschiene lösen und abziehen, dazu mit einem Schraubendreher vorsichtig die Rastnasen entriegeln, ohne diese abzubrechen
    • bis zum hörbaren Verrasten auf die Sitzschiene vorsichtig aufschieben
  9. Sitzwanne
    • Montageübersicht
  10. Gurtschloss
    • aus- und einbauen
  11. Sitzverkleidung Tunnelseite
    • aus- und einbauen

Montageübersicht - Lehne vorn

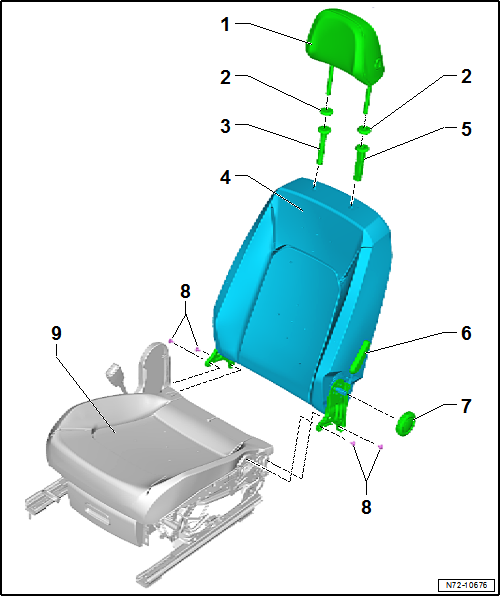

Montageübersicht - Lehne vorn, Normalsitz, ergo Aktiv Sitz

Hinweis

  • Die Abbildung zeigt die Lehne vorn der Fahrerseite. Die Lehne vorn der Beifahrerseite ist sinngemäß spiegelbildlich.
  • Die Abbildung zeigt die Lehne vorn für Linkslenker. Die Lehne vorn für Rechtslenker ist sinngemäß spiegelbildlich.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Kopfstütze
    • aus- und einbauen
    • muss richtig in den Kopfstützenführungen verriegelt sein
  2. Abdeckung
    • 2 Stück
  3. Kopfstützenführung rechts
    • aus- und einbauen
  4. Sitzlehne
    • aus- und einbauen
    • Bezug und Polster bei Lehne aus- und einbauen
    • Bezug und Polster bei Lehne trennen
    • Ausstattungsabhängig mit elektrischer Verstellung der Lendenwirbelstütze
  5. Kopfstützenführung links
    • aus- und einbauen
  6. Hebel
    • für manuelle Verstellung der Lendenwirbelstütze
    • aus- und einbauen
  7. Handrad
    • für manuelle Lehnenverstellung
    • bei Fahrzeugen mit Beifahrersitz mit Durchladeeinrichtung ist anstelle des Handrades der Verstell- und Entriegelungshebel verbaut
    • Ausstattungsabhängig
    • aus- und einbauen
  8. Schraube
    • 4 Stück
    • selbstsichernd
    • nach Demontage ersetzen
    • die Gewindebohrungen für die Schrauben müssen gereinigt werden, zum Beispiel mit einem Gewindeschneider
    • 34 Nm
  9. Sitzwanne
    • Montageübersicht

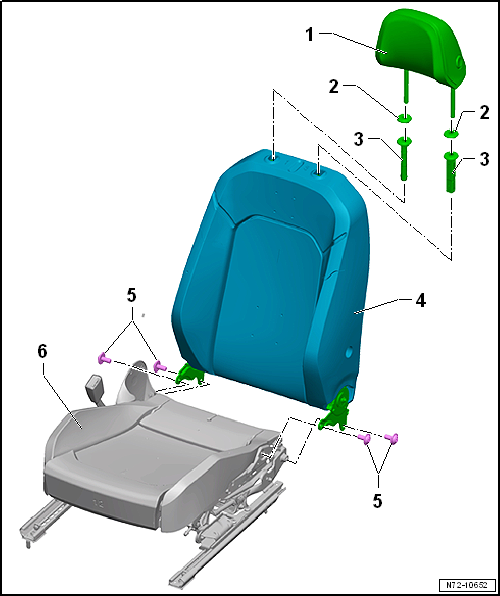

Montageübersicht - Lehne vorn, elektrisch verstellbarer Sitz

Hinweis

  • Die Abbildung zeigt die Lehne vorn der Fahrerseite. Die Lehne vorn der Beifahrerseite ist sinngemäß spiegelbildlich.
  • Die Abbildung zeigt die Lehne vorn für Linkslenker. Die Lehne vorn für Rechtslenker ist sinngemäß spiegelbildlich.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Kopfstütze
    • aus- und einbauen
    • muss richtig in den Kopfstützenführungen verriegelt sein
  2. Abdeckung
    • 2 Stück
  3. Kopfstützenführung
    • 2 Stück
    • aus- und einbauen
  4. Sitzlehne
    • aus- und einbauen
    • Bezug und Polster bei Lehne aus- und einbauen
    • Bezug und Polster bei Lehne trennen
    • mit elektrischer Verstellung der Lendenwirbelstütze
  5. Schraube
    • 4 Stück
    • selbstsichernd
    • nach Demontage ersetzen
    • die Gewindebohrungen für die Schrauben müssen gereinigt werden, zum Beispiel mit einem Gewindeschneider
    • 34 Nm
  6. Sitzwanne
    • Montageübersicht

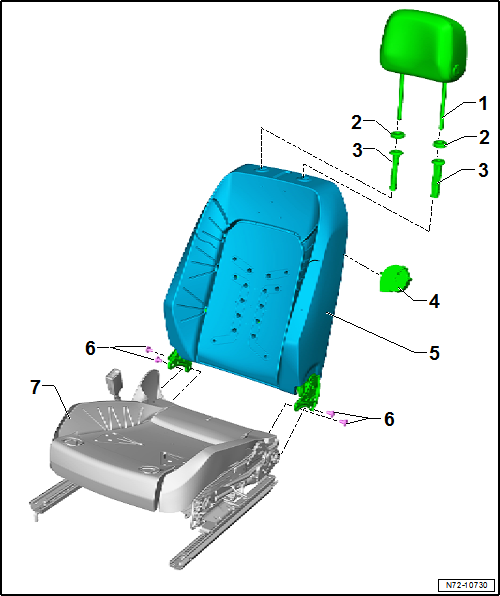

Montageübersicht - Lehne vorn, Lehne vorn mit Sitzlüftung

Hinweis

  • Die Abbildung zeigt die Lehne vorn der Fahrerseite. Die Lehne vorn der Beifahrerseite ist sinngemäß spiegelbildlich.
  • Die Abbildung zeigt die Lehne vorn für Linkslenker. Die Lehne vorn für Rechtslenker ist sinngemäß spiegelbildlich.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Kopfstütze
    • aus- und einbauen
    • muss richtig in den Kopfstützenführungen verriegelt sein
  2. Abdeckung
    • 2 Stück
  3. Kopfstützenführung
    • 2 Stück
    • aus- und einbauen
  4. Lüfter für Sitzlehne
    • Lüfter 1 für Sitzlehne vorn links -V512-
    • Lüfter 1 für Sitzlehne vorn rechts -V516-
  5. Sitzlehne
    • aus- und einbauen
    • Bezug und Polster bei Lehne aus- und einbauen
    • Bezug und Polster bei Lehne trennen
    • mit elektrischer Verstellung der Lendenwirbelstütze
  6. Schraube
    1. 4 Stück
    2. selbstsichernd
    3. nach Demontage ersetzen
    4. die Gewindebohrungen für die Schrauben müssen gereinigt werden, zum Beispiel mit einem Gewindeschneider
    5. 34 Nm
  7. Sitzwanne
    • Montageübersicht

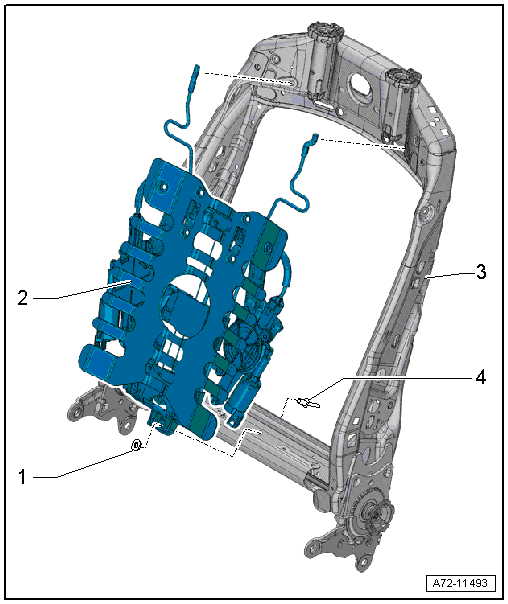

Montageübersicht - Lehne vorn, Lendenwirbelstütze elektrisch

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. kein Ersatzteil
    • Unterlegscheibe in der Lendenwirbelstütze eingegossen
  2. Lendenwirbelstütze
    • Fahrerseite mit Motor für Längsverstellung der Lendenwirbelstütze des Fahrersitzes -V125-/Motor für Höhenverstellung der Lendenwirbelstütze des Fahrersitzes -V129-
    • Beifahrerseite mit Motor für Längsverstellung der Lendenwirbelstütze des Beifahrersitzes -V126-/Motor für Höhenverstellung der Lendenwirbelstütze des Beifahrersitzes -V130-
    • aus- und einbauen
  3. Lehnenrahmen
  4. Niet

Montageübersicht - Sitzwanne

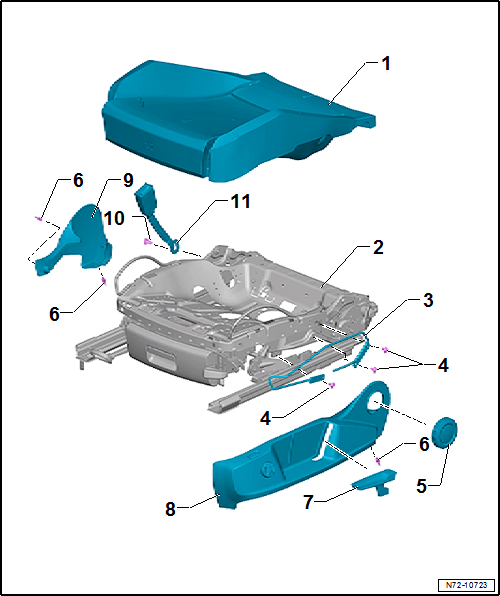

Montageübersicht - Sitzwanne, Normalsitz, ergo Aktiv Sitz

Hinweis

  • Die Abbildung zeigt die Sitzwanne der Fahrerseite. Die Sitzwanne der Beifahrerseite ist sinngemäß spiegelbildlich.
  • Die Abbildung zeigt die Sitzwanne für Linkslenker. Die Sitzwanne für Rechtslenker ist sinngemäß spiegelbildlich.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Sitzpolster
    • Bezug und Polster bei Sitzwanne aus- und einbauen
    • Bezug und Polster bei Sitzwanne trennen
  2. Sitzwanne
    • Ausstattungsabhängig mit:
      • Sitzneigungsverstellung
      • Sitztiefenverstellung
      • Sitzhöhenverstellung
  3. Halter
    • für Sitzverkleidung Schwellerseite
    • der Aufbau ist ausstattungsabhängig
    • aus- und einbauen
  4. Schraube
    • 3 Stück
    • 8 Nm
  5. Handrad
    • für manuelle Lehnenverstellung
    • bei Fahrzeugen mit Beifahrersitz mit Durchladeeinrichtung ist anstelle des Handrads der Verstell- und Entriegelungshebel verbaut
    • Ausstattungsabhängig
    • aus- und einbauen
  6. Spreizniet
  7. Griff
    • für Sitzhöhenverstellung
    • aus- und einbauen
  8. Sitzverkleidung
    • Schwellerseite
    • Aufbau ist ausstattungsabhängig
    • aus- und einbauen
  9. Sitzverkleidung
    • Tunnelseite
    • aus- und einbauen "Sitzverkleidung Tunnelseite aus- und einbauen"
  10. Schraube
    • nach jedem Lösen ersetzen
    • 40 Nm
  11. Gurtschloss
    • aus- und einbauen

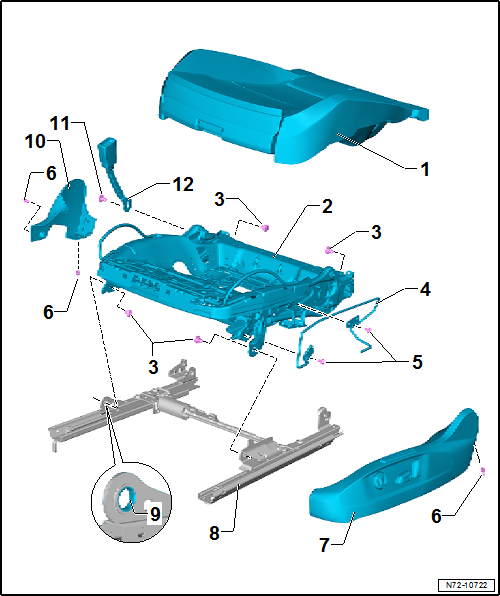

Montageübersicht - Sitzwanne, elektrisch verstellbarer Sitz

Hinweis

  • Die Abbildung zeigt die Sitzwanne der Fahrerseite. Die Sitzwanne der Beifahrerseite ist sinngemäß spiegelbildlich.
  • Die Abbildung zeigt die Sitzwanne für Linkslenker. Die Sitzwanne für Rechtslenker ist sinngemäß spiegelbildlich.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Sitzpolster
    • Bezug und Polster bei Sitzwanne aus- und einbauen
    • Bezug und Polster bei Sitzwanne trennen
  2. Sitzwanne
  3. Schraube
    • 4 Stück
    • selbstsichernd
    • nach Demontage ersetzen
    • die Gewindebohrungen für die Schrauben müssen gereinigt werden, zum Beispiel mit einem Gewindeschneider
    • 22 Nm
  4. Halter
    • für Sitzverkleidung Schwellerseite
    • aus- und einbauen
  5. Schraube
    • 2 Stück
    • 8 Nm
  6. Spreizniet
  7. Sitzverkleidung
    • Schwellerseite
    • aus- und einbauen
  8. Untergestell der Sitzwanne
    • Motor für Längsverstellung des Fahrersitzes -V28-
    • Motor für Längsverstellung des Beifahrersitzes -V31-
    • nicht zerlegbar
    • aus- und einbauen
    • zum Ersetzen Gurtschloss in das neue Untergestell einbauen
  9. Buchse
    • in allen Lagerstellen eingesetzt
    • kann mit Werkstattmitteln nicht ersetzt werden
    • bei Beschädigung der Buchse muss Untergestell der Sitzwanne ersetzt werden
  10. Sitzverkleidung
    • Tunnelseite
    • aus- und einbauen
  11. Schraube
    • nach jedem Lösen ersetzen
    • 40 Nm
  12. Gurtschloss
    • aus- und einbauen

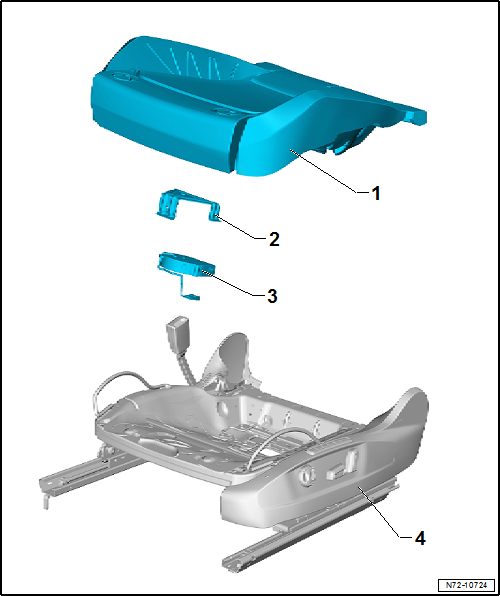

Montageübersicht - Sitzwanne, Sitzwanne mit Sitzlüftung

Hinweis

  • Die Abbildung zeigt die Sitzwanne der Fahrerseite. Die Sitzwanne der Beifahrerseite ist sinngemäß spiegelbildlich.
  • Die Abbildung zeigt die Sitzwanne für Linkslenker. Die Sitzwanne für Rechtslenker ist sinngemäß spiegelbildlich.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Sitzpolster
    • Bezug und Polster bei Sitzwanne aus- und einbauen
    • Bezug und Polster bei Sitzwanne trennen
  2. Verstärkung Sitzlüfter
  3. Lüfter für Sitzkissen
    • Lüfter 1 für Sitzkissen vorn links -V514-
    • Lüfter 1 für Sitzkissen vorn rechts -V518-
  4. Sitzwanne

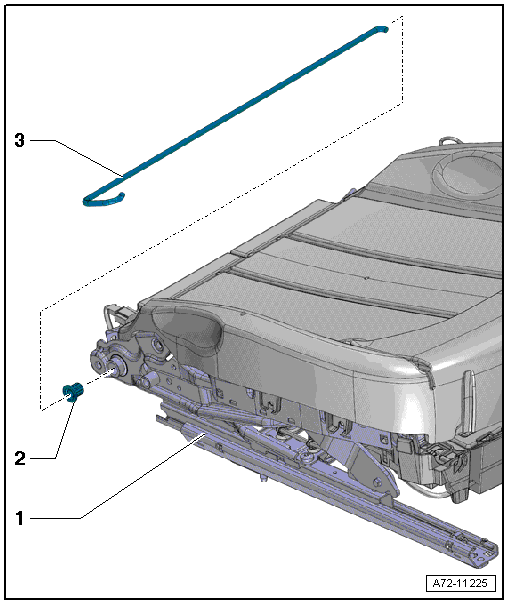

Montageübersicht - Sitzwanne, Torsionsstab

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Sitzwanne
  2. Lager
    • für Torsionsstab
    • in Führung eingeschoben
  3. Torsionsstab
    • gefettet; Fett → Elektronischer Teilekatalog

Montageübersicht - Sitzhöhenverstellung

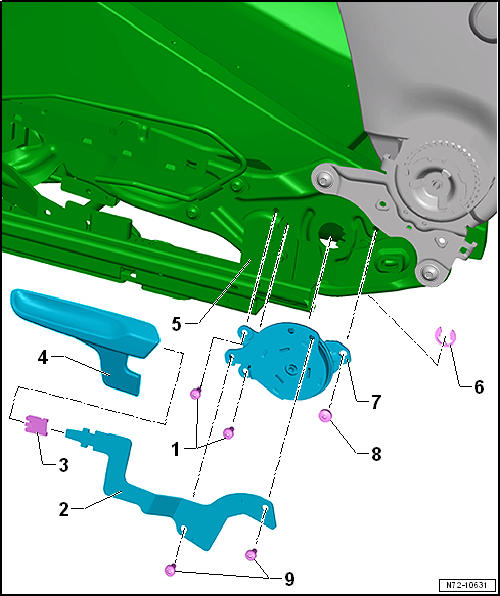

Montageübersicht - Sitzhöhenverstellung, Normalsitz, ergo Aktiv Sitz

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Schrauben
    • 2 Stück
    • unterschiedliche Länge zu Schraube -Pos. 8- beachten
    • 6,5 Nm
  2. Sitzhöhenverstellhebel
    • für Sitzhöhenverstellung
    • aus- und einbauen
  3. Halteklammer
    • auf festen Sitz achten
  4. Griff für Sitzhöhenverstellung
    • aus- und einbauen
  5. Sitzwanne
    • Montageübersicht
  6. Sicherungsscheibe
    • nach Demontage ersetzen
  7. Sitzhöhenverstellung
    • aus- und einbauen
  8. Schraube
    • unterschiedliche Länge zu den Schrauben -Pos. 1- beachten
    • 10 Nm
  9. Schrauben
    • 2 Stück
    • 8 Nm

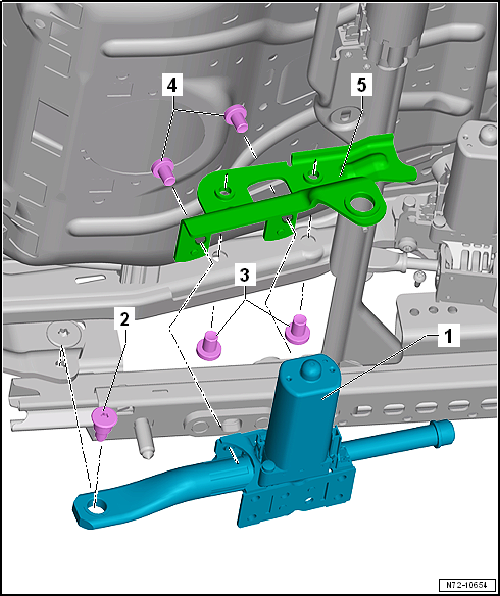

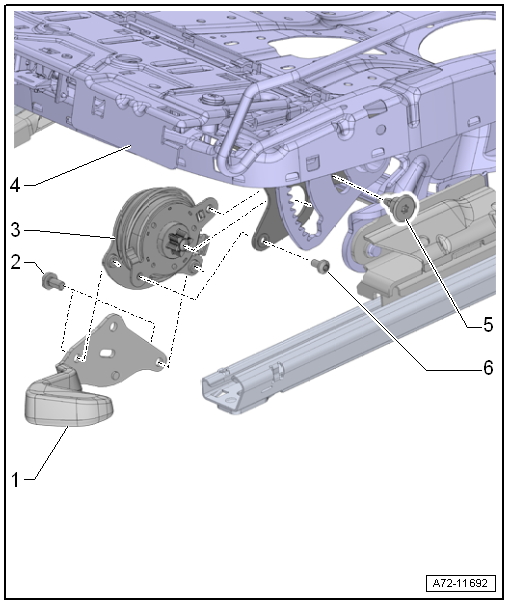

Montageübersicht - Sitzhöhenverstellung, elektrisch verstellbarer Sitz

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Motor für Sitzhöhenverstellung
    • Motor für Höhenverstellung des Fahrersitzes -V138-
    • Motor für Höhenverstellung des Beifahrersitzes -V246-
    • aus- und einbauen
  2. Schraube

Vorsicht!

Schraube hat Linksgewinde.

  • selbstsichernd
  • nach Demontage ersetzen
  • beim Aus- und Einbau Hinweise beachten
  • die Gewindebohrung für die Schraube muss gereinigt werden, zum Beispiel mit einem Gewindeschneider
  • 22 Nm
  1. Schrauben
    • 2 Stück
    • selbstsichernd
    • nach Demontage ersetzen
    • die Gewindebohrungen für die Schrauben müssen gereinigt werden, zum Beispiel mit einem Gewindeschneider
    • 20 Nm
  2. Schrauben
    • 2 Stück
    • selbstsichernd
    • nach Demontage ersetzen
    • die Gewindebohrungen für die Schrauben müssen gereinigt werden, zum Beispiel mit einem Gewindeschneider
    • 10 Nm
  3. Halter
    • mit Sitzwanne verschraubt

Montageübersicht - Sitzneigungsverstellung

Montageübersicht - Sitzneigungsverstellung, Normalsitz, ergo Aktiv Sitz

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Griff
    • für Sitzneigungsverstellung
    • aus- und einbauen
  2. Schraube
    • 2 Stück
    • 8 Nm
  3. Sitzneigungsverstellung
    • aus- und einbauen
  4. Sitzwanne
  5. Stufenbolzen

Vorsicht!

Schraube hat Linksgewinde.

  • selbstsichernd
  • nach Demontage ersetzen
  • die Gewindebohrung für den Stufenbolzen muss gereinigt werden, zum Beispiel mit einem Gewindeschneider
  • 6 Nm
  1. Schraube
    • selbstsichernd
    • nach Demontage ersetzen
    • die Gewindebohrungen für die Schrauben müssen gereinigt werden, zum Beispiel mit einem Gewindeschneider
    • 6,5 Nm

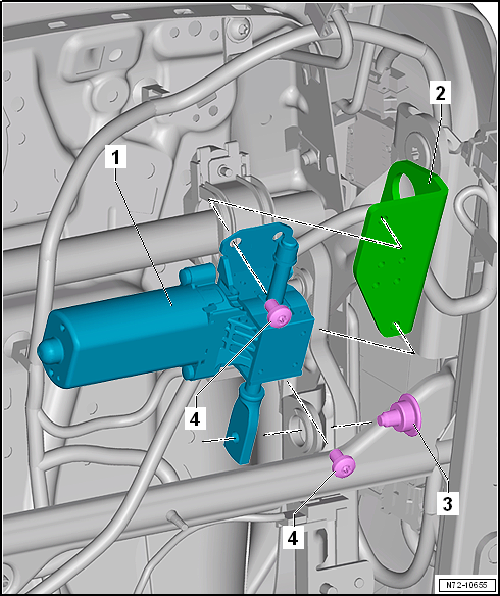

Montageübersicht - Sitzneigungsverstellung, elektrisch verstellbarer Sitz

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Motor für Sitzneigungsverstellung
    • Motor für Neigungsverstellung des Fahrersitzes -V243-
    • Motor für Neigungsverstellung des Beifahrersitzes -V244-
    • aus- und einbauen
  2. Halter
    • mit Sitzwanne verschraubt
  3. Schraube
    • selbstsichernd
    • nach Demontage ersetzen
    • die Gewindebohrung für die Schraube muss gereinigt werden, zum Beispiel mit einem Gewindeschneider
    • 20 Nm
  4. Schrauben
    • 2 Stück
    • selbstsichernd
    • nach Demontage ersetzen
    • die Gewindebohrungen für die Schrauben müssen gereinigt werden, zum Beispiel mit einem Gewindeschneider
    • 10 Nm

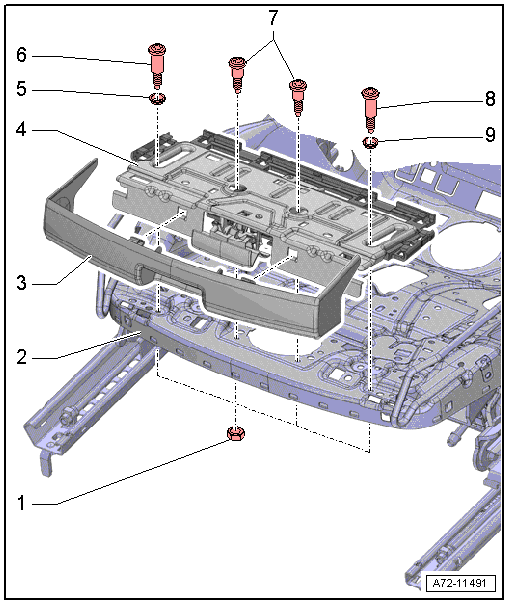

Montageübersicht - Sitztiefenverstellung

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Mutter
    • 4 Stück
    • nach Demontage ersetzen
  2. Sitzwanne
  3. Blende
    • für Sitztiefenverstellung
    • aus- und einbauen
    • bis zum hörbaren Verrasten andrücken
  4. Sitztiefenverstellung
    • aus- und einbauen
  5. Buchse
  6. Schraube
    • nach Demontage ersetzen
    • Schraube mit Sicherungsmittel einsetzen; Sicherungsmittel → Elektronischer Teilekatalog
    • 4 Nm
  7. Schrauben
    • nach Demontage ersetzen
    • Schraube mit Sicherungsmittel einsetzen; Sicherungsmittel → Elektronischer Teilekatalog
    • 4 Nm
  8. Schraube
    • nach Demontage ersetzen
    • Schraube mit Sicherungsmittel einsetzen; Sicherungsmittel → Elektronischer Teilekatalog
    • 4 Nm
  9. Buchse

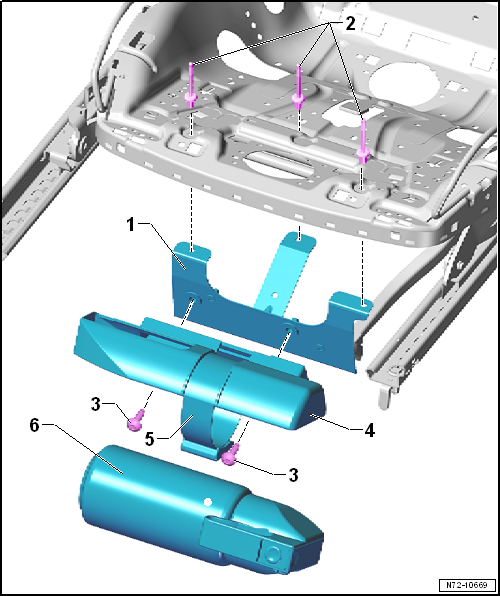

Montageübersicht - Feuerlöscher

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Halter
    • Ausbauen

- Halter -4- ausbauen.

- Bezug und Polster bei Sitzwanne ausbauen.

ACHTUNG!

Verletzungsgefahr der Augen.

Schutzbrille tragen!

- Nieten -2- mit Bohrmaschine abbohren und Halter abnehmen.

  1. Niet
    • 3 Stück
  2. Schraube
    • 2 Stück
    • 8 Nm
  3. Halter
    • Ausbauen

- Feuerlöscher -6- ausbauen.

- Schrauben -3- herausdrehen und Halter abnehmen.

  1. Spannband
  2. Feuerlöscher
    • Ausbauen

- Spannband -5- öffnen und Feuerlöscher abnehmen.

    Einbauorteübersicht - elektrische und elektronische Bauteile
    Einbauorteübersicht - elektrische und elektronische Bauteile, Normalsitz, ergo Aktiv Sitz Steuergerät für Massagefunktion -J740- aus- und einbauen Ausstattungsabhängig Sitz-Heizelem ...

    Vordersitz aus- und einbauen
    Hinweis Der Aus- und Einbau ist für den linken Sitz beschrieben. Der Aus- und Einbau für den rechten Sitz erfolgt sinngemäß. Der Aus- und Einbau ist für den manuell verstellbaren Sitz besc ...

    Mehr sehen:

    VW Passat Reparaturanleitung > Drücke prüfen bei Fahrzeugen: Mit Expansionsventil und Flüssigkeitsbehälter prüfen (ohne regelndem Klimakompressor)
    Prüfvoraussetzungen Kühler und Kondensator sind sauber (gegebenenfalls reinigen). Der Keilrippenriemen für Klimakompressor und Drehstromgenerator ist richtig gespannt. Alle Luftführungen, Abdeckungen und Dichtungen sind in Ordnung und richtig montiert. Die Klappen erreichen ihre Endstell ...

    © 2025 www.passatde.com - 0.0104
