VW Passat Reparaturanleitung: Montageübersicht - Sensor für Reifendruck

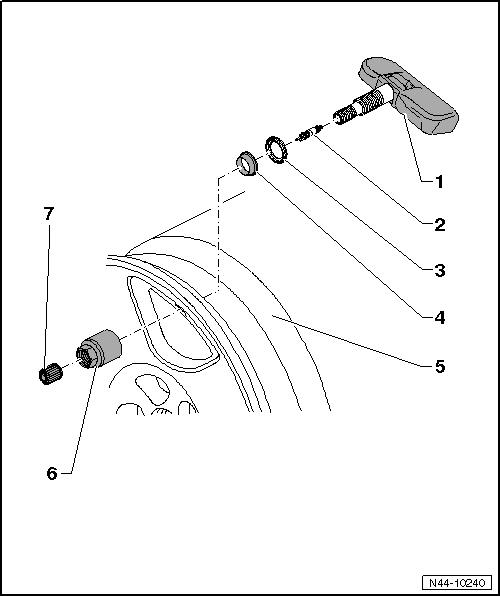

Montageübersicht - Sensor für Reifendruck, Sensor für Reifendruck mit Ventil

1. Sensor für Reifendruck
   • wird als Ersatzteil komplett geliefert
   • aus- und einbauen
   • wenn die Batterie leer ist, dann muss der komplette Sensor für Reifendruck ersetzt werden
   • nach dem Einsatz eines Pannensets muss die Bohrung für das Ventil und die Öffnung des Druckgebers saubergewischt werden
2. Ventileinsatz
   • Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"
   • bei jedem Reifenwechsel ersetzen

Hinweis

Verwenden Sie nur den Original Ventileinsatz, dieser hat eine spezielle Beschichtung!

3. Dichtscheibe
   • wird während des Anziehens der Überwurfmutter leicht verformt
4. Dichtring
5. Scheibenrad
   • Reifenmontage von Reifen mit Notlaufeigenschaften
   • Reifenmontage von Reifen (Räder mit Reifen-Druck-Kontrolle)
6. Überwurfmutter
   • 8 Nm
7. Ventilkappe
   • nur die originalen Ventilkappen aus dem Reparatursatz verwenden → Elektronischer Ersatzteilkatalog "ETKA"
   • keine Komfort-Ventilkappen und Metallkappen verwenden

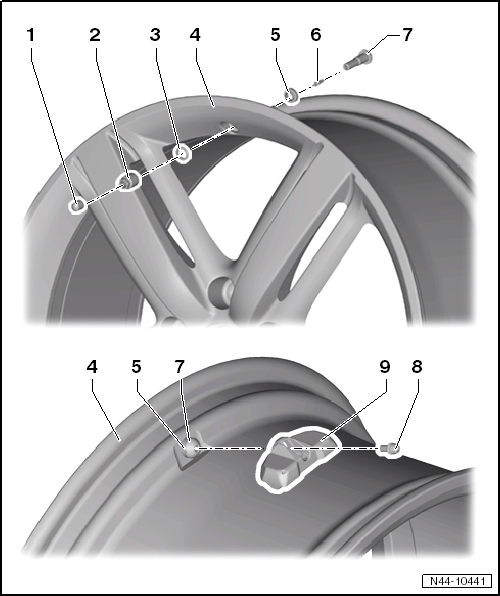

Montageübersicht - Sensor für Reifendruck, Sensor für Reifendruck ohne Ventil

1. Ventilkappe
2. Mutter
   • Einzelteil von
   • Anzugsdrehmoment
   • nach jeder Demontage ersetzen
3. Scheibe
   • Einzelteil von
4. Scheibenrad
   • Reifenmontage
5. Dichtring
   • Einzelteil von
6. Ventileinsatz
   • bei jedem Reifenwechsel ersetzen

Hinweis

Keine Ventileinsätze aus Messing sondern nur vernickelte (silberne) Ventileinsätze verwenden (Korrosion!).

7. Metallventil
   • wird als Ersatzteil komplett mit Schraube geliefert
   • aus- und einbauen
8. Schraube
   • Torxschraube (Kundendienstvariante)
   • Einzelteil von
   • 4 Nm
   • Vierkantschraube mit flachem Kopf (Produktionsvariante)
9. Sensor für Reifendruck
   • Sensor für Reifendruck vorn links -G222-
   • Sensor für Reifendruck vorn rechts -G223-
   • Sensor für Reifendruck hinten links -G224-
   • Sensor für Reifendruck hinten rechts -G225-
   • aus- und einbauen für Kundendienstvariante
   • aus- und einbauen für Produktionsvariante

Hinweis

Die Sensoren für Reifendruck haben eine Lebensdauer von ca. 10 Jahren.

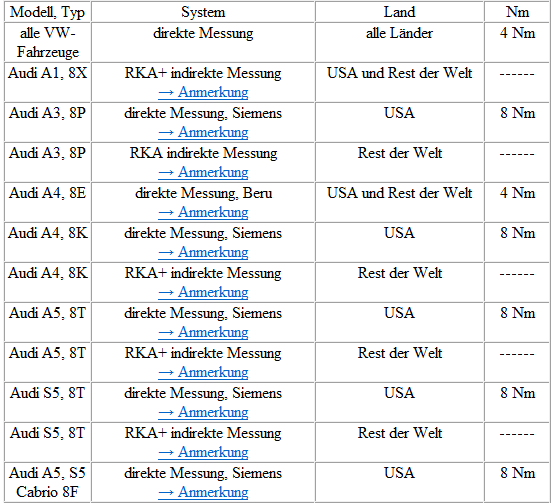

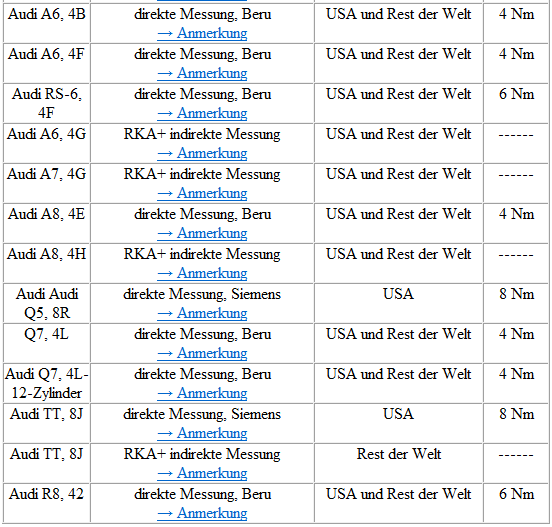

Anzugsdrehmoment Überwurfmutter
