VW Passat Reparaturanleitung: Radhausschale

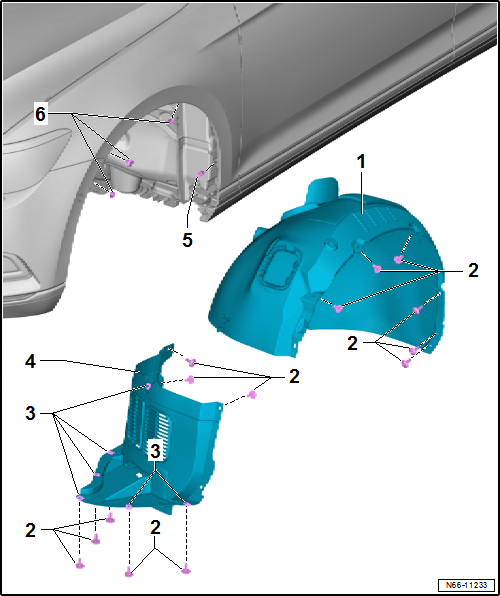

Montageübersicht - Radhausschale vorn

Hinweis

• Je nach Modellvariante müssen bei der Radhausschale vorn geringfügige Abweichungen berücksichtigt werden.
• Die Darstellung erfolgt für die linke Seite. Das Vorgehen für die rechte Seite ist sinngemäß daraus abzuleiten.

1. Radhausschale vorn
   • Material PP/EPDM
   • aus- und einbauen
2. Schraube
   • 11 Stück je Seite
   • 2,0 Nm
3. Schnappmutter
   • 6 Stück je Seite
4. Radhausschale, Vorderteil
   • Material PP/EPDM
   • verschiedene Ausführungen, Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"
5. Spreizmutter
   • 2 Stück je Seite
6. Verriegelungsknopf
   • 4 Stück je Seite

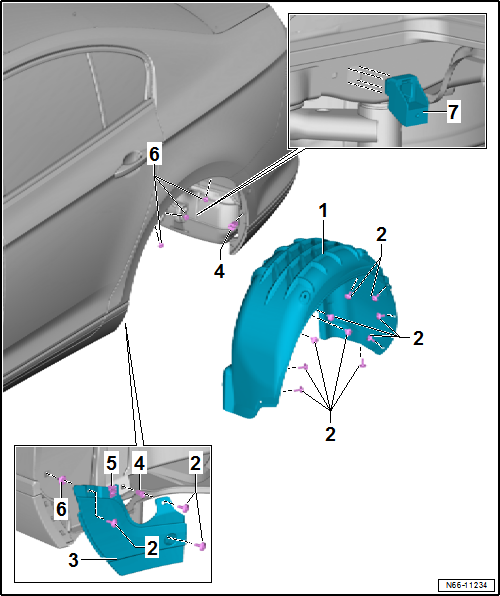

Montageübersicht - Radhausschale hinten

Hinweis

• Je nach Modellvariante müssen bei der Radhausschale vorn geringfügige Abweichungen berücksichtigt werden.
• Die Darstellung erfolgt für die linke Seite. Für die rechte Seite wird sinngemäß daraus abgeleitet.

1. Radhausschale hinten
   • Material PP/EPDM
   • aus- und einbauen
2. Schraube
   • 9 Stück je Seite für Radhausschale
   • 4 Stück je Seite für Schwellerabdeckung
   • 2,0 Nm
3. Schwellerabdeckung
   • aus- und einbauen
4. Spreizmuttern
   • 3 Stück je Seite
5. Schnappmuttern
   • 1 Stück je Seite
6. Spreizmutter
   • 4 Stück je Seite
   • gasdicht
   • die Spreizmuttern dichten den Innenraum gegen Abgase ab und müssen auf jeden Fall bei Beschädigungen ersetzt werden
7. Adapter
   • nur rechte Seite, nicht für Benziner
   • Anbau vor Einbau der Radhausschale hinten -1-

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Hinweis

• Der Aus- und Einbau erfolgt nur für die linke Radhausschale vorn. Für die rechte Seite wird sinngemäß daraus abgeleitet.
• Je nach Modellvariante müssen beim Aus- und Einbau geringfügige Abweichungen berücksichtigt werden.
• Zur besseren Darstellung der Schrauben wurde in der Abbildung das Rad nicht eingefügt.

Ausbauen

- Schrauben -2- herausdrehen.

- Radhausschale -1- und Radhausschale Vorderteil -4- aus dem Kotflügel herausziehen.

Einbauen

Hinweis

Spreizmuttern auf Beschädigung prüfen und diese gegebenenfalls ersetzen.

- Radhausschale Vorderteil -4- und Radhausschale vorn -1- in den Kotflügel schieben.

- Radhausschalen -1 und 4- ausrichten.

Anzugsdrehmomente

• Schrauben "Montageübersicht - Radhausschale vorn".

Radhausschale hinten aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen

Hinweis

• Der Aus- und Einbau erfolgt nur für die linke Radhausschale hinten. Für die rechte Seite wird sinngemäß daraus abgeleitet.
• Je nach Modellvariante müssen beim Aus- und Einbau geringfügige Abweichungen berücksichtigt werden.

- Rad ausbauen → Fahrwerk, Achsen, Lenkung.

Radhausschale

- Schrauben -2- herausdrehen.

- Radhausschale hinten -1- aus dem Radhaus herausziehen.

Schwellerabdeckung

Radhausschale hinten -1- lösen.

Schrauben -2- herausdrehen und Schwellerabdeckung nach unten abnehmen.

Hinweis

Spreizmuttern auf Beschädigung prüfen und diese gegebenenfalls ersetzen.

Einbauen

Hinweis

• Der Aus- und Einbau erfolgt nur für die linke Radhausschale hinten. Für die rechte Seite wird sinngemäß daraus abgeleitet.
• Je nach Modellvariante müssen beim Aus- und Einbau geringfügige Abweichungen berücksichtigt werden.

Hinweis

Spreizmuttern auf Beschädigung prüfen und diese gegebenenfalls ersetzen.

Radhausschale

- Radhausschale hinten -1- im Radhaus knickfrei einsetzen.

- Rad anbauen → Fahrwerk, Achsen, Lenkung.

Schwellerabdeckung

Schwellerabdeckung positionieren und verschrauben.

- Rad anbauen → Fahrwerk, Achsen, Lenkung.

Anzugsdrehmomente

• Schrauben "Montageübersicht - Radhausschale hinten".
