VW Passat Reparaturanleitung: Rücksitze

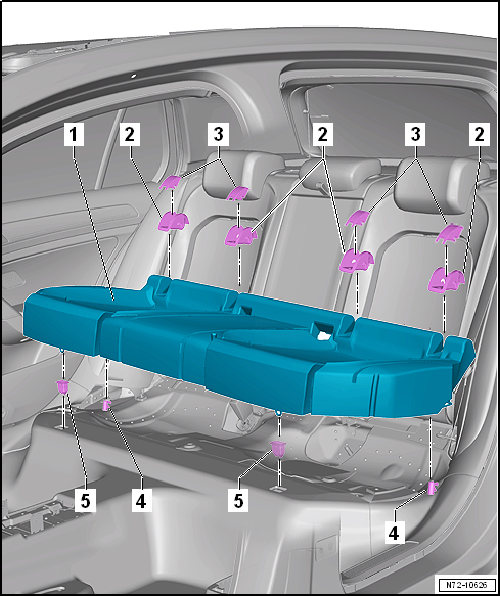

Montageübersicht - Sitzbank / Einzelsitze

1. Rücksitzbank
   • Zuordnung → Elektronischer Teilekatalog
   • aus- und einbauen
2. Führung
   • für ISOFIX Kindersitzverankerung
   • 4 Stück
   • aus- und einbauen
3. Deckel
   • für ISOFIX Kindersitzverankerung
   • 4 Stück
   • aus- und einbauen
4. Fanghaken
   • 2 Stück
   • fasst in den Drahtrahmen der Rücksitzbank
5. Aufnahmetüllen
   • 2 Stück
   • zur Befestigung der Rücksitzbank
   • in den Unterboden eingeclipst
   • bei Beschädigung ersetzen

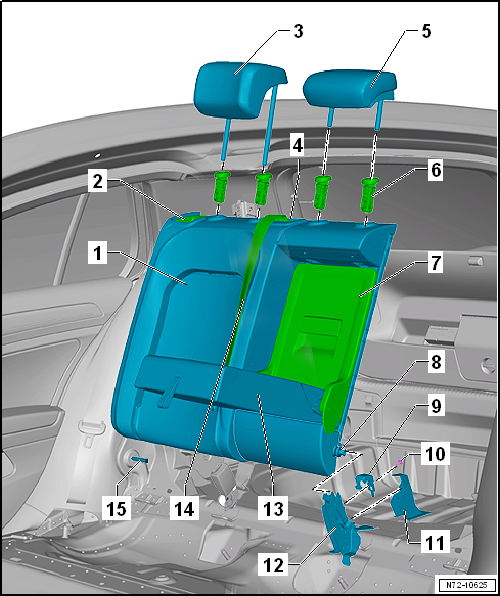

Montageübersicht - Rücksitzlehne

1. Rücksitzlehne
   • Zuordnung → Elektronischer Teilekatalog
   • aus- und einbauen
2. Verriegelung
   • für Rücksitzlehne
   • Montageübersicht
3. Kopfstütze außen
   • aus- und einbauen
4. Gurtführung hinten in der Mitte
   • bei Beschädigung gesamte Gurtführung ersetzen
   • aus- und einbauen
5. Kopfstütze in der Mitte
   • aus- und einbauen
6. Kopfstützenführung
   • aus- und einbauen
7. Klappe
   • für Durchladeeinrichtung
   • Zuordnung → Elektronischer Teilekatalog
   • aus- und einbauen
8. Lagerbolzen innen
   • für Rücksitzlehne
   • 13,5 Nm
9. Arretierungsbügel
   • für Mittellager
   • aus- und einbauen
10. Schraube
    • 8 Nm
11. Abdeckung
    • für Mittellager
    • nur bei Limousine
    • aus- und einbauen
12. Mittellager
    • mit dem Unterboden verschweißt
13. Mittelarmlehne
    • Zuordnung → Elektronischer Teilekatalog
    • Montageübersicht
    • aus- und einbauen
14. Dreipunkt-Sicherheitsgurt hinten
    • aus- und einbauen
15. Lagerzapfen außen
    • mit der Karosserie verschweißt

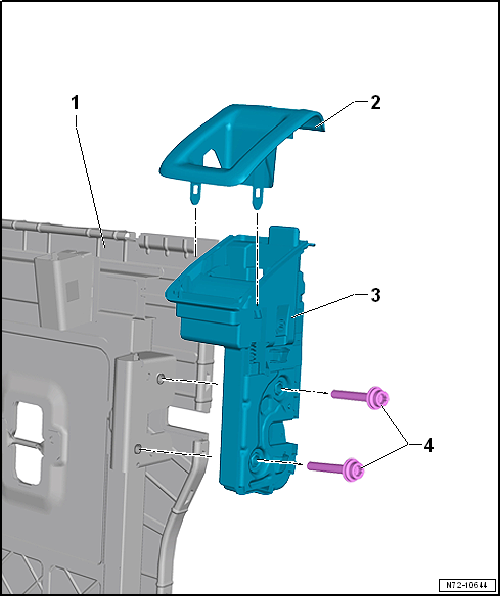

Montageübersicht - Verriegelung

Hinweis

Die Montageübersicht bezieht sich auf die Verriegelung für die Rücksitzlehne 1/3 links. Die Verriegelung für die Rücksitzlehne 2/3 rechts ist ähnlich.

1. Lehnenrahmen
2. Blende für Verriegelung
   • aus- und einbauen
3. Verriegelung für Rücksitzlehne
   • aus- und einbauen
4. Schraube
   • 2 Stück
   • 23 Nm

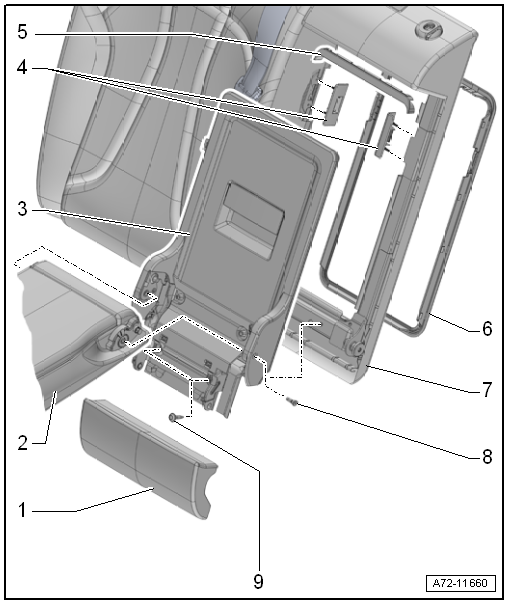

Montageübersicht - Mittelarmlehne

1. Zwischenpolster
   • Zuordnung → Elektronischer Teilekatalog
   • aus- und einbauen
2. Mittelarmlehne
   • aus- und einbauen
3. Klappe
   • für Durchladeeinrichtung
   • aus- und einbauen
4. Blende
   • für Klappenverrastung
   • aus- und einbauen
5. Anschlagleiste
   • in Rücksitzlehne eingeclipst
   • aus- und einbauen
6. Abdeckrahmen
   • für Durchladeeinrichtung
   • in Rücksitzlehne eingeclipst
   • aus- und einbauen
7. Rücksitzlehne 2/3 rechts
   • mit Durchladeeinrichtung
   • Zuordnung → Elektronischer Teilekatalog
8. Schraube
   • 2 Stück
   • selbstfurchend
   • nach Demontage ersetzen
   • 12 Nm
9. Schraube
   • 2 Stück
   • 8 Nm

Montageübersicht - Seitenpolster

Das Seitenpolster ist in die Radhausverkleidung integriert. Seitenpolster und Radhausverkleidung sind ein gemeinsames Bauteil und können nicht voneinander getrennt werden.

Montageübersicht - Fernentriegelung Rücksitzlehne

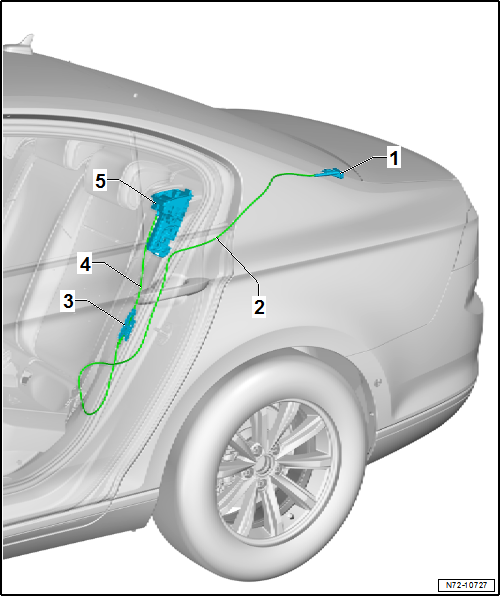

Montageübersicht - Fernentriegelung Rücksitzlehne, Limousine

Hinweis

Die Abbildung zeigt die Fernentriegelung Rücksitzlehne der linken Seite. Die rechte Seite ist sinngemäß spiegelbildlich.

1. Betätigung für Fernentriegelung Rücksitzlehne
   • aus- und einbauen
2. Fahrzeugseitiger Bowdenzug
   • aus- und einbauen
3. Verbindungsteil
   • Bowdenzug für Fernentriegelung Rücksitzlehne trennen und verbinden
4. Lehnenseitiger Bowdenzug
   • aus- und einbauen
5. Verriegelung für Rücksitzlehne
   • aus- und einbauen

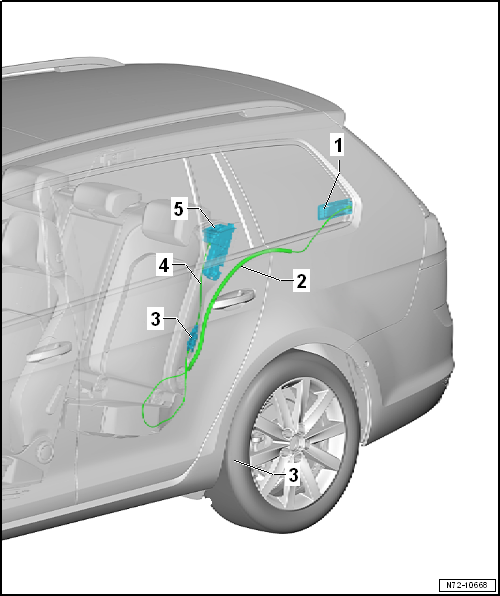

Montageübersicht - Fernentriegelung Rücksitzlehne, Variant

Hinweis

Die Abbildung zeigt die Fernentriegelung Rücksitzlehne der linken Seite. Die rechte Seite ist sinngemäß spiegelbildlich.

1. Betätigung für Fernentriegelung Rücksitzlehne
   • aus- und einbauen
2. Fahrzeugseitiger Bowdenzug
   • aus- und einbauen
3. Verbindungsteil
   • Bowdenzug für Fernentriegelung Rücksitzlehne trennen und verbinden
4. Lehnenseitiger Bowdenzug
   • aus- und einbauen
5. Verriegelung für Rücksitzlehne
   • aus- und einbauen

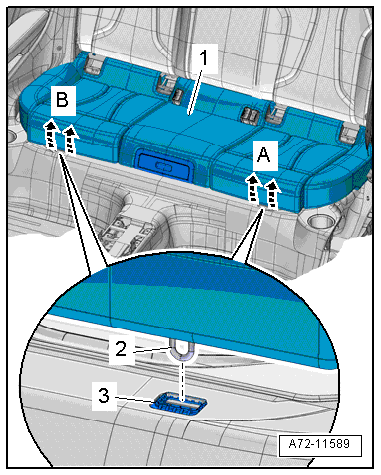

Sitzbank / Einzelsitze aus- und einbauen

Ausbauen

- Vordersitze in die vorderste Stellung fahren.

- Führungen -1- für ISOFIX Kindersitzverankerung (4 Stück) von den Verankerungen abclipsen.

- Mit beiden Händen an einer Seite unter den Sitzrahmen der Rücksitzbank fassen.

- Rücksitzbank -1- mit beiden Händen ruckartig kräftig nach oben ziehen -Pfeile A-, wodurch der Drahthaken -2- der Rücksitzbank aus der Aufnahmetülle -3- ausrastet.

- Vorgang auf der gegenüberliegenden Seite der Rücksitzbank wiederholen -Pfeile B-.

- Rücksitzbank -1- vorn leicht anheben und das Drahtgestell -2- nach hinten aus den Fanghaken -3- heraus schieben -Pfeil-.

- Rücksitzbank aus dem Fahrzeug herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Karosserieausschnitte -Pfeil- auf Verformungen prüfen.

- Bei Verformungen das Blech mit einem Kunststoffhammer zurückrichten.

Hinweis

Bleibende leichte Verformungen sind zulässig.

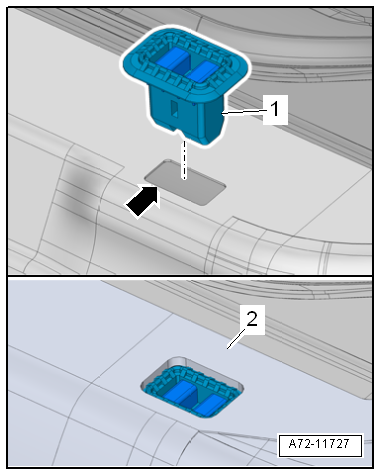

- Bodenbelag -2- anheben und die neuen Aufnahmetüllen -1- bis zum hörbaren Einrasten in den Karosserieausschnitt -Pfeil- eindrücken.

- Bodenbelag wie dargestellt um die Tülle legen.

Hinweis

Der Bodenbelag darf nicht die Tülle verdecken.

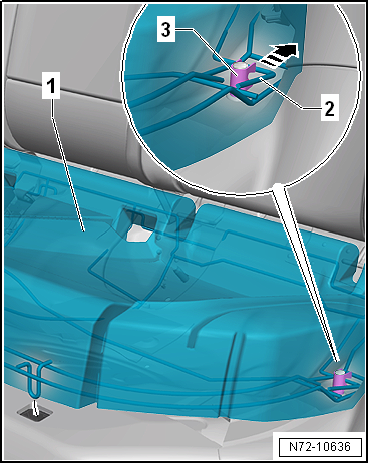

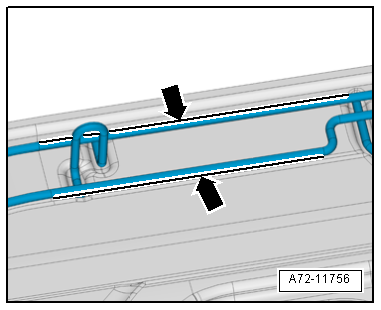

- Vor Einbau der Rücksitzbank prüfen, ob der Drahtrahmen im gekennzeichneten Bereich fluchtet -Pfeile-.

- Wenn der Drahtrahmen verbogen ist, muss er so weit zurückgebogen werden, bis er wieder fluchtet.

- Rücksitzbank einsetzen und Drahthaken kräftig in die Aufnahmetüllen eindrücken.

- Darauf achten, dass die Drahthaken richtig in den Aufnahmetüllen eingerastet sind.

Rücksitzlehne aus- und einbauen

Hinweis

Zur besseren Darstellung ist die Rücksitzlehne 1/3 links nicht abgebildet.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1331-

Ausbauen

- Sitzbank ausbauen.

- Gurtschloss mit Gurtendbeschlag hinten rechts ausbauen.

- Bowdenzug der Lehnenentriegelung links und rechts trennen.

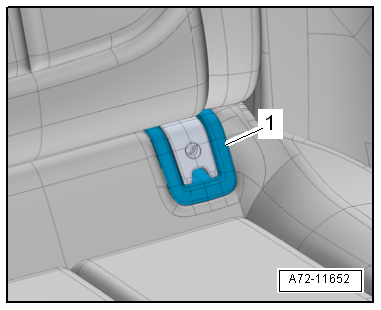

- Abdeckung des Mittellagers abnehmen.

- Schraube -2- herausdrehen.

- Ausstattungsvariante mit Durchladeeinrichtung: Klappe für Durchladeeinrichtung öffnen und nach vorn klappen.

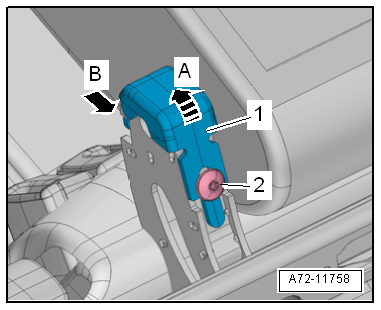

- Arretierungsbügel -1- hinten hochklappen -Pfeil A-, vorn am Mittellager -Pfeil B- aushängen und abnehmen.

Hinweis

Zur besseren Darstellung ist die Rücksitzlehne 1/3 links nicht abgebildet.

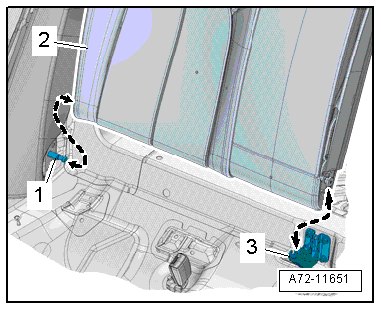

- Rücksitzlehne -2- aus dem Mittellager -3- herausheben und in Richtung Fahrzeugmitte aus der äußeren Lagerung -1- herausziehen -Pfeile-.

- Rücksitzlehne aus dem Fahrzeug herausnehmen.

Einbauen

- Rücksitzlehne -2- in senkrechter Einbaulage auf den äußeren Lagerzapfen -1- schieben.

- Rücksitzlehne -2- im Mittellager -3- platzieren.

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmomente

• "Montageübersicht - Rücksitzlehne"

Blende für Verriegelung aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-

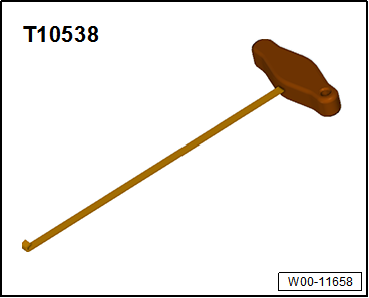

• Haken -T10538-

Ausbauen

Hinweis

Aufgrund beengter Platzverhältnisse im Bereich der "Blende für Verriegelung" ist die Mitarbeit eines 2. Monteurs hilfreich.

- Die entsprechende Kopfstütze hinten ausbauen.

- Die seitliche und obere Kederleiste für Lehnenbezug im Bereich der Blende mit einem Schraubendreher aus der Lehne aushaken.

- Seitlich der Blende -2- den Bezug vorsichtig mit dem Demontagekeil -3409- nach außen drücken.

- Mithilfe einer Leuchte die Position der jeweiligen Verriegelungslasche -1- ermitteln.

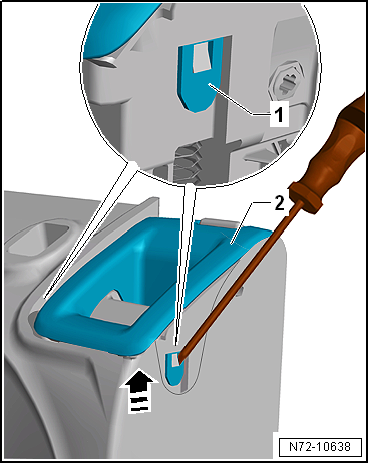

- Mit dem Haken -T10538- die entsprechende Verriegelungslasche -1- vorsichtig nach außen biegen.

- Nachdem beide Verriegelungslaschen -1- nach außen gebogen sind, die Blende nach oben abziehen und abnehmen -Pfeil-.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Nach dem Einbau der Blende muss die Verriegelung der Rücksitzlehne leichtgängig funktionieren.

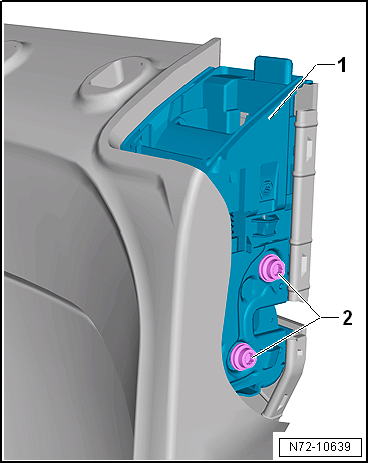

Verriegelung für Rücksitzlehne aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1331-

Ausbauen

- Blende für Verriegelung ausbauen.

- Bezug nur im Bereich der Verriegelung lösen.

- Lehnenseitigen Bowdenzug von der Verriegelung -1- abbauen.

- Schrauben -2- herausdrehen.

- Verriegelung -1- vom Lehnenrahmen abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

• "Montageübersicht - Verriegelung"

Abdeckrahmen für Durchladeeinrichtung aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-

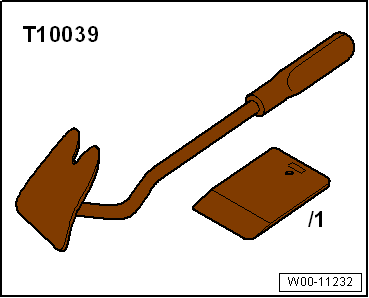

• Lösehebel -T10039-

• Haken -T40207-

Ausbauen

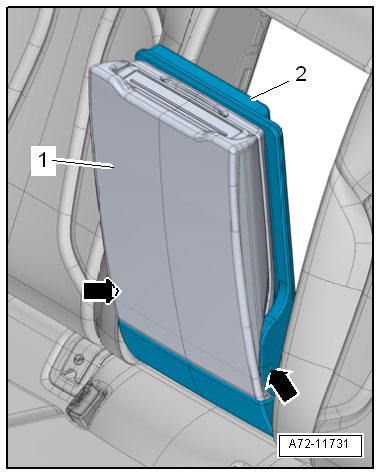

- Mittelarmlehne herunterklappen und Klappe für Durchladeeinrichtung öffnen.

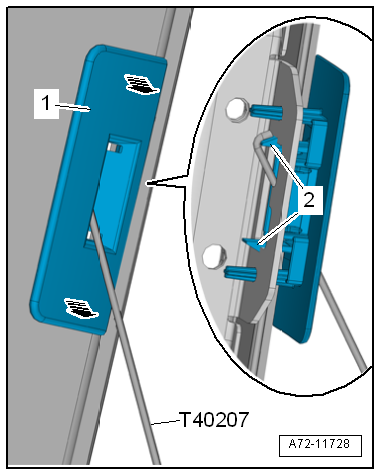

- Blende -1- mit dem Demontagekeil -3409- von der Rücksitzlehne abclipsen -Pfeile-.

- Dazu mit dem Haken -T40207- die Rastnasen -2- wechselweise ausrasten.

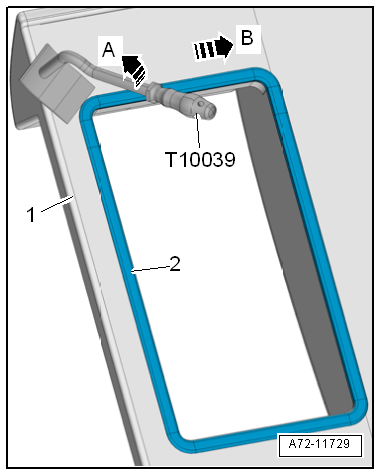

- Abdeckrahmen -2- mit dem Lösehebel -T10039- von der Rücksitzlehne -1- abhebeln -Pfeil A-.

- Mit dem Abhebeln in der oberen linken Ecke beginnen und in -Pfeilrichtung B- fortfahren.

- Abdeckrahmen für Durchladeeinrichtung abnehmen.

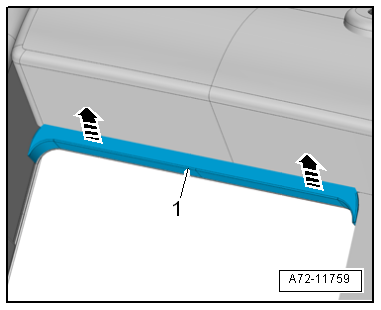

- Lehnenpolster mit Lehnenbezug etwas zur Seite drücken und Anschlagleiste -1- der Klappe für Durchladeeinrichtung von der Rücksitzlehne abclipsen -Pfeile-.

- Anschlagleiste für Klappe für Durchladeeinrichtung abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Klappe für Durchladeeinrichtung aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

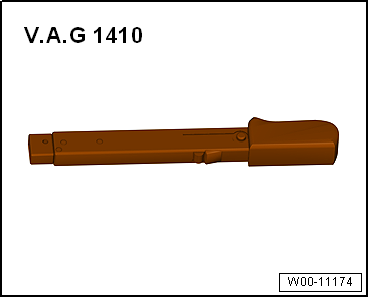

• Drehmomentschlüssel -V.A.G 1410-

Ausbauen

- Mittelarmlehne herunterklappen und Klappe für Durchladeeinrichtung öffnen.

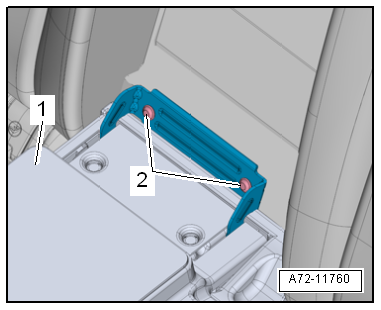

- Schrauben -2- herausdrehen.

- Mittelarmlehne mit Klappe -1- für Durchladeeinrichtung abnehmen.

- Mittelarmlehne ausbauen.

- Zwischenpolster unten ausbauen.

Einbauen

- Klappe -1- für Durchladeeinrichtung mit Mittelarmlehne ansetzen und Schrauben -2- nur handfest anziehen.

- Klappe -1- für Durchladeeinrichtung schließen und ausrichten.

- Schrauben -2- an der Rücksitzlehne festziehen.

Der weitere Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

• "Montageübersicht - Mittelarmlehne"

Mittelarmlehne aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1410-

Ausbauen

- Klappe -2- für Durchladeeinrichtung mit Mittelarmlehne etwa zu ¹/₃ öffnen.

- Schrauben -Pfeile- herausdrehen.

- Mittelarmlehne -1- von der Klappe der Durchladeeinrichtung abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

• "Montageübersicht - Mittelarmlehne"

Kopfstütze aus- und einbauen

Ausbauen

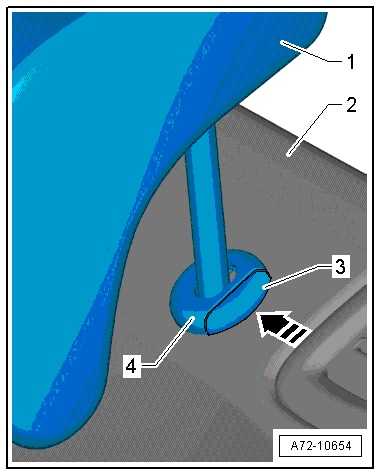

- Entriegelungstaste -3- für Höhenverstellung an der Kopfstützenführung -4- in -Pfeilrichtung- drücken.

- Gleichzeitig die Kopfstütze -1- bis zum Anschlag aus der Rücksitzlehne -2- herausziehen.

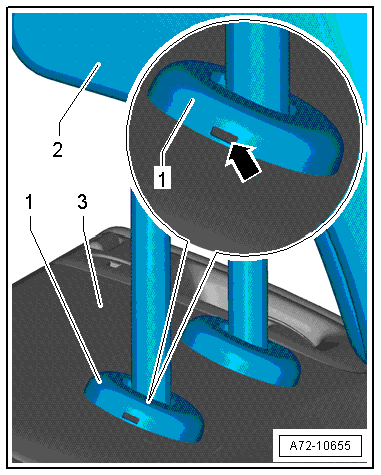

- Mit einem kleinen Schlitzschraubendreher in der Öffnung -Pfeil- der Kopfstützenführung -1- die Arretierungsfeder bis Anschlag drücken.

Hinweis

Die Lage der Öffnung in der Kopfstützenführung -Pfeil- kann sich in Fahrtrichtung "rechts" oder alternativ in Fahrtrichtung "links" befinden.

- Gleichzeitig Kopfstütze -2- aus der Rücksitzlehne -3- herausziehen und abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Kopfstützenführung aus- und einbauen

Hinweis

Zum Ausbau werden 2 handelsübliche Schraubendreher benötigt, Klingenhöhe: 0,4 mm, Klingenbreite: 8 mm.

Ausbauen

- Kopfstütze hinten ausbauen.

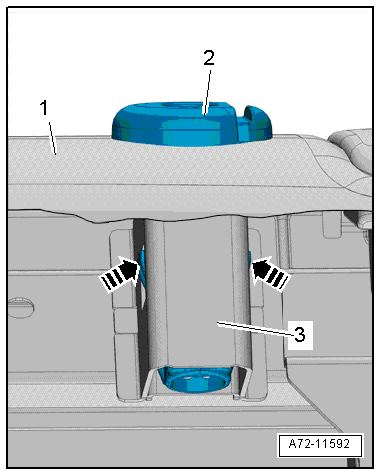

- Lehnenbezug mit Lehnenpolster -1- an den Außenseiten etwas nach unten drücken.

- Jeweils seitlich vom Kopfstützenrohr -3- einen Schraubendreher bis auf Höhe der Rastnasen -Pfeile- in die Lehne stecken.

Hinweis

Die 2 Schraubendreher sind so neben den Rastnasen zu platzieren, dass jeweils die flache Seite der Schraubendreherklinge an der Rastnase anliegt.

- Beide Schraubendreher um 90º drehen, hierdurch werden die Rastnasen der Kopfstützenführung entriegelt.

- Die Kopfstützenführung -2- vorsichtig mit einem 3. Schraubendreher aus der Lehne hebeln.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Seitenpolster aus- und einbauen

Das Seitenpolster ist in die Radhausverkleidung integriert. Seitenpolster und Radhausverkleidung sind ein gemeinsames Bauteil und können nicht voneinander getrennt werden.

- Radhausverkleidung aus- und einbauen.

Bowdenzug für Fernentriegelung Rücksitzlehne trennen und verbinden

Hinweis

Das Trennen und Verbinden ist für die linke Fahrzeugseite beschrieben. Das Trennen und Verbinden für die rechte Seite erfolgt sinngemäß.

Trennen

- Rücksitzlehne nach vorn klappen.

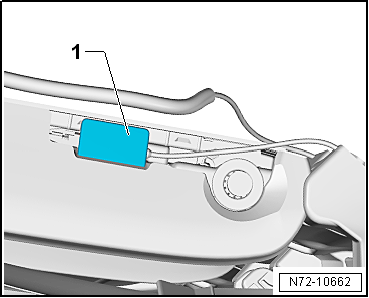

- Abdeckung -1- von der Rücksitzlehne abclipsen.

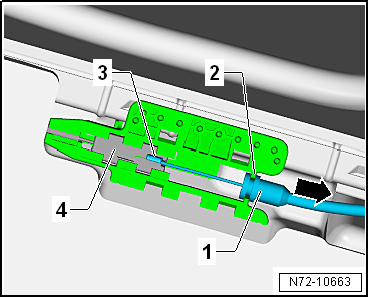

- Bowdenzug -1- aus dem Seilzugwiderlager -2- herausziehen.

- Bolzen -3- des Bowdenzugs aus der Aufnahme -4- im Verbindungsteil herausnehmen.

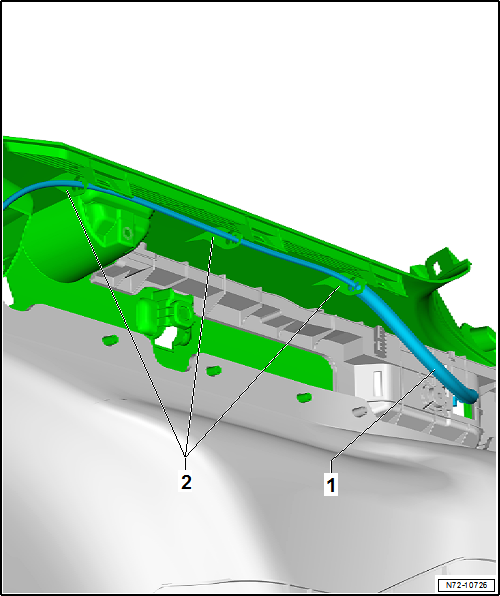

- Bowdenzug -1- aus der Rücksitzlehne herausfädeln -Pfeil-.

Verbinden

Das Verbinden der Bowdenzüge erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Der Lehnenbezug, muss umlaufend von der Abdeckung -1- festklemmt werden.

Betätigung für Fernentriegelung Rücksitzlehne aus- und einbauen

Betätigung für Fernentriegelung Rücksitzlehne aus- und einbauen, Limousine

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-

Ausbauen

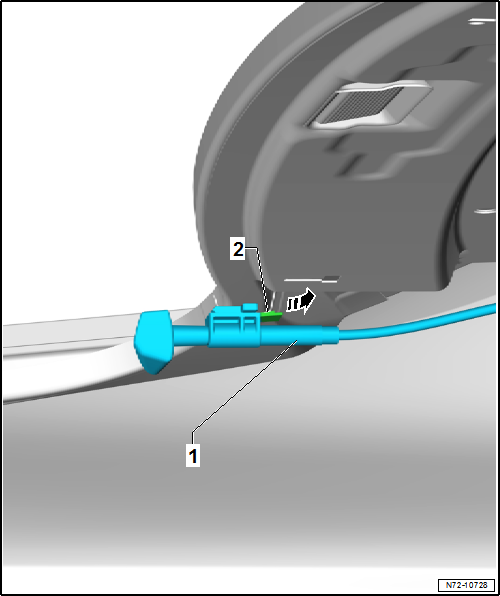

- Betätigung für Fernentriegelung Rücksitzlehne -1- aus dem Karosserieblech oben ausclipsen und abnehmen.

- Dazu die Lasche -2- mit dem Demontagekeil -3409- entriegeln.

- Betätigung -1- nach vorn aus dem Karosserieblech herausschieben -Pfeil-.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Betätigung für Fernentriegelung Rücksitzlehne aus- und einbauen, Variant

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

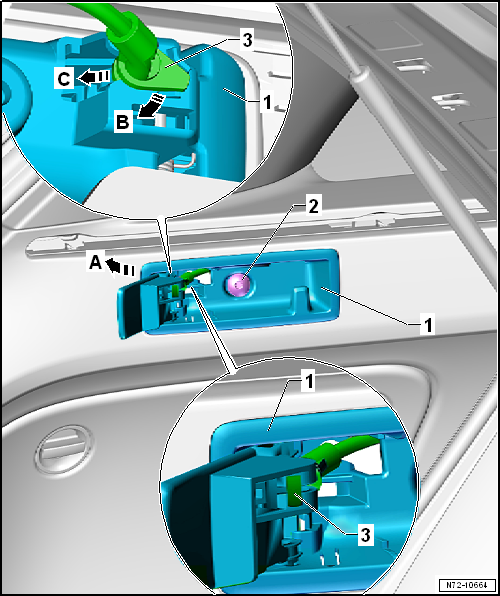

- Betätigungshebel für Fernentriegelung Rücksitzlehne -1- ziehen und gezogen halten.

- Schraube -2- herausdrehen.

- Betätigung für Fernentriegelung Rücksitzlehne -1- aus der Kofferraum-Seitenverkleidung ausclipsen und herausschwenken -Pfeil A-.

- Seilzugwiderlager vom Bowdenzug -3- entriegeln -Pfeil B-.

- Bowdenzug -3- aus dem Seilzugwiderlager der Betätigung für Fernentriegelung Rücksitzlehne -1- herausschieben -Pfeil C-.

- Bolzen vom Bowdenzug -3- aus dem Betätigungshebel für Fernentriegelung Rücksitzlehne -1- aushängen.

- Betätigung für Fernentriegelung Rücksitzlehne abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

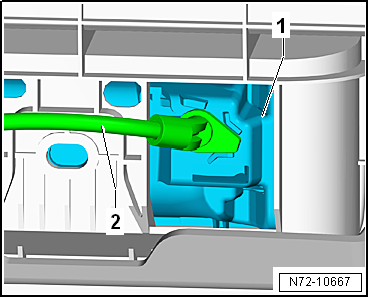

Auf die korrekte Positionierung Seilzugwiderlager vom Bowdenzug -2- in den Führungsnasen der Betätigung für Fernentriegelung Rücksitzlehne -1- achten.

Anzugsdrehmomente

• "Montageübersicht - Kofferraum-Seitenverkleidung, Variant"

Bowdenzug Fernentriegelung Rücksitzlehne aus- und einbauen

Bowdenzug Fernentriegelung Rücksitzlehne aus- und einbauen, Lehnenseitiger Bowdenzug

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

- Rücksitzlehnen ausbauen.

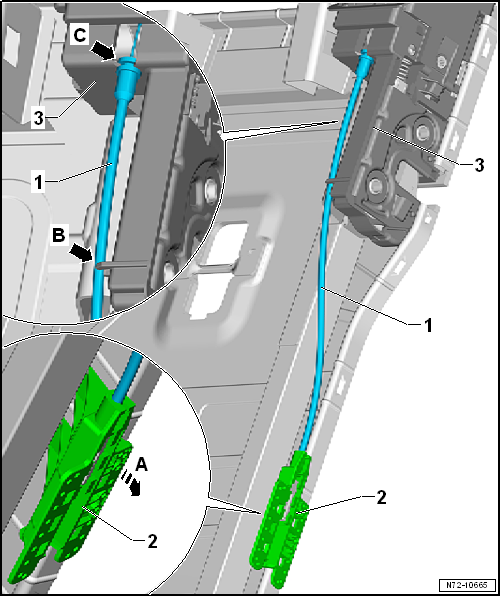

- Bezug und Polster nur im Bereich des Bowdenzugs -1- lösen.

- Verbindungsteil -2- mit Bowdenzug -1- vom Lehnenrahmen abclipsen -Pfeil A-.

- Bowdenzug -1- aus der Halterung -Pfeil B- ausclipsen.

- Bowdenzug -1- aus dem Seilzugwiderlager -Pfeil C- der Verriegelung für Rücksitzlehne -3- herausdrücken.

- Bolzen vom Bowdenzug -1- aus der Verriegelung für Rücksitzlehne -3- aushängen und Bowdenzug -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Bowdenzug Fernentriegelung Rücksitzlehne aus- und einbauen, Fahrzeugseitiger Bowdenzug, Limousine

Ausbauen

- Betätigung für Fernentriegelung Rücksitzlehne ausbauen.

- Kofferraum-Seitenverkleidung im oberen Bereich lösen.

- Bowdenzug entnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Bowdenzug Fernentriegelung Rücksitzlehne aus- und einbauen, Fahrzeugseitiger Bowdenzug, Variant

Ausbauen

- Kofferraum-Seitenverkleidung ausbauen.

- Betätigung für Fernentriegelung Rücksitzlehne ausbauen.

- Bowdenzug -1- aus den Haltern -2- an der Kofferraum-Seitenverkleidung ausbauen und abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.
