VW Passat Reparaturanleitung: Sitztiefenverstellung aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-

Ausbauen

- Vordersitz ausbauen.

- Sitztiefenverstellung bis zum Anschlag nach vorn stellen.

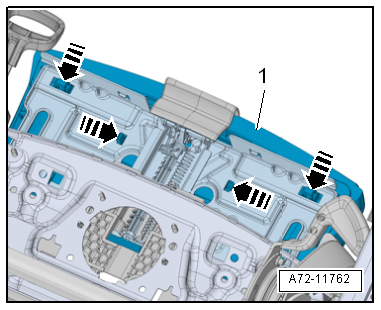

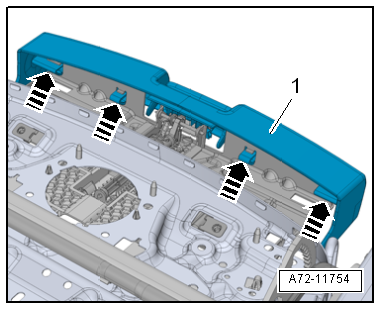

- Rastnasen -Pfeile- an der Blende -1- mit dem Demontagekeil -3409- entriegeln.

- Blende -1- von der Sitztiefenverstellung abnehmen.

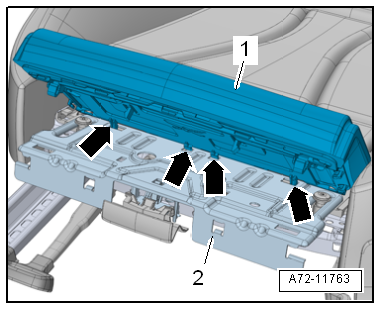

- Rastnasen -Pfeile- am Trägerteil mit dem Demontagekeil -3409- an der Sitztiefenverstellung entriegeln.

- Trägerteil -1- mit Sitzpolster und Sitzbezug für Sitztiefenverstellung nach oben vorn abziehen.

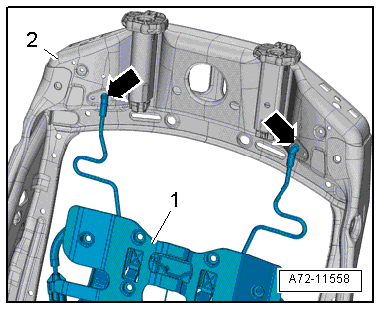

- Laschen -Pfeile- an der Sitztiefenverstellung -2- aushängen.

- Trägerteil mit Sitzpolster und Sitzbezug nach oben umlegen.

- Dazu Trägerteil -1- mit Sitzpolster und Sitzbezug für Sitztiefenverstellung nach oben und gleichzeitig nach vorn abziehen.

- Trägerteil -2- mit Sitzpolster und Sitzbezug der Sitztiefenverstellung auf dem Vordersitz ablegen.

Hinweis

Zur besseren Darstellung ist das Untergestell der Sitzwanne nicht abgebildet.

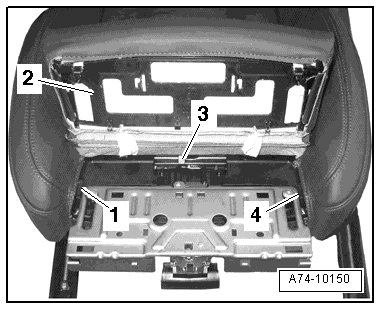

- Halteleisten -1- und -4- des Sitzbezugs aushängen.

- Kederleiste -3- des Sitzbezugs an der Sitztiefenverstellung ausbauen.

- Die Kederleiste nach vorn ziehen.

Vorsicht!

Beschädigungsgefahr der Rastnasen.

Beim Aus- und Einclipsen sehr vorsichtig vorgehen.

- Dazu den Sitzbezug -1- aus den Rastnasen -3- ausclipsen.

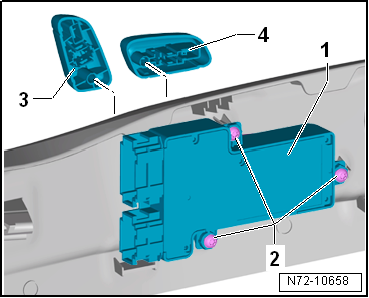

Fahrzeuge mit Steuergerät für Massagefunktion -J740-

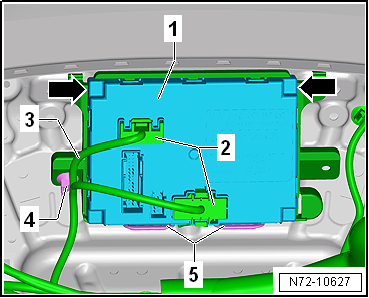

- Steuergerät für Massagefunktion -J740- ausbauen.

- Sitztiefenverstellung herausziehen.

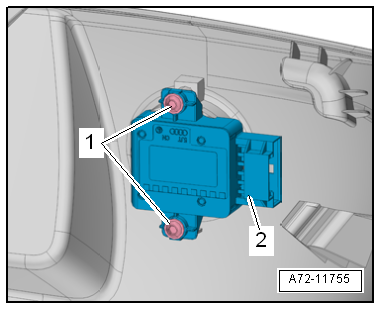

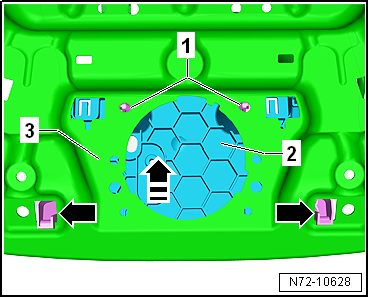

- Haltenasen -1- ausclipsen.

- Halter für das Steuergerät für Massagefunktion -J740--2- im Bereich der Haltenasen -1- absenken.

- Halter für das Steuergerät für Massagefunktion -J740--2- in -Pfeilrichtung- schieben.

- Halter für das Steuergerät für Massagefunktion -J740--2- aus den Aufnahmen -Pfeile- ausfädeln.

Fortsetzung für alle Fahrzeuge

- Sitztiefenverstellung nach hinten schieben.

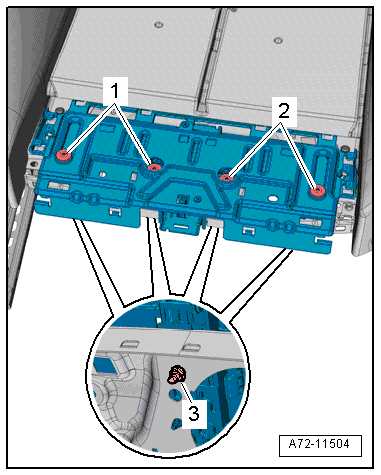

- Schrauben -1- und -2- herausdrehen.

- Dazu an den Muttern -3- an der Sitztiefenverstellung gegenhalten.

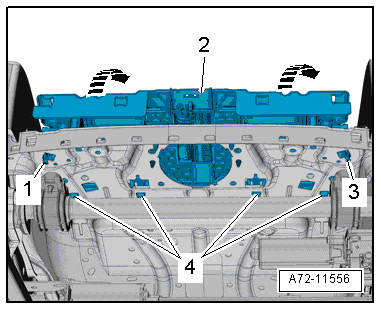

- Rastnasen -1- und -3- mit dem Demontagekeil -3409- ausclipsen.

- Sitztiefenverstellung -2- nach oben vorn von der Sitzwanne abziehen -Pfeile-.

- Dabei die Laschen -4- aus der Sitzwanne aushängen.

- Sitztiefenverstellung vom Vordersitz abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

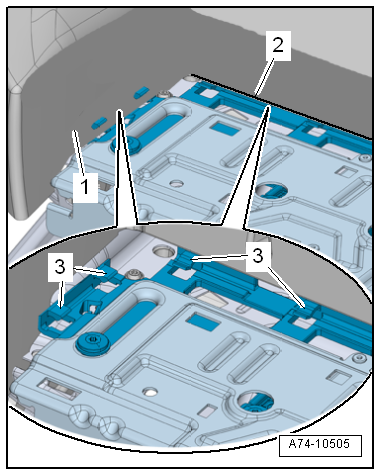

- Sitzbezug -1- in die Rastnasen -3- einhängen.

- Kederleiste -2- in den hinteren Rastnasen -3- verrasten.

- Die Verrastung auf den richtigen Sitz prüfen.

Vorsicht!

Beschädigungsgefahr der Rastnasen.

Beim Aus- und Einclipsen sehr vorsichtig vorgehen.

Hinweis

• Die beiden Schrauben außen besitzen eine Kunststoffführung.
• Auf die richtige Zuordnung achten!

Anzugsdrehmomente

• "Montageübersicht - Vordersitz"
• "Montageübersicht - Sitzwanne"
• "Montageübersicht - Sitztiefenverstellung"

Sitzneigungsverstellung aus- und einbauen

Sitzneigungsverstellung aus- und einbauen, Normalsitz, ergo Aktiv Sitz

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen

- Vordersitz in die hintere, höchste Stellung fahren.

- Sitzverkleidung Schwellerseite ausbauen.

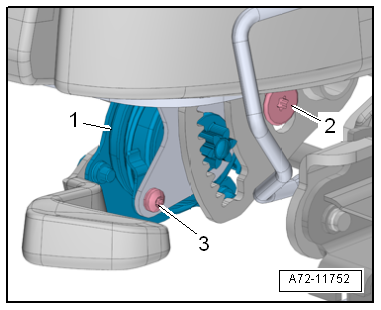

- Stufenbolzen -2- und Schraube -3- herausdrehen.

ACHTUNG!

Stufenbolzen -2- hat ein Linksgewinde!

- Sitzneigungsverstellung -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

ACHTUNG!

Stufenbolzen -2- hat ein Linksgewinde!

Anzugsdrehmomente

• "Montageübersicht - Sitzwanne, Normalsitz, ergo Aktiv Sitz"
• "Montageübersicht - Sitzneigungsverstellung, Normalsitz, ergo Aktiv Sitz"

Sitzneigungsverstellung aus- und einbauen, elektrisch verstellbarer Sitz

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen

- Vordersitz ausbauen.

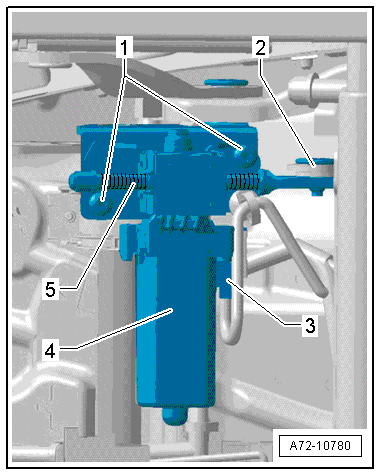

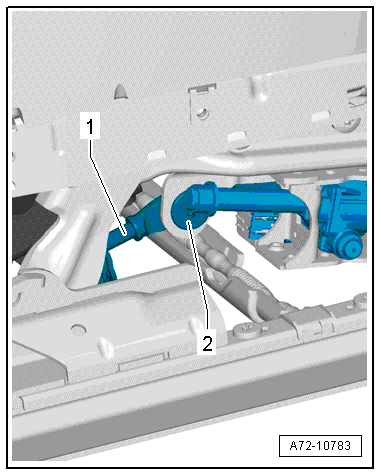

- Schraube -2- für Einstellspindel -1- des Motors für Sitzneigungsverstellung (vom Hersteller voreingestellt) herausdrehen.

Vorsicht!

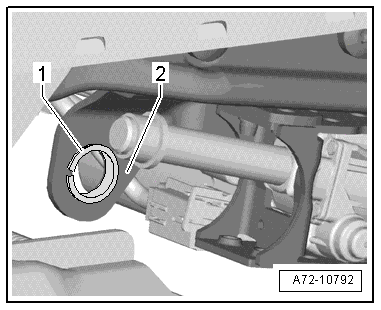

Beschädigungsgefahr der Buchse -1- in der Lagerstelle -2- (Verschraubung Einstellspindel/Sitzwanne).

• Die Buchse kann mit Werkstattmitteln nicht ersetzt werden.
• Bei beschädigter Buchse müssen die entsprechenden Montageteile ersetzt werden.

- Elektrische Steckverbindung -3- am Motor für Sitzneigungsverstellung trennen.

- Schrauben -1- herausdrehen, Motor für Sitzneigungsverstellung -4- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

• "Montageübersicht - Sitzwanne, elektrisch verstellbarer Sitz"
• "Montageübersicht - Sitzneigungsverstellung, elektrisch verstellbarer Sitz"

Griff für Sitzhöhenverstellung aus- und einbauen

Hinweis

Der Griff für Sitzhöhenverstellung kann bei eingebautem Vordersitz ersetzt werden.

Ausbauen

Hinweis

• Griff für Sitzhöhenverstellung wie beschrieben ausbauen. Keinesfalls den Griff für Sitzhöhenverstellung vom Hebel abschlagen.
• Wird beim Ausbauen des Griffs die Lasche beschädigt, ist eine nochmalige Montage nicht möglich. Der Griff muss ersetzt werden.

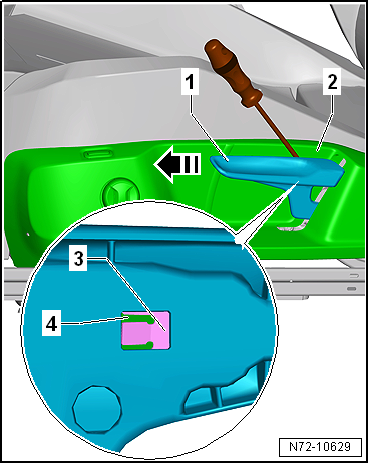

- Den Griff für Sitzhöhenverstellung -1- so weit wie möglich nach oben ziehen und ihn in dieser Stellung halten.

- Zwischen den Griff für Sitzhöhenverstellung -1- und der Blende -2- einen kleinen Schraubendreher bis zur Verrastung -3- einführen.

- Rastnase -3- mit dem Schraubendreher nach innen drücken.

- Gleichzeitig den Griff für Sitzhöhenverstellung -1- vom Hebel -4- in -Pfeilrichtung- abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Auf Beschädigungen und den Richtgen Sitz der Halteklammer -3- auf dem Hebel -4- achten.

- Griff für Sitzhöhenverstellung -1- auf den Hebel -4- bis zum Verrasten aufschieben.

- Nach dem Einbau prüfen, ob die Halteklammer -4- korrekt verrastet ist.

- Den Festsitz durch Gegenziehen prüfen.

Sitzhöhenverstellung aus- und einbauen

Sitzhöhenverstellung aus- und einbauen, Normalsitz, ergo Aktiv Sitz

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen

- Sitz in die höchste Sitzposition stellen.

- Lehnenverstellung ausbauen.

- Griff für Sitzhöhenverstellung ausbauen.

- Sitzverkleidung Schwellerseite ausbauen.

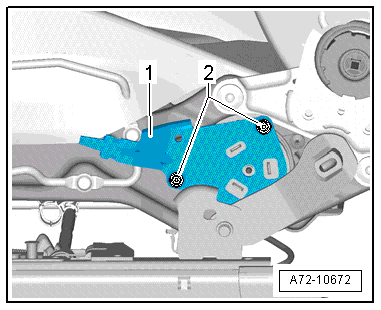

- Schrauben -2- herausdrehen.

- Hebel -1- abnehmen.

- Sicherungsscheibe -1- ausbauen.

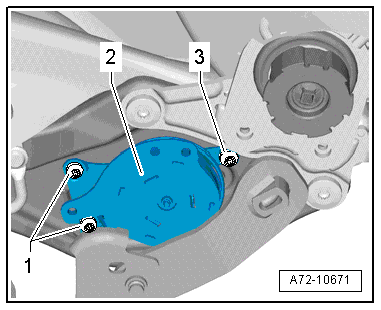

- Schrauben -1- und -3- herausdrehen.

- Sitzhöhenverstellung -2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

• Die Schrauben -1- und die Schraube -3- haben unterschiedliche Längen.
• Die Schraube -3- ist kürzer.
• Die Schraube -3- besitzt einen größeren Schraubenkopf.
• Auf die richtige Zuordnung achten.

- Den Sitz über die Lehne nach unten drücken.

- Sitzhöhenverstellung -2- ansetzen.

- Schrauben -1- und -3- festschrauben.

Anzugsdrehmomente

• "Montageübersicht - Sitzwanne, Normalsitz, ergo Aktiv Sitz"
• "Montageübersicht - Sitzhöhenverstellung, Normalsitz, ergo Aktiv Sitz"

Sitzhöhenverstellung aus- und einbauen, elektrisch verstellbarer Sitz

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen

- Vordersitz ausbauen.

- Sitzverkleidung Schwellerseite ausbauen.

- Elektrische Steckverbindung -1- am Motor für Sitzhöhenverstellung -2- trennen.

Vorsicht!

Beschädigung oder Zerstörung der Gewindebohrung in der Sitzwanne.

• Die Schraube -2- hat Linksgewinde.
• Beim Heraus- beziehungsweise Eindrehen muss die Verschraubung Einstellspindel/Sitzwanne entlastet werden. Dazu muss ein 2. Mechaniker den Sitz über die Lehne etwas nach unten drücken.

Beschädigungsgefahr der Buchse -3- in der Lagerstelle (Verschraubung Einstellspindel/Sitzwanne).

• Die Buchse kann mit Werkstattmitteln nicht ersetzt werden.
• Bei beschädigter Buchse müssen die entsprechenden Montageteile ersetzt werden.

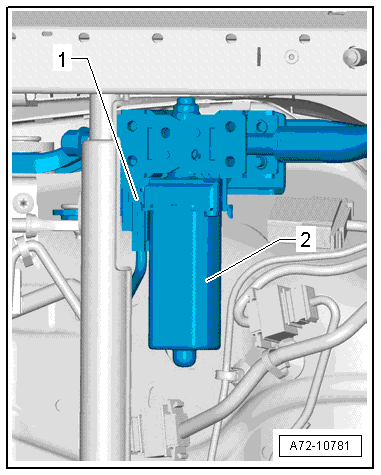

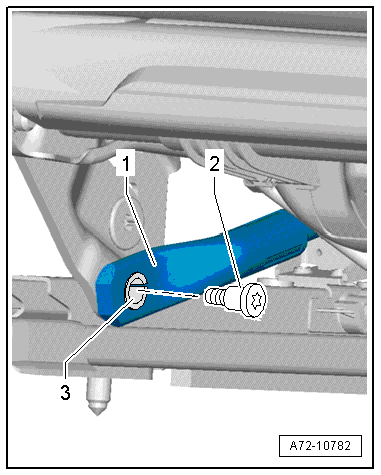

- Schraube -2- an der Einstellspindel -1- des Motors für Sitzhöhenverstellung herausdrehen.

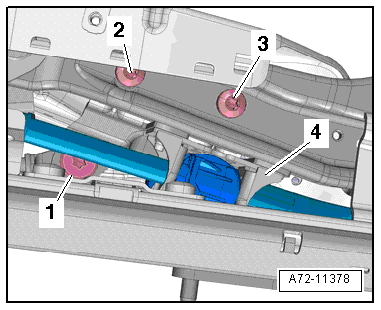

- Schraube -1- für Einstellspindel für Motor für Sitzneigungsverstellung (vom Hersteller voreingestellt) herausdrehen.

- Schrauben -2- und -3- herausdrehen.

- Halter mit Motor -4- für Höhenverstellung von der Sitzwanne abnehmen.

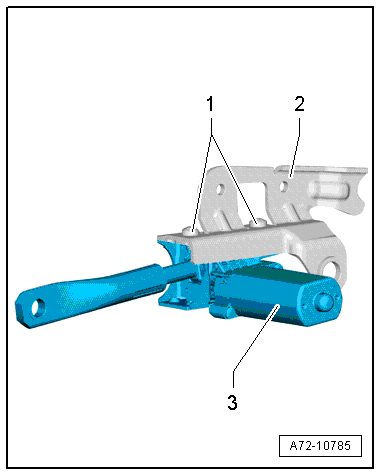

- Schrauben -1- herausdrehen.

- Halter -2- vom Motor für Sitzhöhenverstellung -3- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

• "Montageübersicht - Sitzwanne, elektrisch verstellbarer Sitz"
• "Montageübersicht - Sitzhöhenverstellung, elektrisch verstellbarer Sitz"

Untergestell der Sitzwanne mit Motor für Sitzlängsverstellung -V28-/-V31- aus- und einbauen

Ausbauen

- Vordersitz nach Möglichkeit in die höchste Stellung fahren, um die Vorspannung des Torsionsstabs so niedrig wie möglich zu halten.

- Vordersitz ausbauen.

- Gurtschloss vorn ausbauen.

- Elektrische Steckverbindung am Motor für Sitzlängsverstellung trennen.

- Elektrische Leitung vom Untergestell der Sitzwanne abclipsen und zur Seite legen.

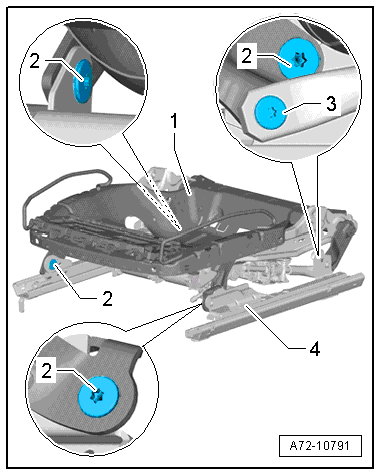

Vorsicht!

Beschädigungsgefahr der Gewindebohrungen oder der Buchsen in der Lagerstelle (Verschraubung Ober/Untergestell).

• Die Schraube -3- hat Linksgewinde.
• Zum Herausdrehen der nachfolgend genannten Schrauben muss ein 2. Mechaniker den Sitz über die Lehne etwas nach unten drücken.

- Schraube -3- herausdrehen.

- Schrauben -2- herausdrehen.

- Sitzwanne -1- vom Untergestell -4- abnehmen.

Vorsicht!

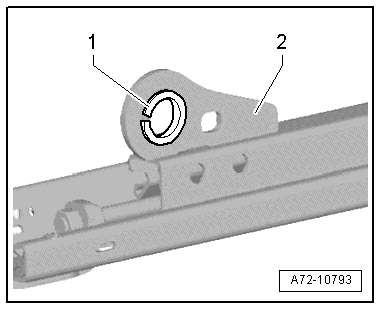

Beschädigungsgefahr der Buchsen -1- in den Lagerstellen -2- (Verschraubung Sitzwanne und Untergestell).

• Die Buchsen können mit Werkstattmitteln nicht ersetzt werden.
• Bei beschädigten Buchsen muss das Untergestell für Sitzwanne ersetzt werden.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

• "Montageübersicht - Sitzwanne, elektrisch verstellbarer Sitz"

Lehnenverstellung aus- und einbauen

Lehnenverstellung aus- und einbauen, Normalsitz ohne Durchladeeinrichtung, ergo Aktiv Sitz

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

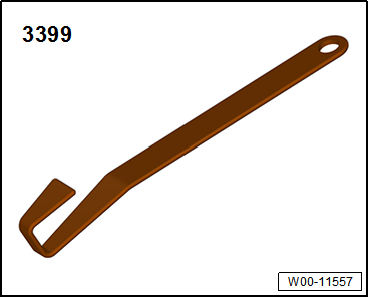

• Montagewerkzeug -3399-

Ausbauen

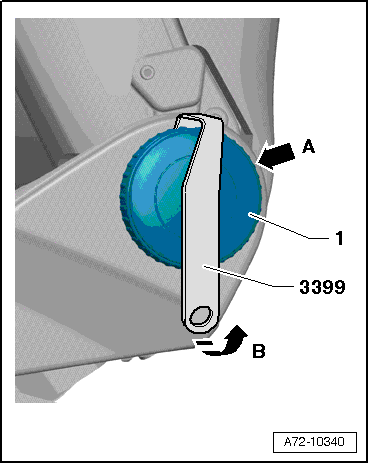

- Die Lehnenverstellung -1- so weit drehen, bis man von hinten -Pfeil A- eine Verrastung sehen kann. Eventuell eine Taschenlampe verwenden.

- Das Montagewerkzeug -3399- einsetzen und in -Pfeilrichtung B- hebeln.

- Die Lehnenverstellung um 120º weiter drehen.

- Das Montagewerkzeug -3399- einsetzen und in -Pfeilrichtung B- hebeln.

- Lehnenverstellung abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Auf die richtige Einbaulage der Lehnenverstellung achten.

- Durch Gegenziehen der Lehnenverstellung auf festsitzt prüfen.

- Sollte die Lehnenverstellung nach der Montage zu locker sitzen, ist dieses zu ersetzen.

Lehnenverstellung aus- und einbauen, Normalsitz mit Durchladeeinrichtung

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-

Ausbauen

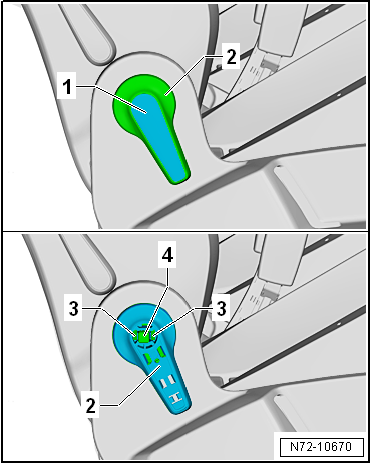

- Deckel -1- am Verstell- und Entriegelungshebel -2- mit dem Demontagekeil -3409- abclipsen.

- Haltenasen -3- am Verstell- und Entriegelungshebel -2- nach außen drücken und entriegeln.

- Verstell- und Entriegelungshebel -2- von der Welle -4- abziehen und entnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Auf die Einbaulage des Verstell- und Entriegelungshebels -2- achten. Den Verstell- und Entriegelungshebel -2- in der abgebildeten Position einbauen.

Lehnenverstellung aus- und einbauen, elektrisch verstellbarer Sitz

Die Lehnenverstellung mit Motor für Lehnenverstellung -V45-/-V46- kann nicht einzeln ersetzt werden. Bei einem Defekt an der Lehnenverstellung muss der Lehnenrahmen ersetzt werden.

Verstellung für Lendenwirbelstütze aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

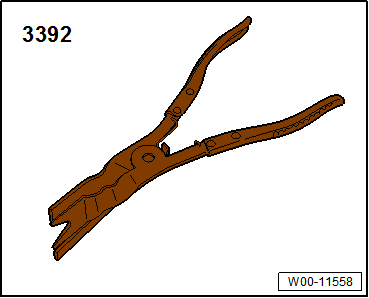

• Demontagezange -3392-

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

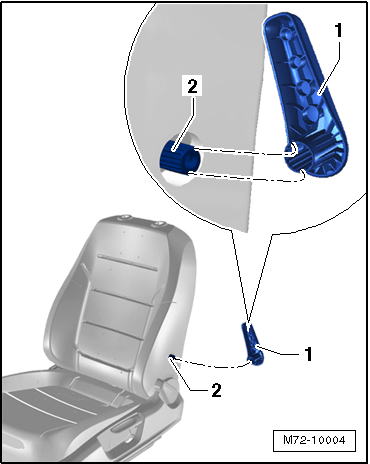

- Verstellhebel Lendenwirbelstütze -1- mit Demontagezange -3392- von der Welle -2- abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Es ist darauf zu achten, dass die Verzahnung vom Verstellhebel Lendenwirbelstütze -1- mit der Verzahnung der Welle -2- übereinstimmt.

- Durch Gegenziehen den Hebel auf festen Sitz prüfen.

- Sollte der Verstellhebel nach der Montage zu locker sitzen, ist dieser zu ersetzen.

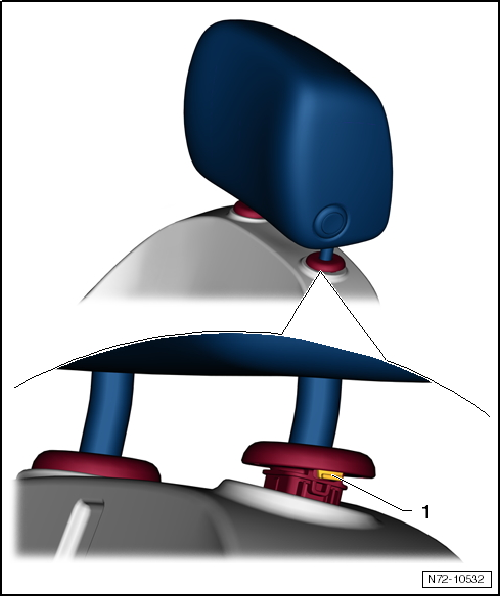

Kopfstütze aus- und einbauen

Ausbauen

Hinweis

• Die Kopfstützen können bei eingebauten Vordersitzen ausgebaut werden.
• Die Entriegelung (Entriegelungstaste) befindet sich beim Fahrersitz außen links in Fahrtrichtung und beim Beifahrersitz innen links in Fahrtrichtung.

- Vordersitz in die vordere, tiefste Stellung fahren und Sitzlehne etwa 45º neigen.

- Das Polster im Bereich der Kopfstützenführungen etwas nach unten drücken.

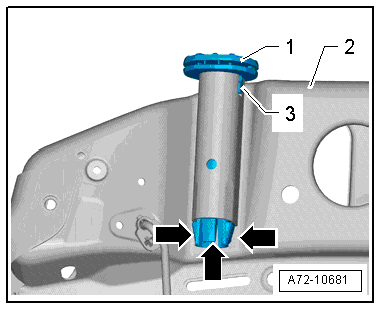

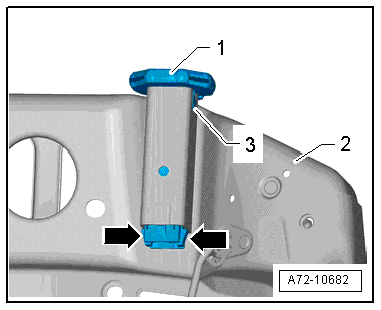

- Bei beiden Kopfstützenführungen das Sicherungsplättchen -1- bis zum Anschlag in Richtung Halterohr drücken.

- Kopfstütze aus der Lehne herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Kopfstützenführung aus- und einbauen

Ausbauen

- Lehnenbezug mit Lehnenpolster ausbauen.

Kopfstützenführung rechts

- Rastnasen nach innen drücken -Pfeile- und gleichzeitig Kopfstützenführung -1- aus dem Lehnenrahmen -2- herausziehen.

Hinweis

-Pos. 3- nicht beachten.

Kopfstützenführung links

- Rastnase nach innen drücken -Pfeile- und gleichzeitig Kopfstützenführung -1- aus dem Lehnenrahmen -2- herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Die Kopfstützenführung kann nur in einer Stellung eingesetzt werden.

• Die Führungsnase -3- der Kopfstützenführung muss in die Aussparung der Aufnahme am Lehnenrahmen eingreifen.
• Die Rastnasen müssen richtig mit dem Lehnenrahmen verrasten.

Anzugsdrehmomente

• "Montageübersicht - Vordersitz"
• "Montageübersicht - Lehne vorn"

Schalter für Verstellung der Lendenwirbelstütze -E176-/-E177- aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

- Sitzverkleidung Schwellerseite ausbauen.

- Schrauben -1- herausdrehen.

- Schalter -2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

Motor für Lendenwirbelstütze -V125-/-V126-/-V129-/-V130- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

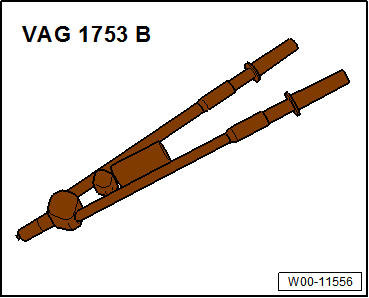

• Spezial-Blindniethebelzange -V.A.G 1753B-
• Bohrmaschine
• Schutzbrille

Ausbauen

- Vordersitz ausbauen.

- Lehnenbezug mit Lehnenpolster ausbauen.

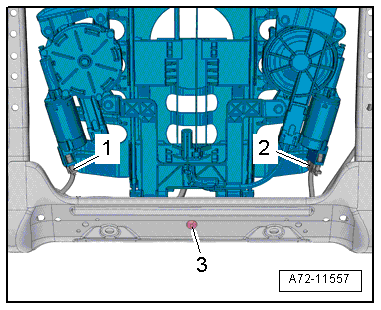

- Elektrische Steckverbindungen -1, 2- an den Motoren entriegeln und abziehen.

ACHTUNG!

Verletzungsgefahr der Augen.

Schutzbrille tragen!

- Niet -3- ausbohren.

Fortsetzung für alle Fahrzeuge

- Lendenwirbelstütze -1- unten nach vorn schwenken.

- Lendenwirbelstütze -1- oben am Lehnenrahmen -2- aushängen -Pfeile- und abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Lendenwirbelstütze -1- oben am Lehnenrahmen -2- einhängen -Pfeile- und unten nach hinten schwenken.

- Lendenwirbelstütze mit dem Lehnenrahmen vernieten.

Anzugsdrehmomente

• "Montageübersicht - Lehne vorn"
• "Montageübersicht - Vordersitz"

Bedienungseinheit für Sitzverstellung -E470-/-E471- aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

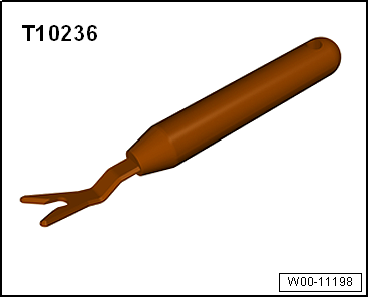

• Entriegelungswerkzeug -T10236-

Ausbauen

- Sitzverkleidung Schwellerseite ausbauen.

- Die Taster -3- und -4- vorsichtig mit dem Entriegelungswerkzeug -T10236- aus den Verrastungen der Bedienungseinheit für Sitzverstellung abhebeln.

- Schrauben -2- herausdrehen.

- Bedienungseinheit für Sitzverstellung -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

Steuergerät für Massagefunktion -J740- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-

Ausbauen

- Den elektrischen Leitungsstrang -3- vom Halter abclipsen.

- Dazu den Kabelhalter -4- mit dem Demontagekeil -3409- abhebeln.

- Steckverbindungen -2- entriegeln und abziehen.

- Steuergerät für Massagefunktion -J740--1- an den Befestigungslaschen -5- entriegeln.

- Steuergerät für Massagefunktion -J740--1- aus den Aufnahmen -Pfeile- ziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Beschädigte Kabelbinder und Clips ersetzen.

- Die elektrischen Leitungen so verlegen, dass die ursprüngliche Leitungsführung wiederhergestellt wird.

Anzugsdrehmomente

• "Montageübersicht - Vordersitz"
• "Montageübersicht - Sitzwanne"

Steuergerät für Sitzverstellung und Lenksäulenverstellung mit Memoryfunktion -J136- aus- und einbauen

Der Aus- und Einbau vom Steuergerät für Sitzverstellung und Lenksäulenverstellung mit Memoryfunktion -J136- ist identisch mit dem Aus- und Einbau vom Steuergerät für Massagefunktion -J740-.

- Steuergerät für Massagefunktion -J740- aus- und einbauen.
