VW Passat Reparaturanleitung: Sitzverkleidung Tunnelseite aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-

Ausbauen

- Vordersitz ausbauen.

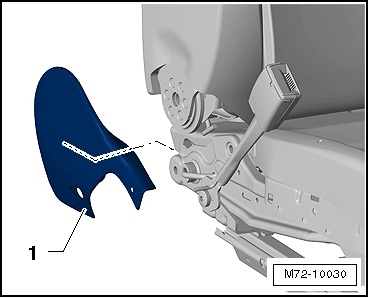

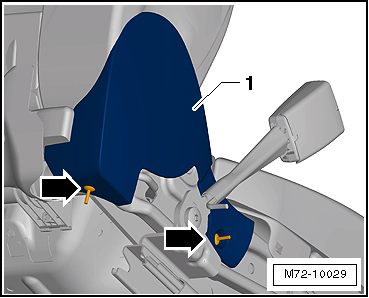

- Spreiznieten -Pfeile- der Verkleidung -1- entfernen.

- Dazu die Klemmstifte in den Spreiznieten -Pfeile- nach innen drücken.

- Spreiznieten mit dem Demontagekeil -3409- abhebeln.

- Verkleidung -1- von den Aufnahmen im Sitzgestell abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Spreiznieten -Pfeile- einsetzen und die Stifte eindrücken.

Sitzverkleidung Schwellerseite aus- und einbauen

Sitzverkleidung Schwellerseite aus- und einbauen, Normalsitz, ergo Aktiv Sitz

Hinweis

• Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.
• Der Aus- und Einbau ist für den Normalsitz identisch.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-

Ausbauen

- Sitz in die höchste Sitzposition stellen.

- Lehnenverstellung ausbauen.

- Griff für Sitzhöhenverstellung ausbauen.

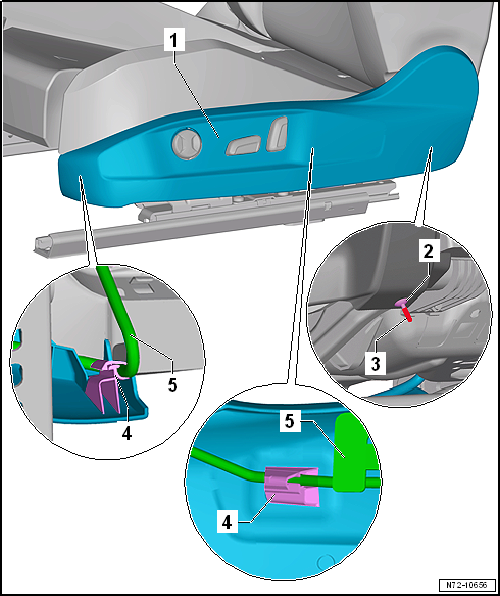

- Klemmstift -3- nach innen drücken.

- Spreizniet -2- mit dem Demontagekeil -3409- abhebeln.

- Verriegelung -Pfeile- an der Verkleidung -1- öffnen.

- Verkleidung vom Halter -5- nach vorn abnehmen.

Ergo Aktiv Sitz

- Den elektrischen Leitungsstrang -4- an der Verkleidung -1- abclipsen.

- Steckverbindungen an den Schaltern entriegeln und abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Sitzverkleidung Schwellerseite aus- und einbauen, elektrisch verstellbarer Sitz

Hinweis

• Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.
• Der Aus- und Einbau ist für Modelle mit Sitzlüftung identisch.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-

Ausbauen

- Sitz in die höchste Sitzposition stellen.

- Klemmstift -3- nach innen drücken.

- Spreizniet -2- mit dem Demontagekeil -3409- abhebeln.

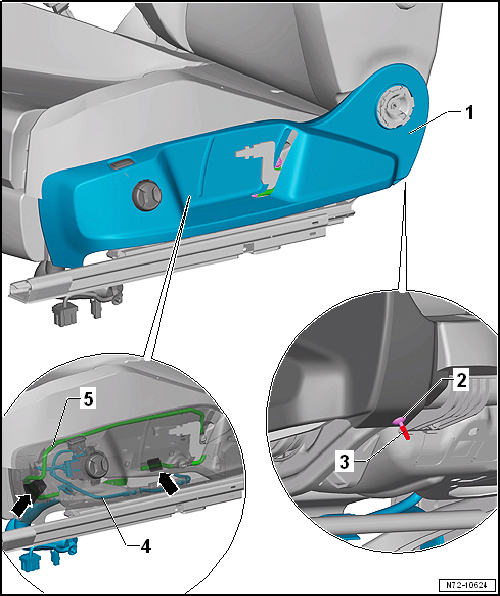

- Halter -4- an der Verkleidung -1- von unten aus öffnen.

- Verkleidung -1- hinten ausfädeln.

- Verkleidung -1- vom Halter -5- nach vorn abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Halter für Sitzverkleidung aus- und einbauen

Halter für Sitzverkleidung aus- und einbauen, Normalsitz, ergo Aktiv Sitz

Hinweis

• Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.
• Der Aus- und Einbau ist für den Normalsitz identisch.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen

- Sitz in die höchste Sitzposition stellen.

- Sitzverkleidung Schwellerseite ausbauen.

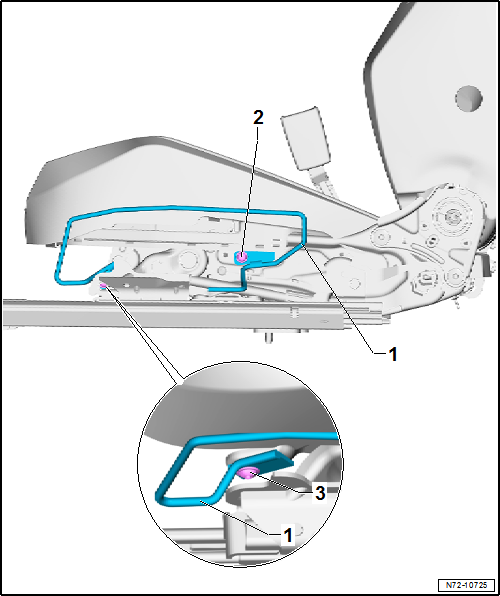

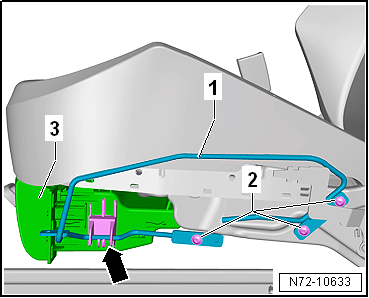

- Schrauben -2- herausdrehen.

- Haltebügel -1- aus der Aufnahme -Pfeil- ausfädeln.

- Haltebügel -1- vom Vordersitz abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Auf den richtigen Sitz vom Haltebügel in der Aufnahme achten.

Anzugsdrehmomente

• "Montageübersicht - Sitzwanne, Normalsitz, ergo Aktiv Sitz"

Halter für Sitzverkleidung aus- und einbauen, elektrisch verstellbarer Sitz

Hinweis

• Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.
• Der Aus- und Einbau ist für den elektrisch verstellbaren Sitz mit Sitzlüftung identisch.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen

- Sitz in die höchste Sitzposition stellen.

- Sitzverkleidung Schwellerseite ausbauen.

- Schrauben -2- und -3- herausdrehen.

- Haltebügel -1- vom Vordersitz abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

• "Montageübersicht - Sitzwanne, elektrisch verstellbarer Sitz"

Lehne vorn aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1331-

Ausbauen

- Vordersitz ausbauen.

- Sitzverkleidung Tunnelseite ausbauen.

- Sitzverkleidung Schwellerseite ausbauen.

- Die Steckverbindungen der elektrischen Leitungsstränge zur Lehne trennen.

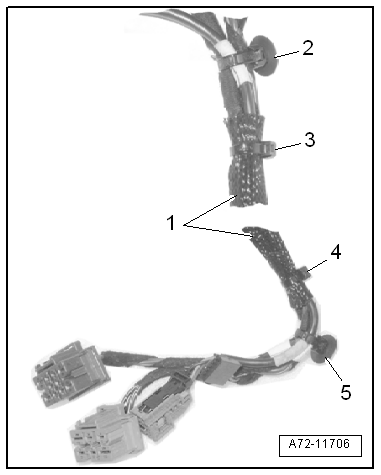

- Clips -2- und -5- vom elektrischen Leitungsstrang -1- an der Sitzwanne ausclipsen.

- Elektrischen Leitungsstrang -1- mit dem Geflechtschlauch von der Sitzwanne lösen.

- Dazu alle Kabelbinder -3- und -4- lösen.

Der elektrische Leitungsstrang zwischen Kupplungsstation und Seitenairbag ist durchgehend.

- Der elektrische Leitungsstrang zum Seitenairbag aus dem Geflechtschlauch ausfädeln.

- Dazu die Kabelbinder -3- und -4- lösen.

- Die Schrauben -2- herausdrehen.

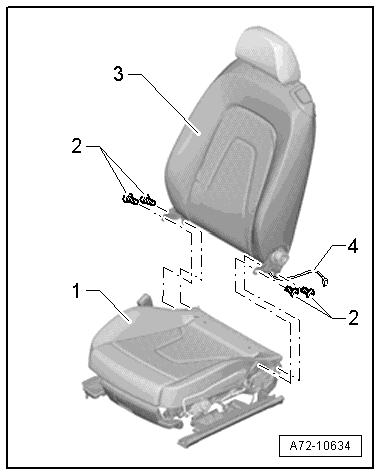

- Die Lehne -3- nach vorn auf die Sitzwanne -1- schwenken.

- Das Polster der Sitzwanne zur Seite drücken.

- Vorsichtig den elektrischen Leitungsstrang für Seitenairbag -4- aus der Sitzwanne herausziehen.

- Die Lehne abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Beschädigte Kabelbinder und Clips ersetzen.

- Die elektrischen Leitungen so verlegen, dass die ursprüngliche Leitungsführung wiederhergestellt wird.

Anzugsdrehmomente

• "Montageübersicht - Vordersitz"
• "Montageübersicht - Sitzwanne"
• "Montageübersicht - Lehne vorn"

Lordosengestell manuell aus- und einbauen

Hinweis

Der Aus- und Einbau ist für den linken Sitz beschrieben. Der Aus- und Einbau für den rechten Sitz erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen

- Vordersitz ausbauen.

- Bezug und Polster Vordersitzlehne ausbauen.

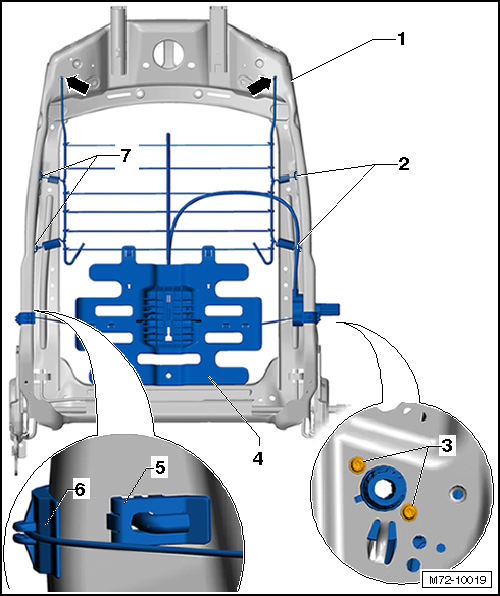

- Schrauben -3- herausdrehen und Höhenverstellung der Lendenwirbelstütze vom Lehnenrahmen -1- lösen.

- Beidseitig die seitlichen Fixierungen -6- und -5- aus dem Lehnenrahmen -1- aushängen.

- Die seitlichen Federn -2- und -7- aus dem Lehnenrahmen -1- aushängen.

- Lordosengestell -4- aus den oberen Aufnahmen -Pfeile- aushängen.

- Lordosengestell -4- aus dem Lehnenrahmen -1- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen, ggf. zu ersetzen.

Anzugsdrehmomente
